Praktica L2

[Wercyngoteryx 83]

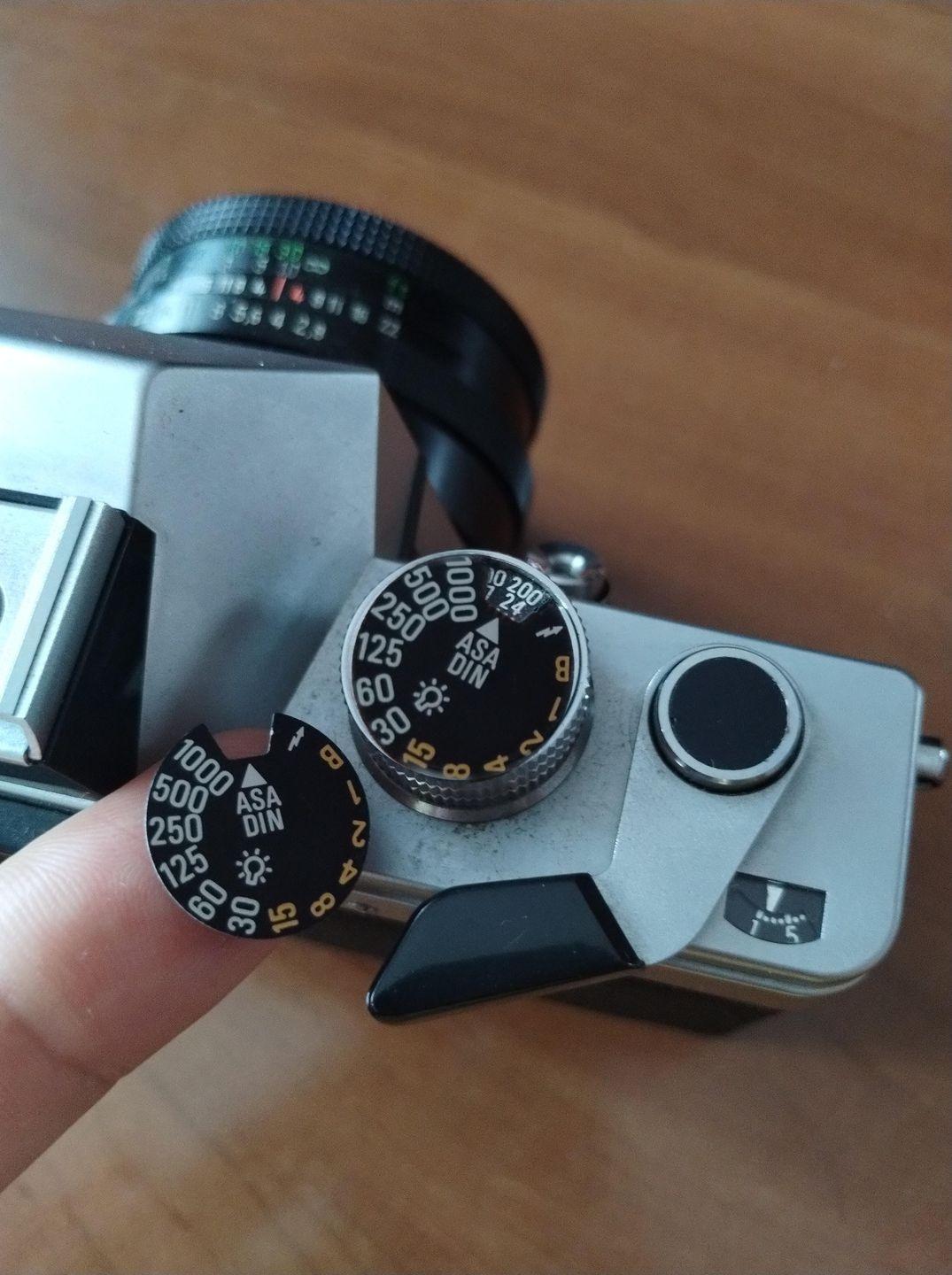

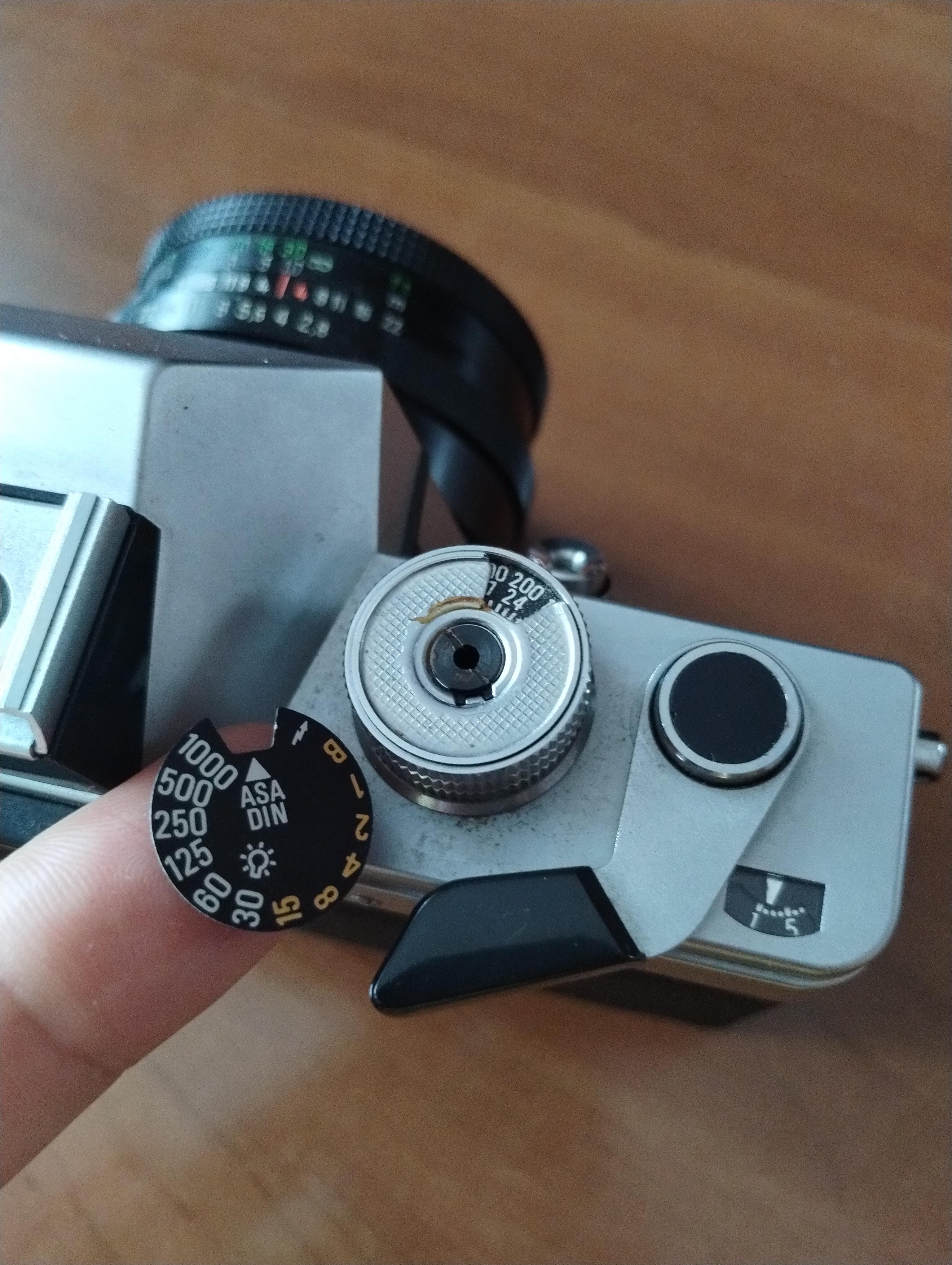

Hej. Potrzebuje wsparcia w ogarnięciu tej mechanicznej lustrzanki. Tak jak na zdjęciu odczepiła się ta tarcza i chce ją w jakiś sposób zamocować. Jak powinna ona być umieszczona? Wycięcie do wycięcia? Mógłby mi ktoś wytłumaczyć w kilku zdaniach jak to działa ?



Pozdrawiam



[AndrzejTrg 2 980]

Ale przecież ten kawałek co został to jest jak puzzel, więc w czym problem?



Edit.



Dobra nie ma tematu, teraz przejrzałem na oczy



Tam są dwa takie wcięcia, jak to co masz na palcu wygląda z drugiej strony?

Edytowane 3 godziny temu przez AndrzejTrg

[skypan 1 863]

Wklej to jak puzle jak pisze @AndrzejTrg Na naklejce masz czas migawki/czas naświetlania "kliszy". 1000 to 1/1000 sekundy a 1 to 1 sekunda. B to ręczne otwarcie migawki jeżeli 1s to za krótko. Migawka jest tak długo otwarta jak trzymasz przycisk. W tym trybie najlepiej używać wężyka spustowego z blokadą wciśnięcia by nie było drgań przenoszonych na korpus w takcie trzymania przycisku spustu na aparacie. Piorun to synchronizacja z lampą błyskową. W spuście migawki masz specjalny otwór do wkręcenia takiego wężyka. W wycięciu pokrętła widać czułości (200/24) ASA/DIN, które odpowiadały czułości zamontowanej "kliszy" w aparacie. W dzisiejszej nomenklaturze jest to ISO  Tak w uproszczeniu.

ps. Zacna pucha. Mam ją. Swoje zarobiła

[AndrzejTrg 2 980]

@skypan tylko chyba Autor nie wie w jakiej pozycji to było oryginalne, a to co ma na palcu jest wyżej niż to co jest na pokrętle tzn. ten czarny brakujący kawałek, tak mi się wydaje dlatego dałem edita.

[skypan 1 863]

@AndrzejTrgTo wycięcie na tej "naklejce" jest celowe. Na pokrętle aparatu masz otwór, w którym widać nastawy ASA/DIN więc to wycięcie musi się tam wpasować jak puzle. Samo pokrętło ma dwie funkcje: nastawianie czasu i czułości. Sprytnie to mechanicznie rozwiązali w jednym pokrętle. Nie potrzeba jakieś super precyzji by to wkleić. Nawet "na sucho" przed wklejeniem można sprawdzić czy mniej/więcej po przekręceniu pokrętła nastawy z naklejki "wskoczyły" w odpowiednie miejsce względem wskaźnika z obudowy. Na zdjęciu zasłania to palec

Edytowane 2 godziny temu przez skypan

[AndrzejTrg 2 980]

A to czyli jednak dobrze myślałem że to będzie jak puzzle, ale się troszkę zakręciłem
