ASRock B650I Lightning + Hynix A-die – ściana VDD 1.43V. Zablokowany PMIC czy kwestia BIOS?

hudini_ini · 24 Lutego

Witam wszystkich,

Walczę z OC RAMu na platformie AM5 i uderzyłem w ścianę jeśli chodzi o napięcia VDD/VDDQ.

Podzespoły:

CPU: Ryzen 7 7800X3D

MOBO: ASRock B650I Lightning WiFi (ITX)

RAM: 2x16GB Hynix A-die RAM Lexar Ares RGB 32GB (2x16GB) 6000MHz CL26 (LD5U16G60C26BRRGD) 1.45V

BIOS: 4.03 / AGESA 1.2.7.1

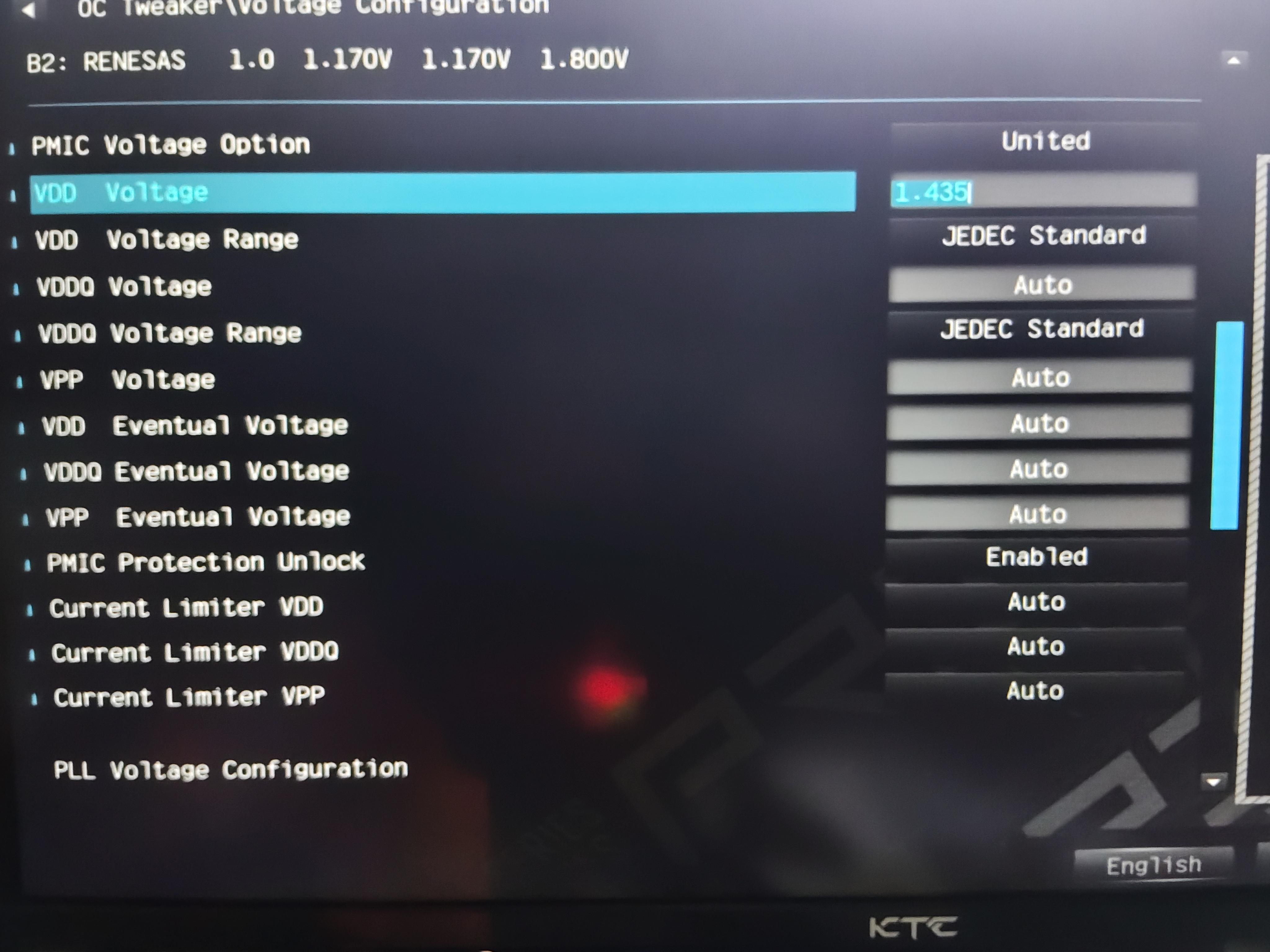

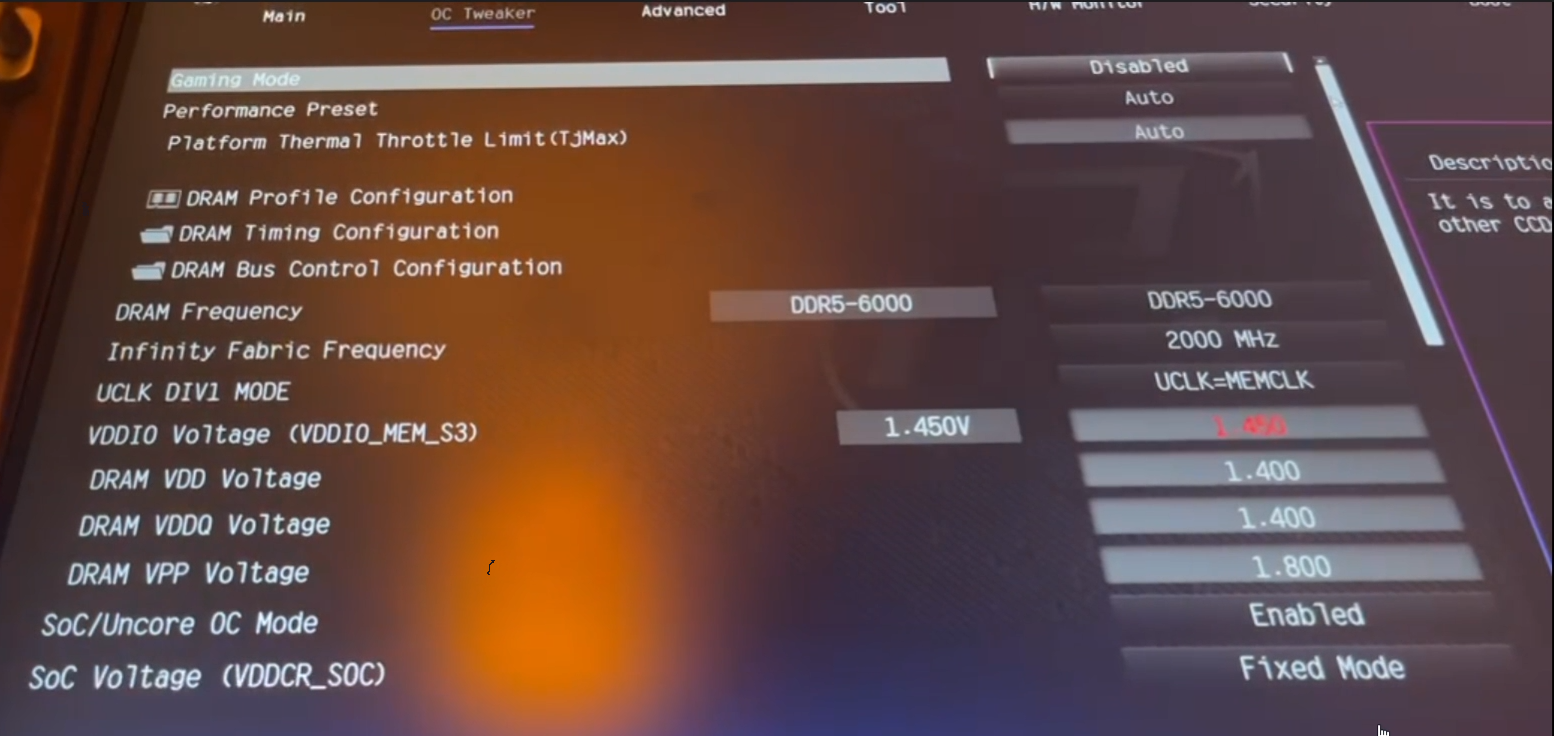

Płyta główna nie pozwala mi ustawić napięć VDD / VDDQ powyżej 1.430V. Wpisanie wyższej wartości (np. 1.45V lub 1.5V) powoduje, że pole w BIOSie zmienia kolor na czerwony i wraca do wartości 1.43V lub po prostu nie aplikuje wyższego napięcia.
Przeszukałem cały BIOS (sekcje DRAM Profile, Voltage Configuration, AMD Overclocking) i nigdzie nie widzę opcji typu "High Voltage Mode" ani "PMIC Unlock".

Czy na tej płycie (B650I Lightning) jest jakiś ukryty sposób na odblokowanie napięcia powyżej 1.43V? Czy po prostu trafiłem na kości z fizycznie zablokowanym kontrolerem PMIC (w to wątpie skoro te kity są rated na 1.45V EXPO) i nic z tym nie zrobię programowo?

**Pentium D** · 24 Lutego

Te biosy asrocka są trochę nieintuicyjne, ale jak szukałeś wszędzie i nie ma opcji odblokowania to widocznie płyta nie pozwala bo mała jest.

Ty to ręcznie na oko szukałeś czy przez lupę w bios?

Edytowane 24 Lutego przez Pentium D

hudini_ini · 24 Lutego

2 godziny temu, Pentium D napisał(a):

Te biosy asrocka są trochę nieintuicyjne, ale jak szukałeś wszędzie i nie ma opcji odblokowania to widocznie płyta nie pozwala bo mała jest.

Ty to ręcznie na oko szukałeś czy przez lupę w bios?

Szukałem ręcznie, lupką oraz SCEWIN-em (narzędzie do m.in. eksportowania BIOSu, rownież tych ukrytych opcji).

Z ciekawostek w SCEWIN-ie znalazłem coś takeigo:
Setup Question = DIMM VDD Adjust
Help String = Adjust DIMM Power Supply, stepping is 10mV. Range is from 800mV to 1430mV.Take care that during ramp down and ramp up,the VDDq-VDD voltage must less than 200mv.
Token =1012 // Do NOT change this line
Offset =193
Width =02
Value =<1100>

// Setup Question = DIMM VDD Adjust
// Help String = Adjust DIMM Power Supply, stepping is 10mV. Range is from 800mV to 1650mV.Take care that during ramp down and ramp up,the VDDq-VDD voltage must less than 200mv.
// Token =1022 // Do NOT change this line
// Offset =193
// Width =02
// Value =<1100>

Załączam ten wyeskportowany BIOS,

nvram.txt
