PURE PC - ITX (1.0) ATX (2.0) mATX (3.0)

[duniek 435]

W koncu udalo mi sie odkopac stary dysk i znalazlem zdjecia choc nie wszystkie

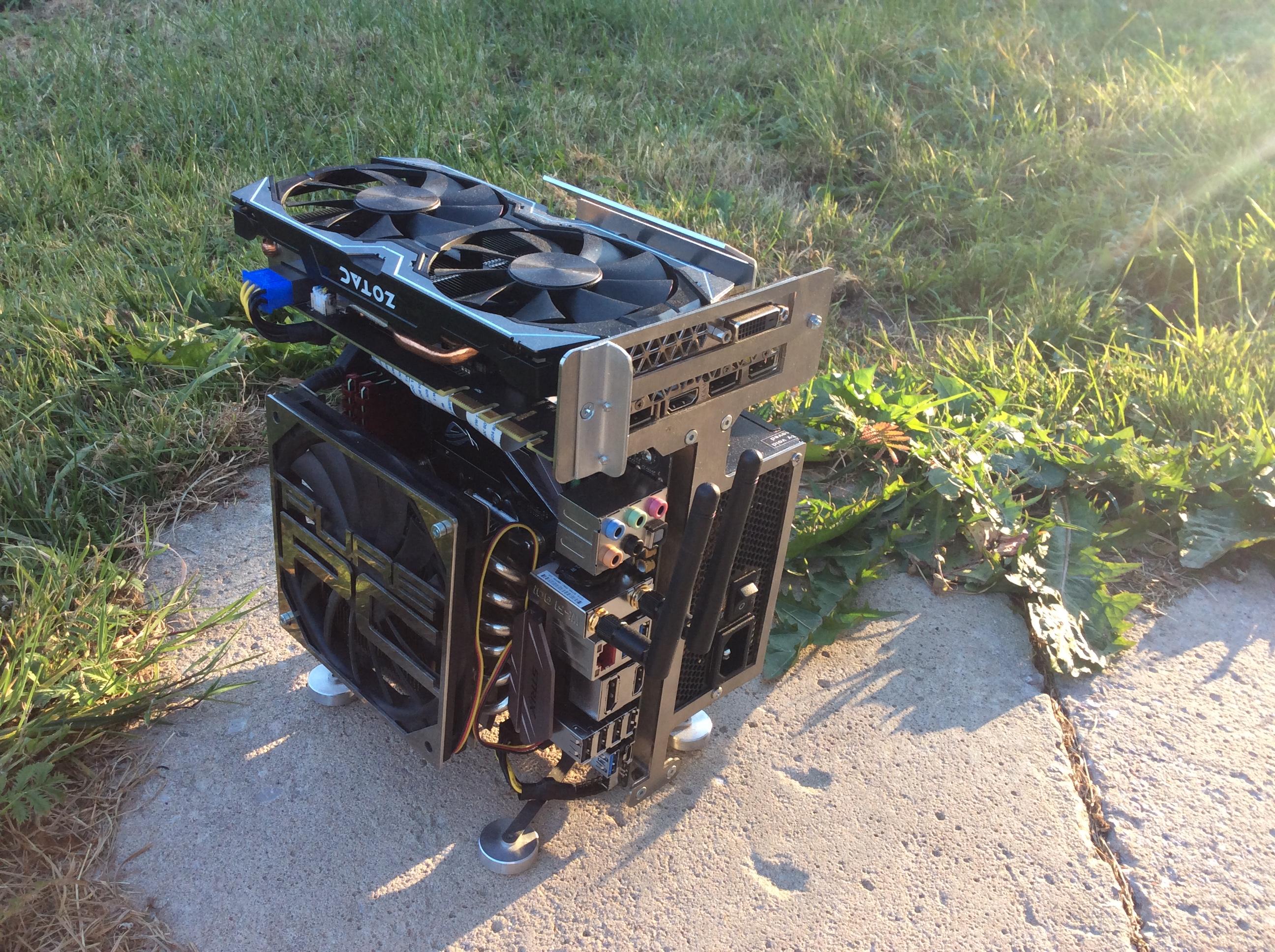

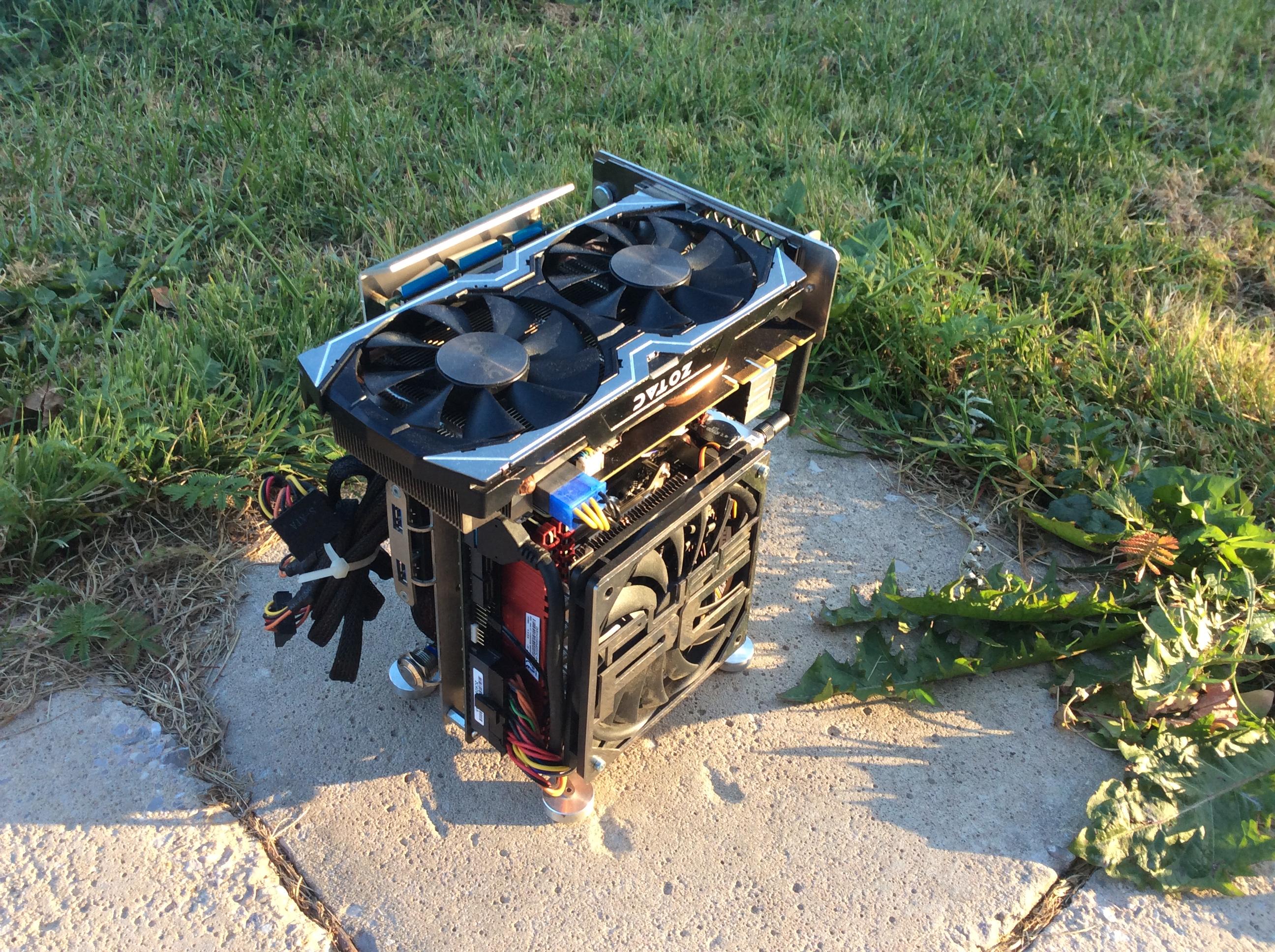

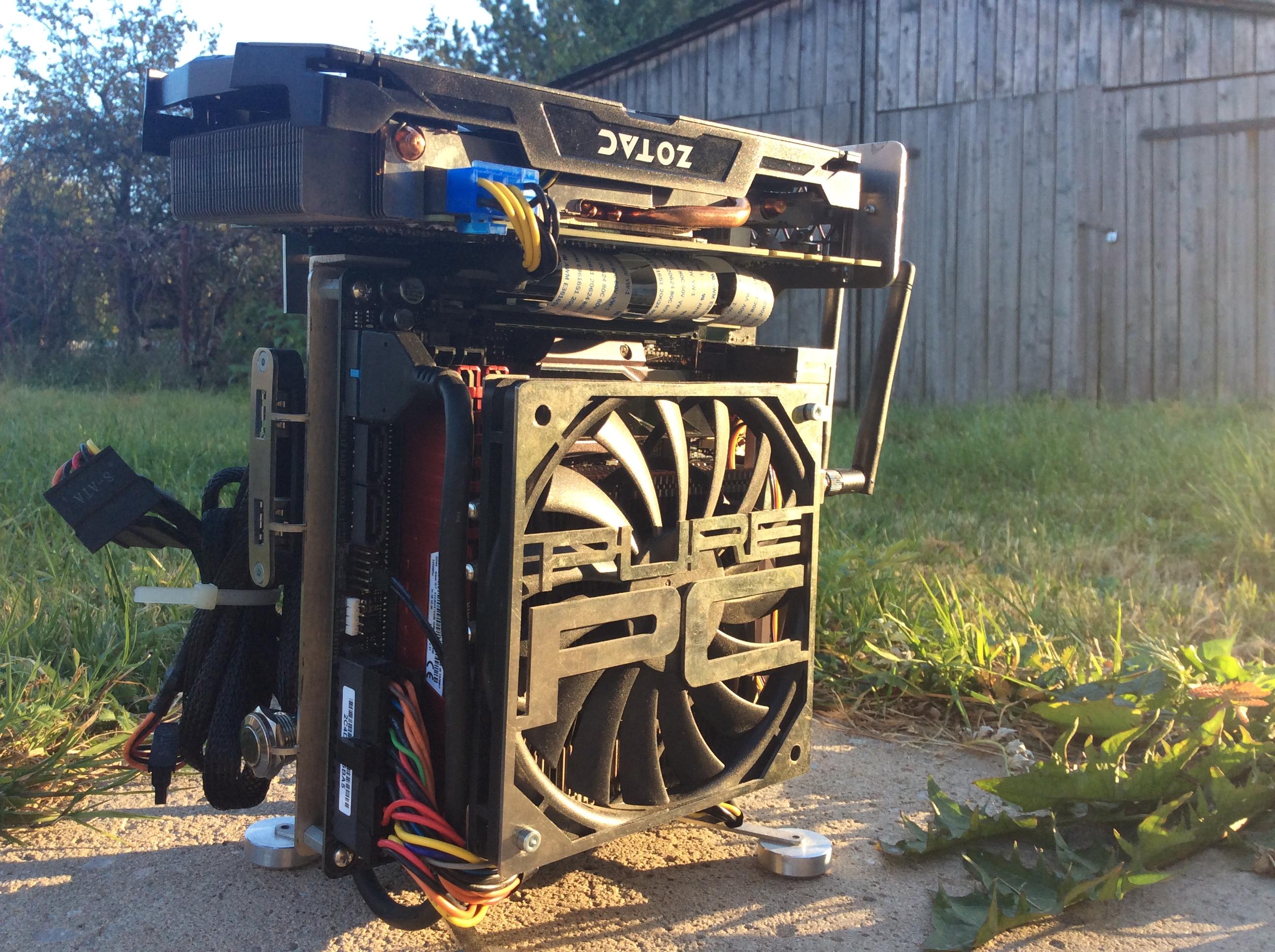

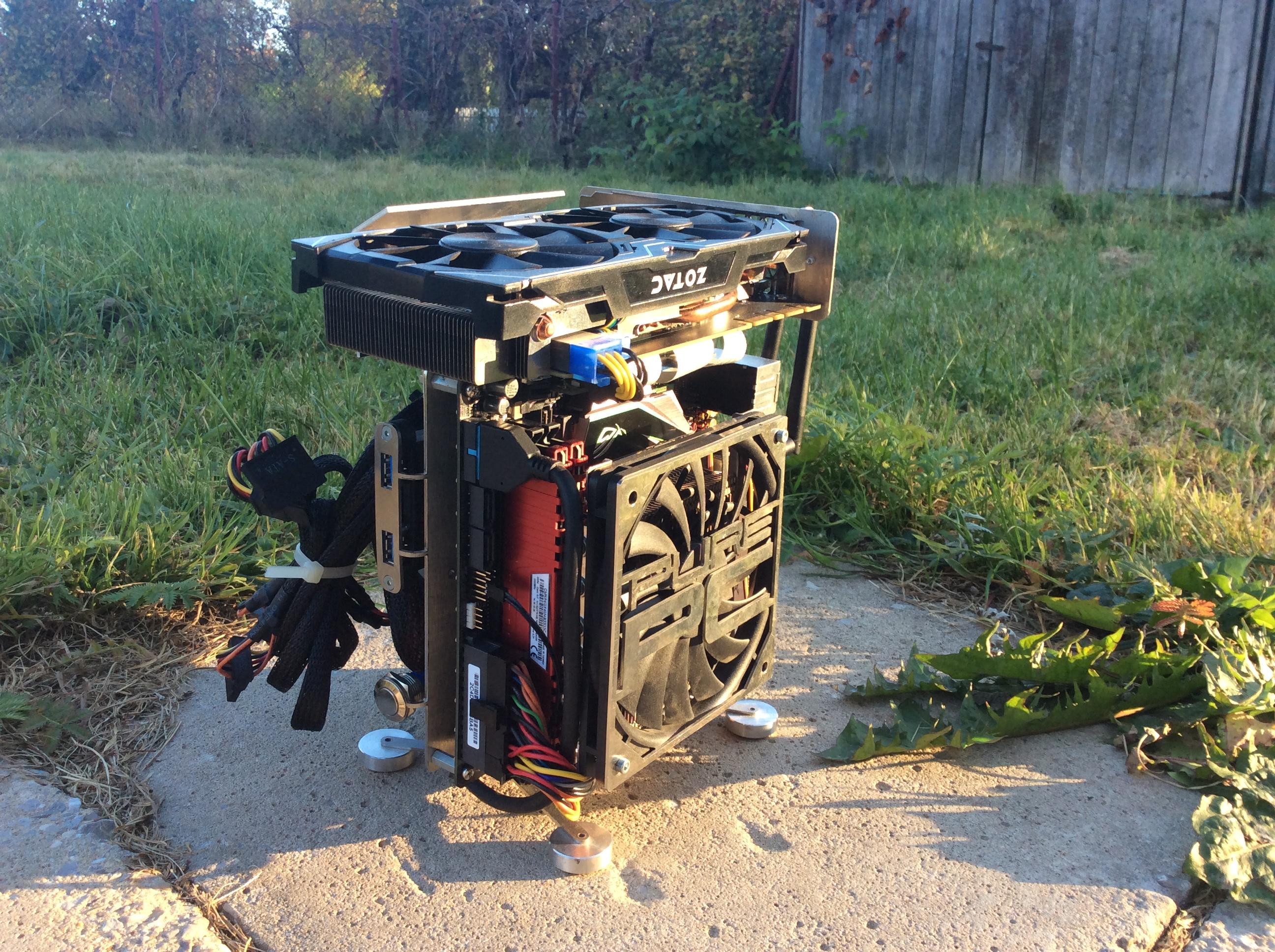

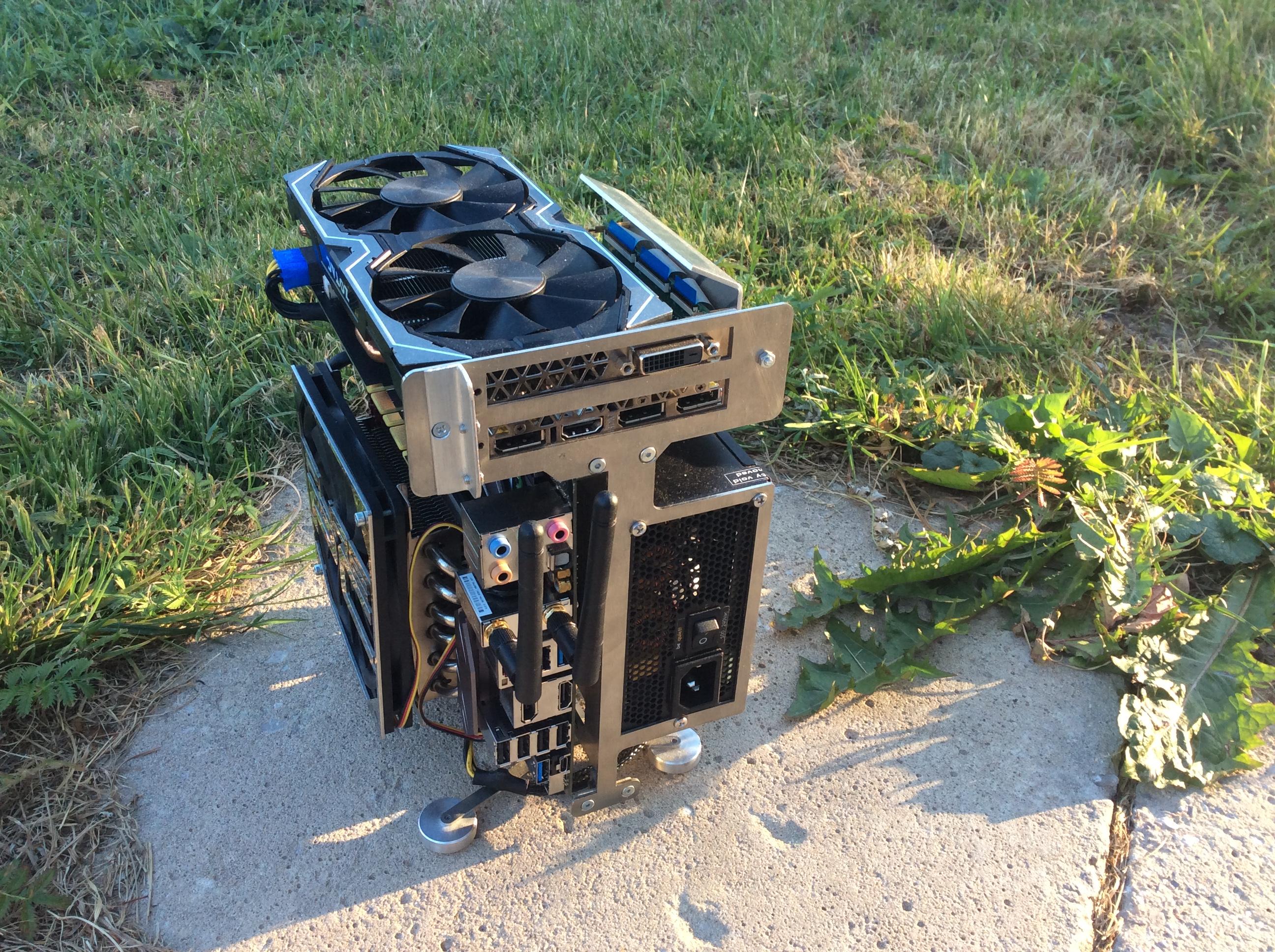

Wersja 1.0 itx zrobiona jakos w 2016 roku  - glowne zalozenie - rozmiar i tez maly budzet - maly wymiar = malo materialu idzie
i5 4gen + prolimatech samuel 17
16gb

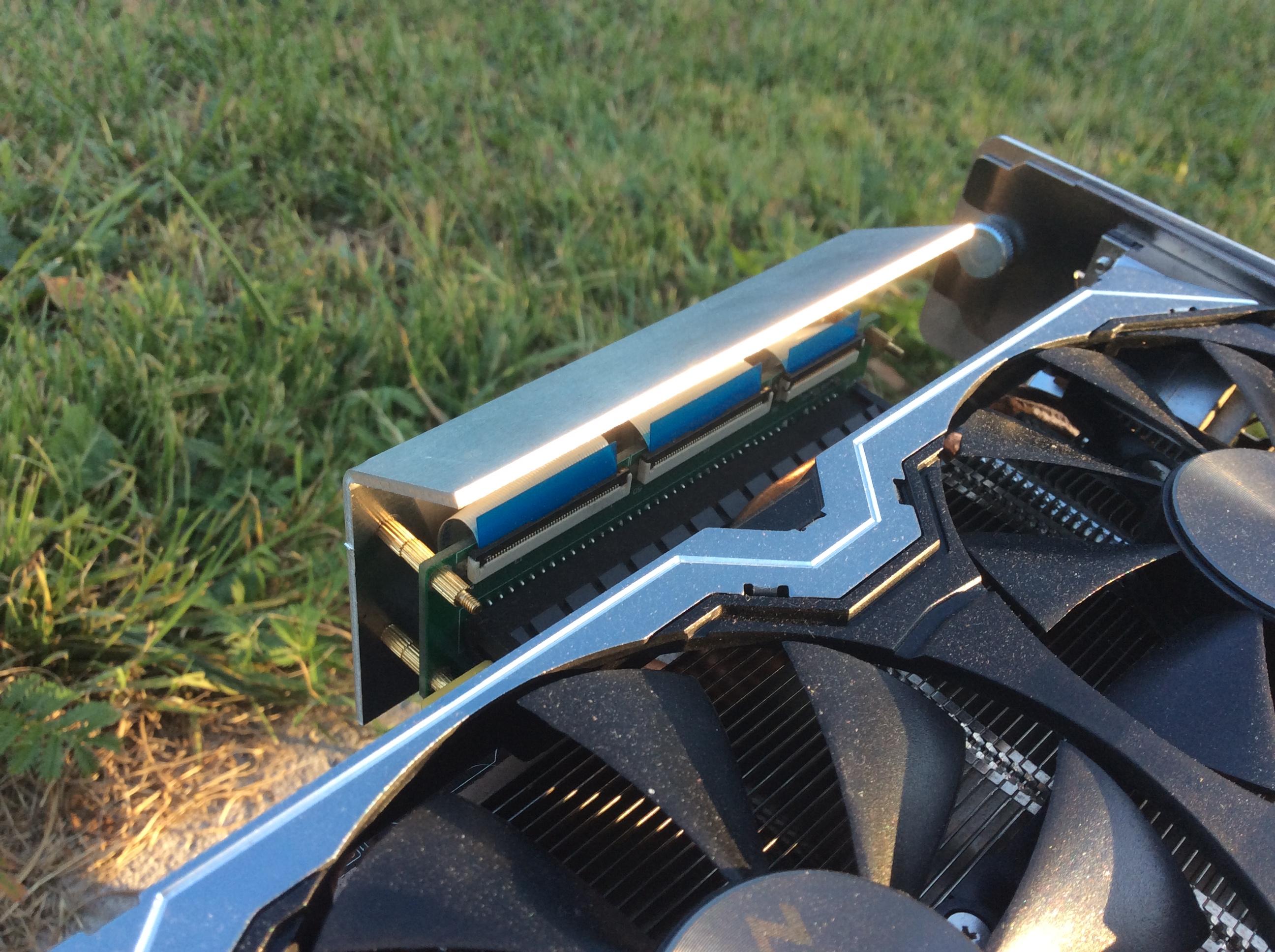

gtx1070 + riser fpc
bequiet SFX 350W

material obudowy nierdzewka 1,5mm + troche alu

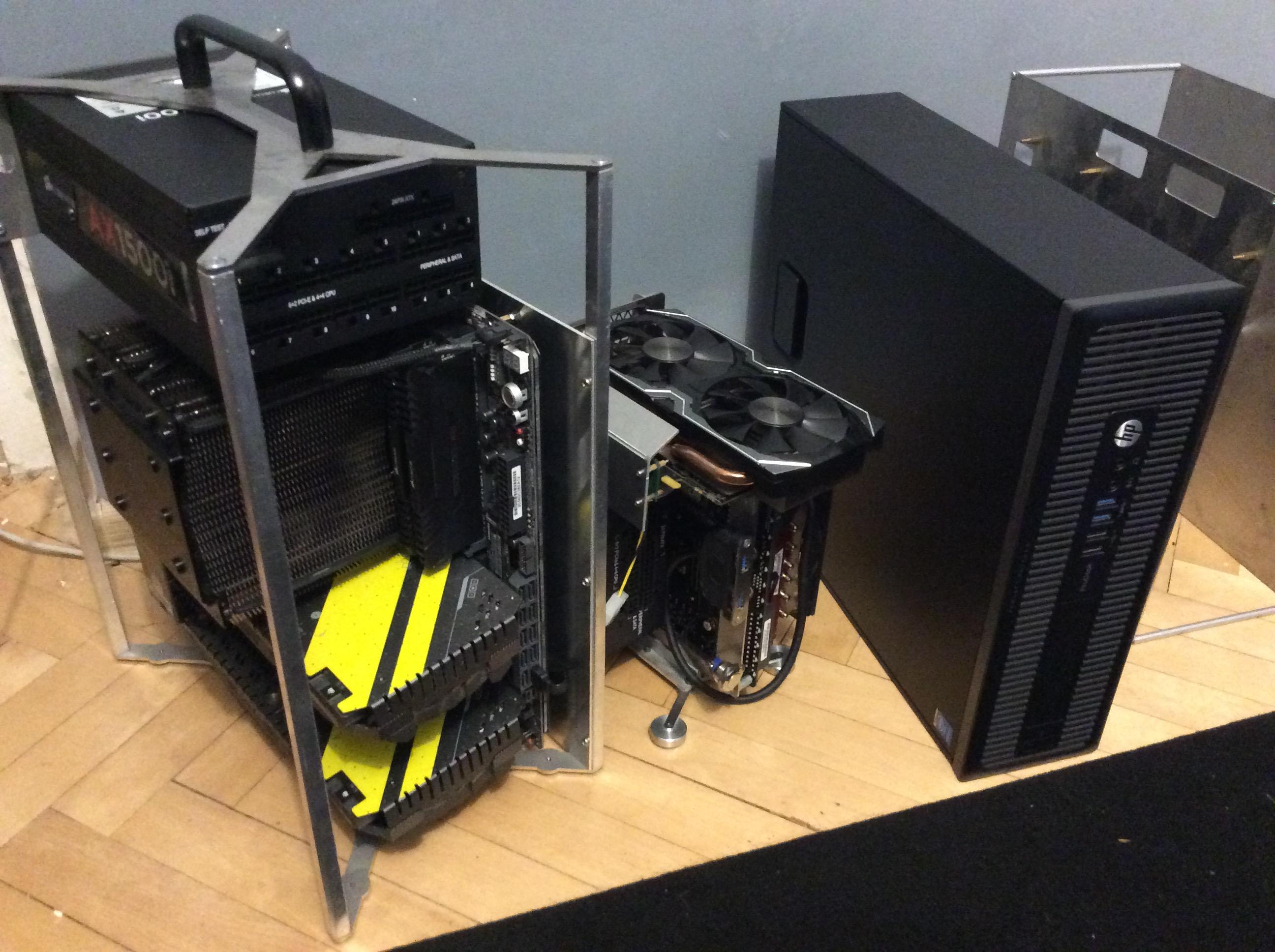

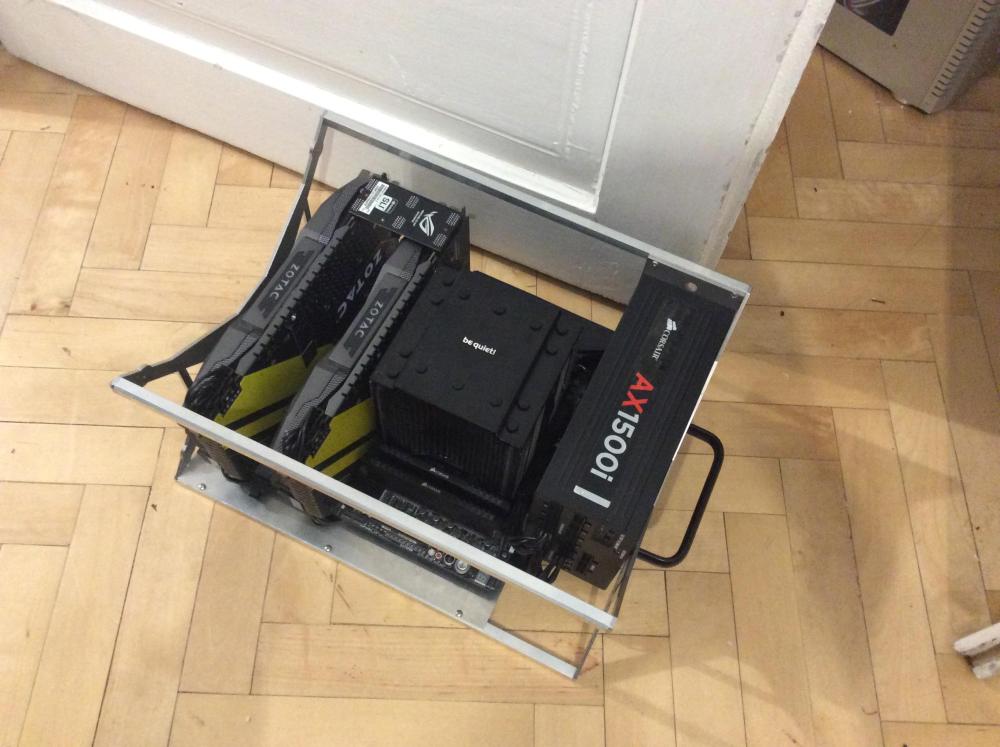

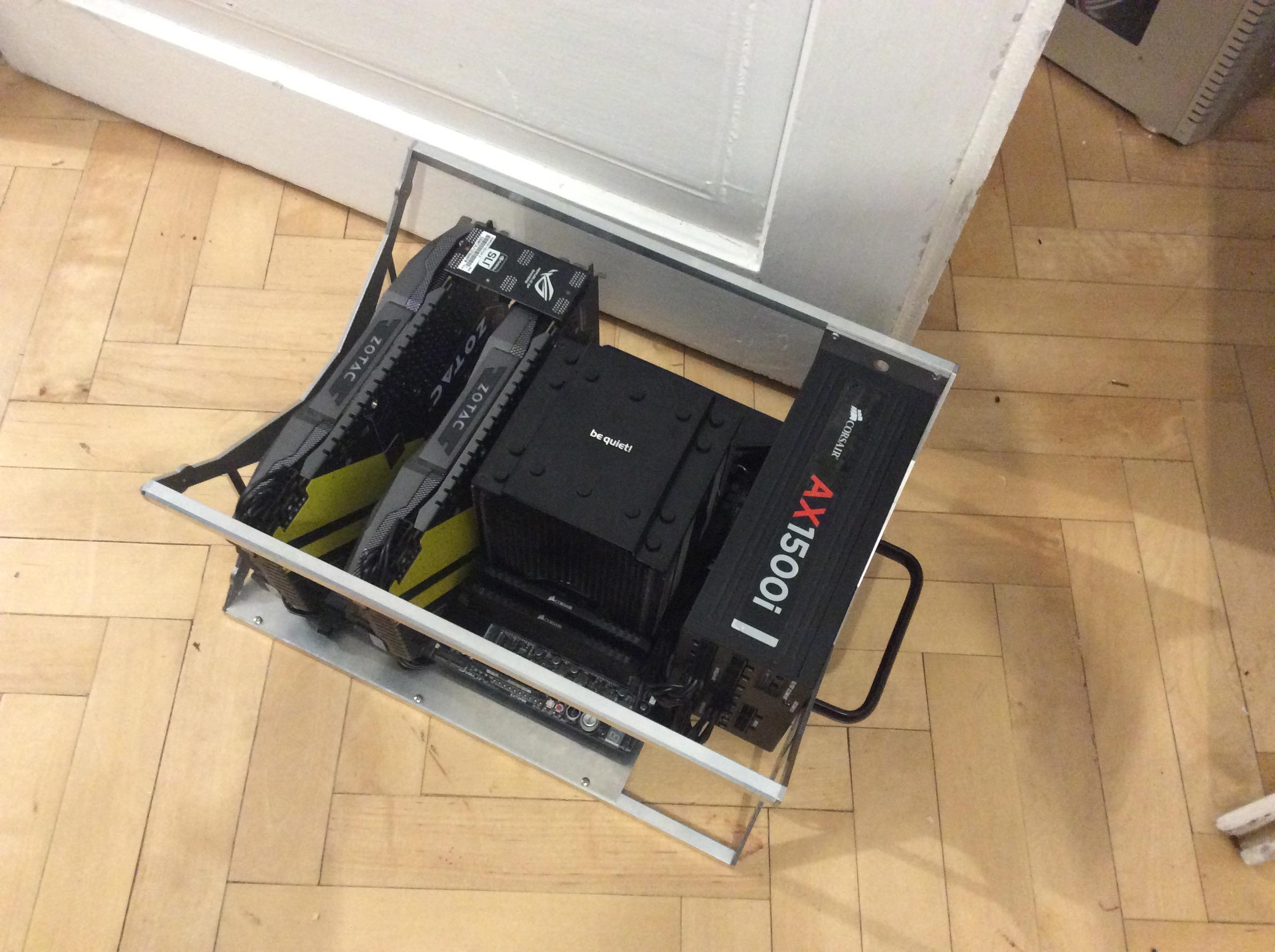

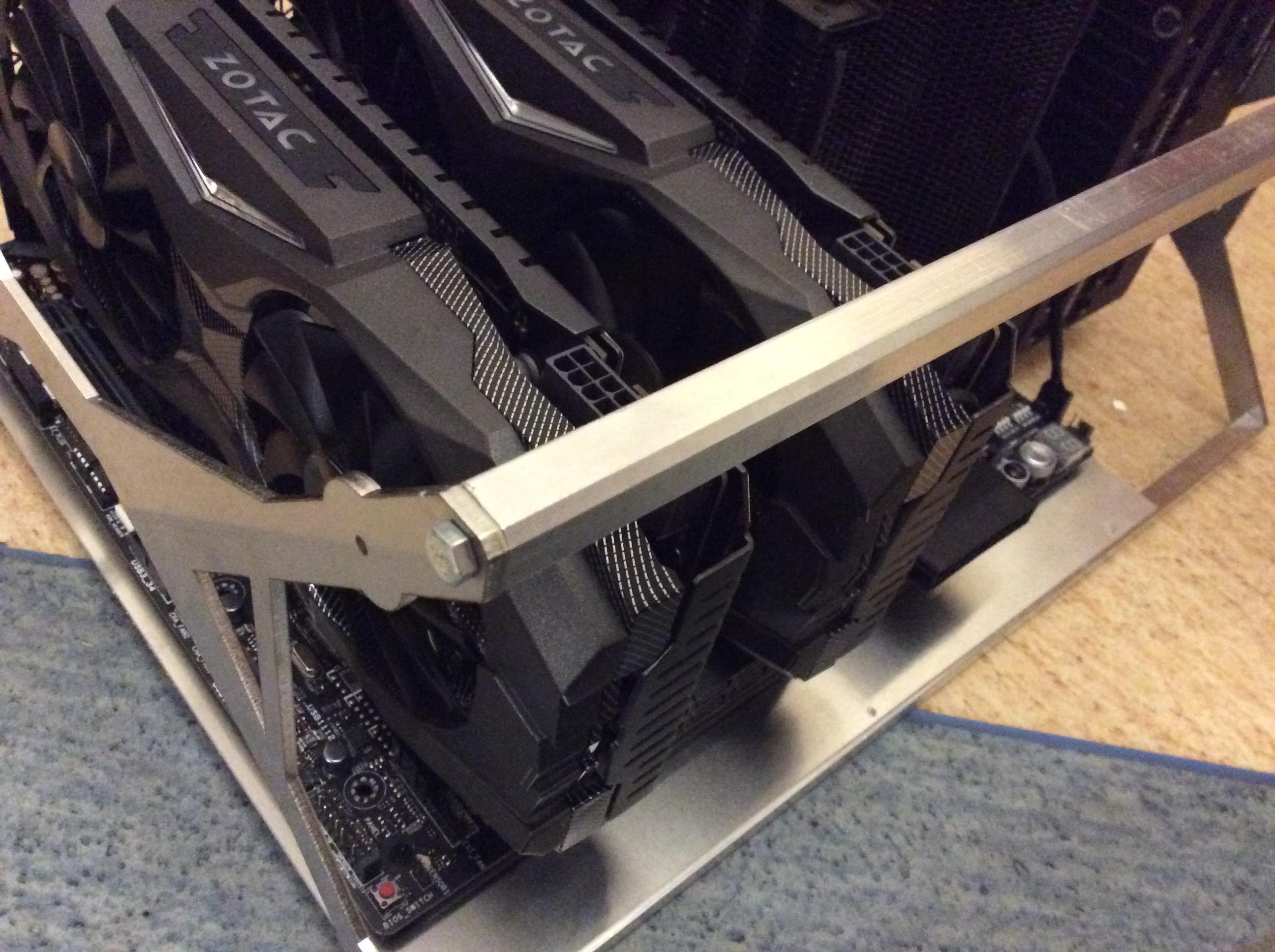

Wersja 2.0 - zrobiona jakos pod koniec 2018 roku - zalozenia - WYDAJNOSC w jak najmniejszym rozmiarze - sli obowiazkowo
- rampage v edition 10
- 6950x
- 64gb ram
- 2x1070 w sli (do setupu 5 monitorowego nvidia surround
- kable custom
- wymiary 406x196x315 - lekko ponad 25L

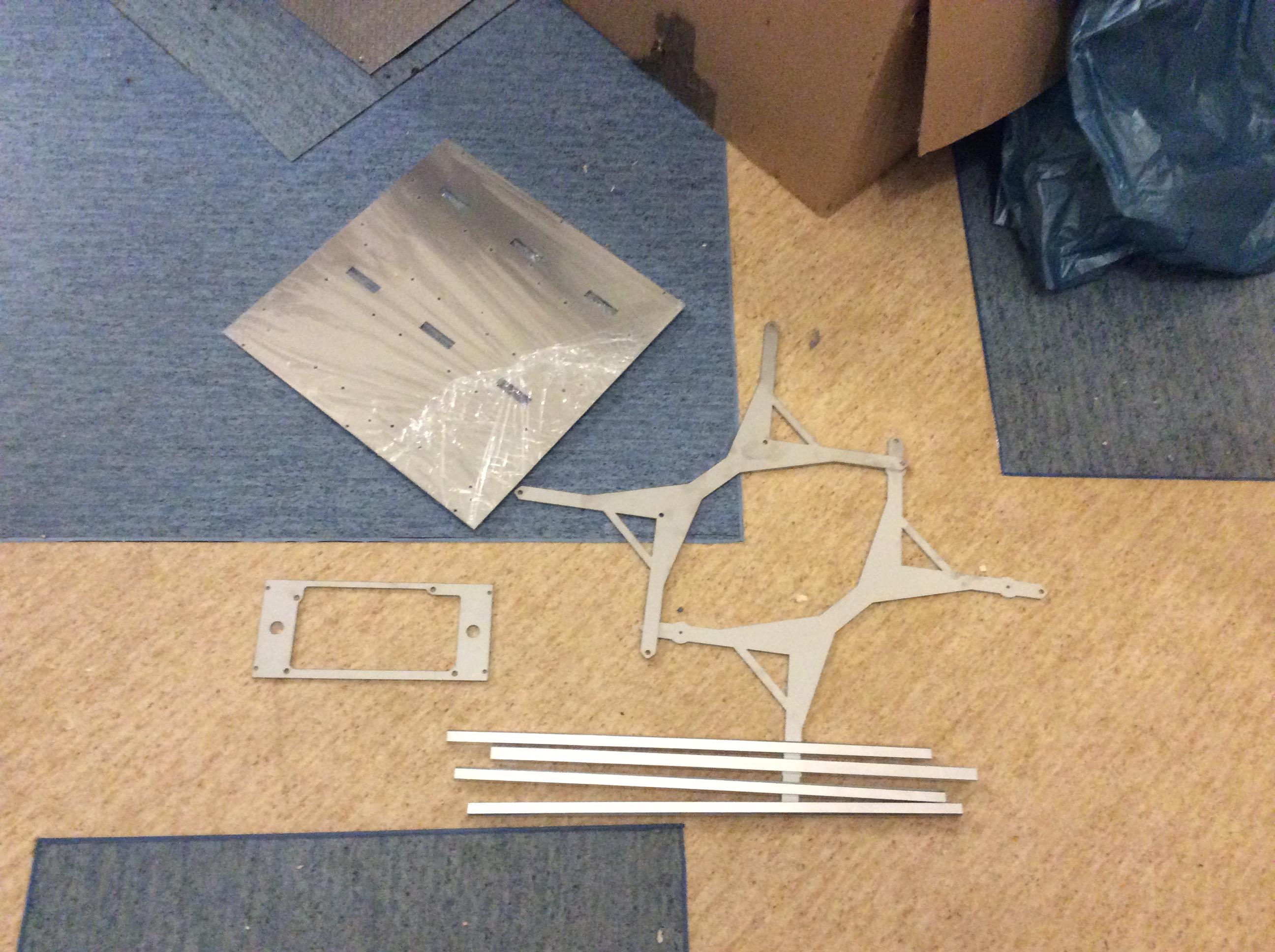

material obudowy glownie alu profile 10x10, a blacha tylna 2mm,  gora i dol z nierdzewki 3 albo 4mm - rączka do przenoszenia alu chyba z jakiejs obudowy rack



Wersja 3.0 - w 2020 mialem fajny pomysl ktorego narazie zdradzal nie bede - ale projekt nie wypalil z racji czasu i na te chwile 3.0 bedzie taka jak w opisie nizej (tę tzw starą 3.0 bede chcial i tak zrealizowac kiedys i ale pewnie oznacze ją jako 4.0)

Aktualna 3.0 juz wstepnie jest wycięta i w  nastepnym tygodniu mysle ze bedzie gotowa - zalozenia max CISZA, wydajnosc srednia bo sredni konfig umozliwa granie w diablo 2 resurected a to jedyna gra w jaka gram + chlodzenie wodne no i oczywiscie zeby nie było to za duze

Ta wersja bedzie skrojona pod chlodnice airplex modularity 360 ze zintegrowana pompką eheim compact - dzieki temu unikam skomplikowania ukladu, bo nie potrzebuje dodatkowych polaczen i rezygnuje z reza )
Ma miescic plyte full mATX (poczatkowo chciaem pod itx-a ale ceny plyt to kosmos no i obudowa byla by troche nieproporcjonalna i pusta

wymiary pod full matx to 440x160mm i wysokosc 430mm (pod itx-a byloby to jakies 380mm)

Wygladowo bedzie podobna jak wersja 3.0

[Elder 916]

Genialność tkwi w prostych konstrukcjach i to świetny przykład

OFC ja bym to dał do proszku bo surowy metal  jest OK do prototypu

i niestety później mi się włącza topienie kasy w design

[duniek 435]

12 godzin temu, Elder napisał(a):

Genialność tkwi w prostych konstrukcjach i to świetny przykład

OFC ja bym to dał do proszku bo surowy metal  jest OK do prototypu

i niestety później mi się włącza topienie kasy w design

tyle ze u mnie prototyp = finalna wersja - nie ma tu zmian pozniej, calosc jest funkcjonalna odrazu, wiadomo ze jakies zmiany zawsze mozna by poczynic, ale nie jest to warte wycinania drugi raz 1.0 i 2.0 zostaly sprzedane i powstaly w 1 sztuce

co do malowania ja akurat lubie goły metal, swego czasu nawet rower mialem bez lakieru

Edytowane 16 Stycznia przez duniek

[duniek 435]

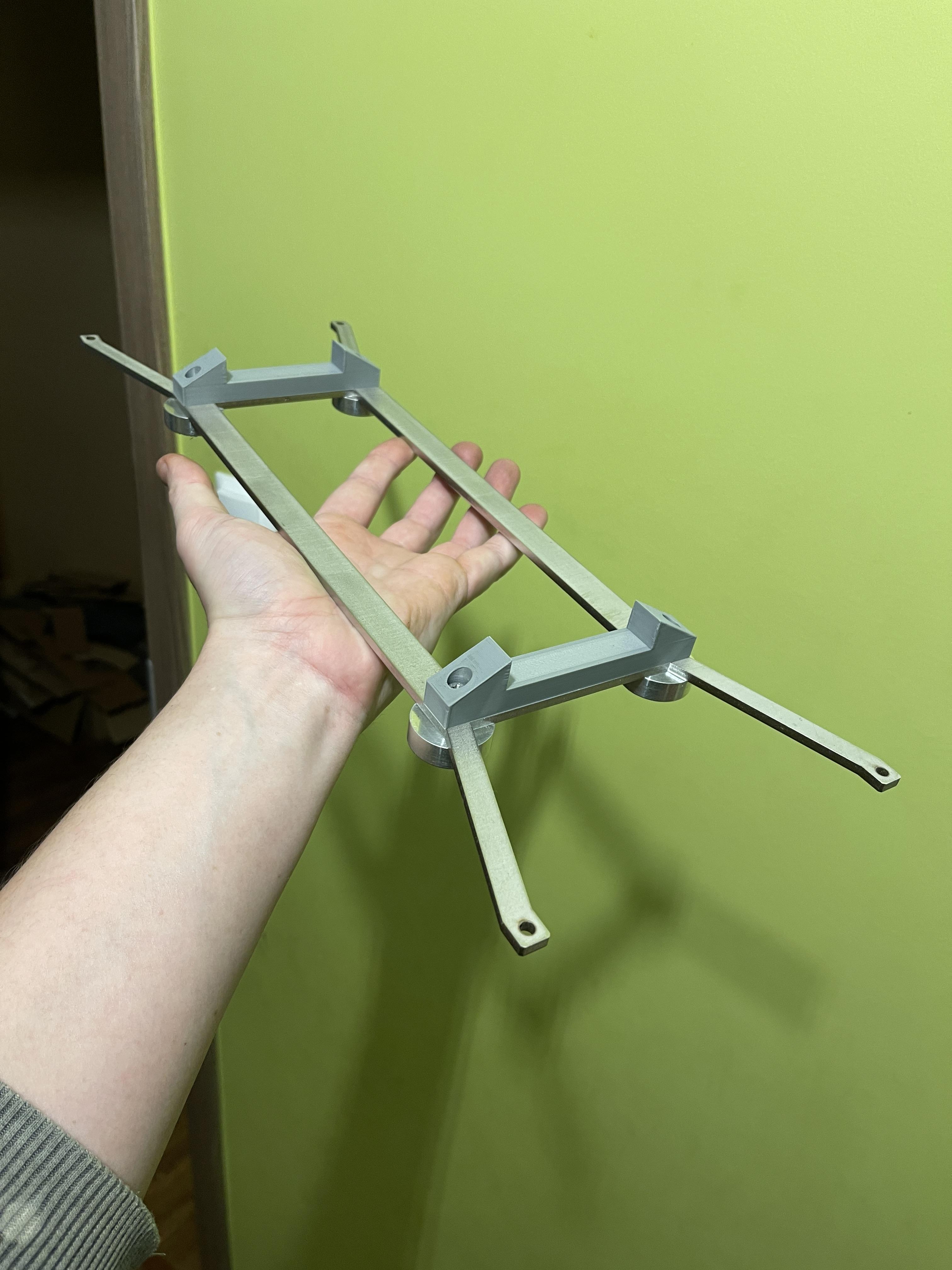

podstawa

[duniek 435]

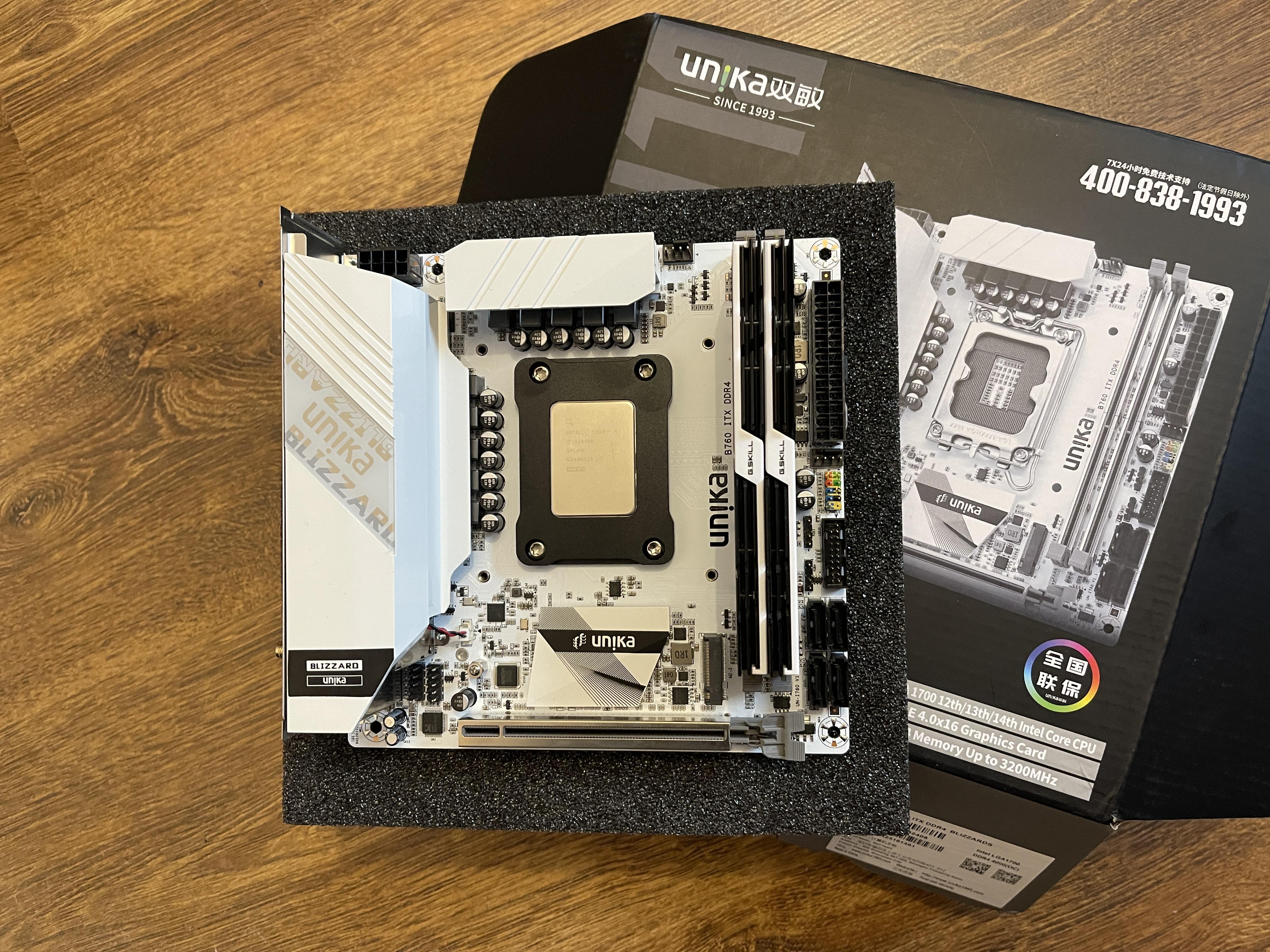

jakos tak wyszlo ze kupilem mobo itx

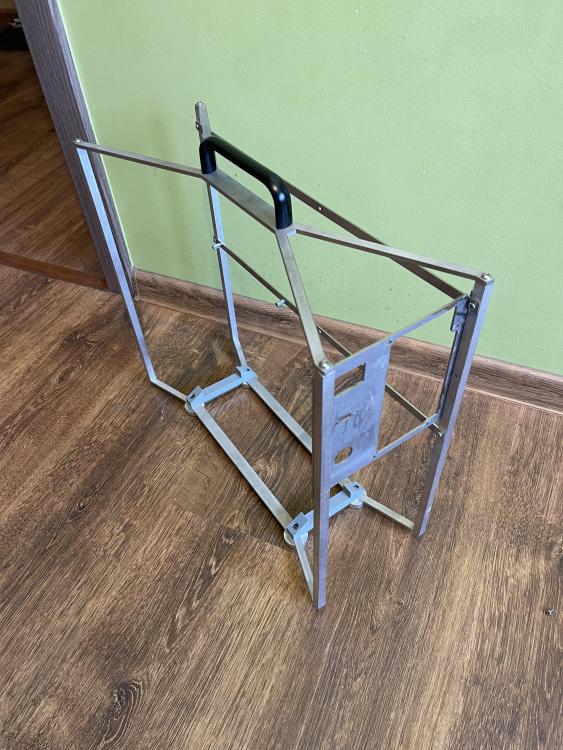

alu pręty mialem juz zrobione kiedys pod inną obudowe wiec wykorzystałem (troche na styk ale pasuje wszystko)

wstepnie zamontowalem czesci i tak jak myslalem, z pełnym matx lepiej by wyglądało no ale narazie jest jak jest


[Latest Trick 76]

Ile za płytkę? Lga1700 ddr4?

[duniek 435]

3 godziny temu, Latest Trick napisał(a):

Ile za płytkę? Lga1700 ddr4?

ta, 350 na ali kosztuje
