Moje projekty

[ernig 238]

Dziś kolejny mały update żebyście nie gadali że nic nie robię

Poprzednio obie warstwy stołu roboczego zostały sklejone, teraz dodałem jeszcze całą masę  śrub które powinny wzmocnić całość. Dodatkowo stół zyskał nowy wygląd i kilka dodatkowych punktów montażowych .

Aktualnie wygląda tak





Zabrałem się też za modyfikację osi Z, a w tzw miedzy czasie dotarł nowy wałek podparty







No i na koniec pierwsze mocowanie silnika krokowego





w przygotowaniu są pozostałe dwa .



Dzięki za uwagę i do następnego

[Michagm 13]

Dobrze że dałeś podwójną przesuwnicę/posuwnicę poziomową..



Wszystko masz:

• wrzeciono
• belka wspornikowa (przesuwna)
• podtrzymka środkowa
• podtrzymka skrajna
• listwy usztywniające
• sanie krzyżowe
• stół

Prawie cały stół CNC jest gotowy.

Niedługo będzie: skrzynka prędkości i posuwów [za którymi znajduje się silnik elektryczny]

[ernig 238]

chwilowy powrót do tematyki PC

LC deko mi się przejadło więc postanowiłem zbudować tymczasowy kompik w oparciu o AC.

Za szkielet kompa robi bench Cooler Master LAB poddany delikatnym modyfikacją





[ernig 238]

no dobra to teraz słów kilka o drobnych modyfikacjach

po pierwsze koszyk na dyski modyfikacja nie jest widoczna ale poprawiła układ kabli.

Znalazłem w warsztacie dwa kawałki blachy alu o podobnych wymiarach nieco sponiewieranej ale stwierdziłem, że się nada.

po wstępnym wyrównaniu nawierceniu kilku otworów koszyk wyglądał tak.





przy okazji widać jak w oryginale (prawie) wygląda bench. W tyle obudowy widoczna stara modyfikacja, wspornik dla GPU.

Przy okazji przesiadki na bench nastąpiła zmiana warty wśród moich dysków, od dawna korzystam jedynie z SSD, a najstarszym moim dyskiem był Kingston v300 na którym od wielu lat miałem postawiony OS. W miejsce Kingstona wpadł Micron M1100 3D NAND, dysk może nie wygląda ale spisuje się całkiem zacnie i za tą cenę nie można mu zbyt wiele zarzucić.











I tyle na temat koszyka na dyski ;)



Kolejna modyfikacja to front CM Lab. Jak widzieliście na wcześniejszych zdjęciach frontu nic nie zakrywa, więc cala plątanina kabli jest widoczna. Postanowiłem to zmienić przy okazji zainstalować front panel zdemontowany z mojego NZXT S340.





I tak kolejny raz w czeluściach  warsztatu udało mi się znaleźć kawałek HIPSu. Z niego powstał cover na front obudowy







po przycięciu  i doklejeniu elementów montażowych cover nabrał właściwego kształtu







Na koniec front został pokryty folią szczotkowane alu





Dzięki za uwagę i do następnego

[ernig 238]

Niestety już 3 raz szlak trafił moje fotki, jakoś nie mam szczęścia do hostingów :(.
Pisałem do admiralicji o możliwość edycji starych linków w poprzednich postach ale sprawa została olana więc nie wiem czy uda się przywrócić stare fotki.

No nic, przez ostatnie tygodnie udało się trochę podgonić temat  CNC. Silniki osi X i Y są już zainstalowane, oś Z też już złożona brakuje jej tylko silnika, zastanawiam się czy użyć starego tak jak początkowo zakładałem czy jednak zmienić na taki jak na pozostałych osiach. Kolejny etap, może nawet w tym tygodniu, to kabelkologia . Mam już przygotowane miejsca pod włączniki krańcowe i oświetlenie więc nie powinno to długo zająć .

Na dzień dzisiejszy maszyna wygląda tak:















Dzięki za uwagę i do następnego

[Buczo 54]

Świetnie to wygląda, jak prosto z fabryki!

A co do zdjęć, to może już na koniec tej historii, udostępnisz gdzieś osobno fotki z całej budowy, bo to ogromna skarbnica wiedzy! Jeśli oczywiście będziesz miał ku temu chęć

Pozdrawiam i czekam na dalszy ciąg!

[ernig 238]

dzięki

pomysł z dostępem do albumu jest ciekawy i zapewne z niego skorzystam .

Na fotki z photobucketa jest dodatek do przeglądarek wystarczy wpisać photobucket hotlink fix i wyskoczą linki do pobrania, niestety postimage wymaga zmiany w linku do zdjęcia więc póki co bez opcji edycji nic się nie uda zrobić ,a wystarczy w linku zmienić ".org" na ".cc"



Edytowane 24 Kwietnia 2018 przez ernig

[Buczo 54]

Mnie też poznikały tutaj fotki, które mam na Postimage! Co za bez sens! Nic się nie da zrobić z tym? :O

[ernig 238]

ok długi łykend rozpoczęty więc czas na dłubanie przy CNC się znalazł

Oś Z zmontowana dostała też napęd na tą chwilę zostaje stary ( przejdzie mały tuning wizualny i nie powinien wyglądać tak źle).





Wszystkie ośki dostały też korby do manualnego przemieszczania , spisują się zaskakująco dobrze i już się przydały.







Udało się też zainstalować kilka krańcówek, brakuje jeszcze 2 ale już są w przygotowaniu









Cały czas zastanawiam się gdzie umieścić elektronikę sterująca,czy umieścić ją na bramie i narazić na drgania i kurz z wrzeciona, czy wyjść z okablowaniem poza CNC i zrobić osobny moduł sterujący. Bardziej przemawia do mnie opcja nr 2 ale jeszcze się zobaczy.



To tyle na dziś dzięki za uwagę i do następnego .



[ernig 238]

Kolejny mały majówkowy update.

Tym razem czas na  kablowania i kolejne drobiazgi.









Na koniec jeszcze filmik, z manualnych testów



Dzięki za uwagę

Edytowane 2 Maja 2018 przez ernig

[Buczo 54]

Fajnie wyglądają te LEDy

[ernig 238]

rgb musi być ;)

[Buczo 54]

Oj przepraszam, fakt, moje niedopatrzenie!

[ernig 238]

taśma RGB  ale zlutowana tak żeby dawała biały zimny

[ernig 238]

no to lecimy,

jako że pogoda nie sprzyja wychodzeniu mam trochę czasu żeby siedzieć w chłodnym loszku tam to też powstają kolejne elementy do mojej maszynki.

Tym razem na warsztacie uchwyty do wrzeciona oraz skrzynka przyłączeniowa. Tej ostatniej nie pokaże bo się klei i nie wygląda ;)

Plan:

możliwość instalacji różnych narzędzi ( mam 3 różne "wrzeciona"), mocowanie do dremela mam z poprzedniej wersji maszyny więc póki co nim się nie zajmuję.

W trakcie dopracowania jest mocowanie do szlifierki prostej parkside na koniec ( później) zostawiam mocowanie do trymera makity.

A tak wyglądają przymiarki parkside'a











Parkside będzie miał dwa mocowania dolne technicznie spełnia swoje zadanie górne dopiero w przygotowaniu







I na koniec kabel menadżment

ha, jednak skrzynka przyłączeniowa załapała się na fotkę ;)









i tyle na dziś

Dzięki za uwagę i do następnego

[ernig 238]

ło matko jak dawno się tu nic nie działo.

aktualny skromny project



w tzw międzyczasie nastąpiła tez zmian stanowiska bojowego

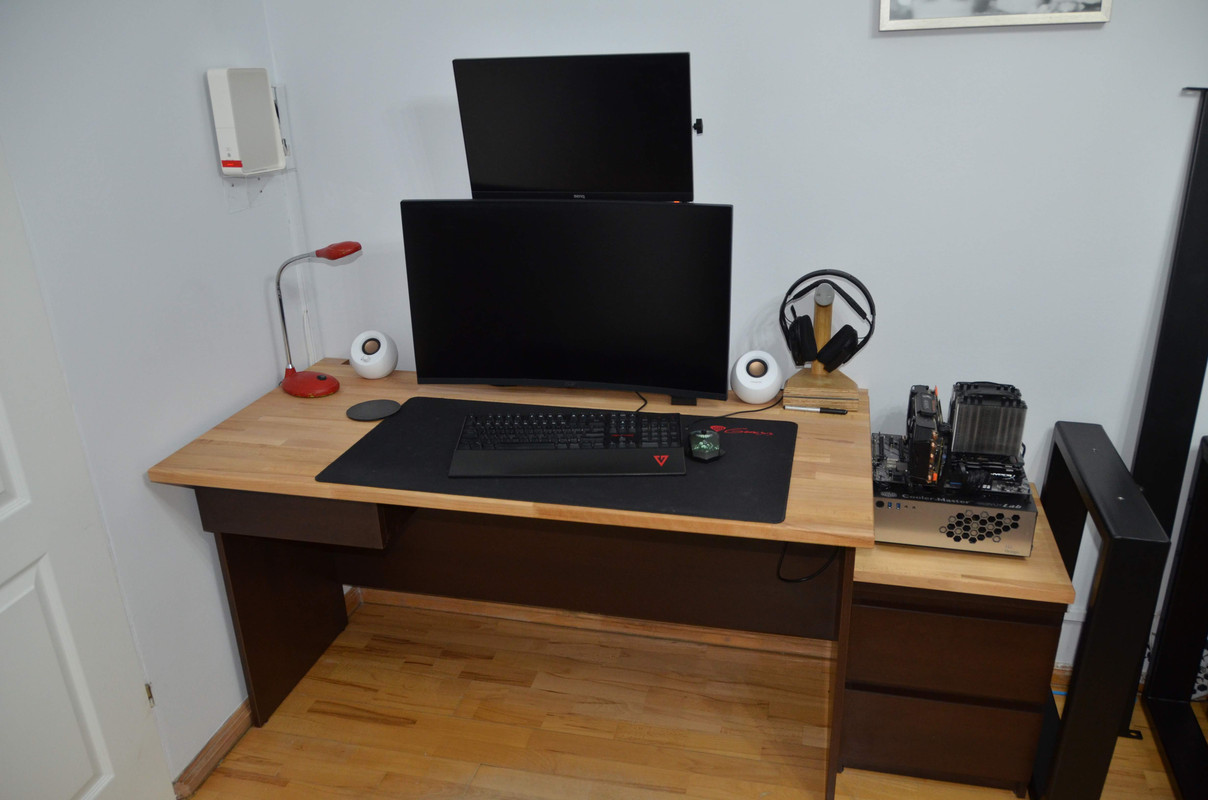

tak było

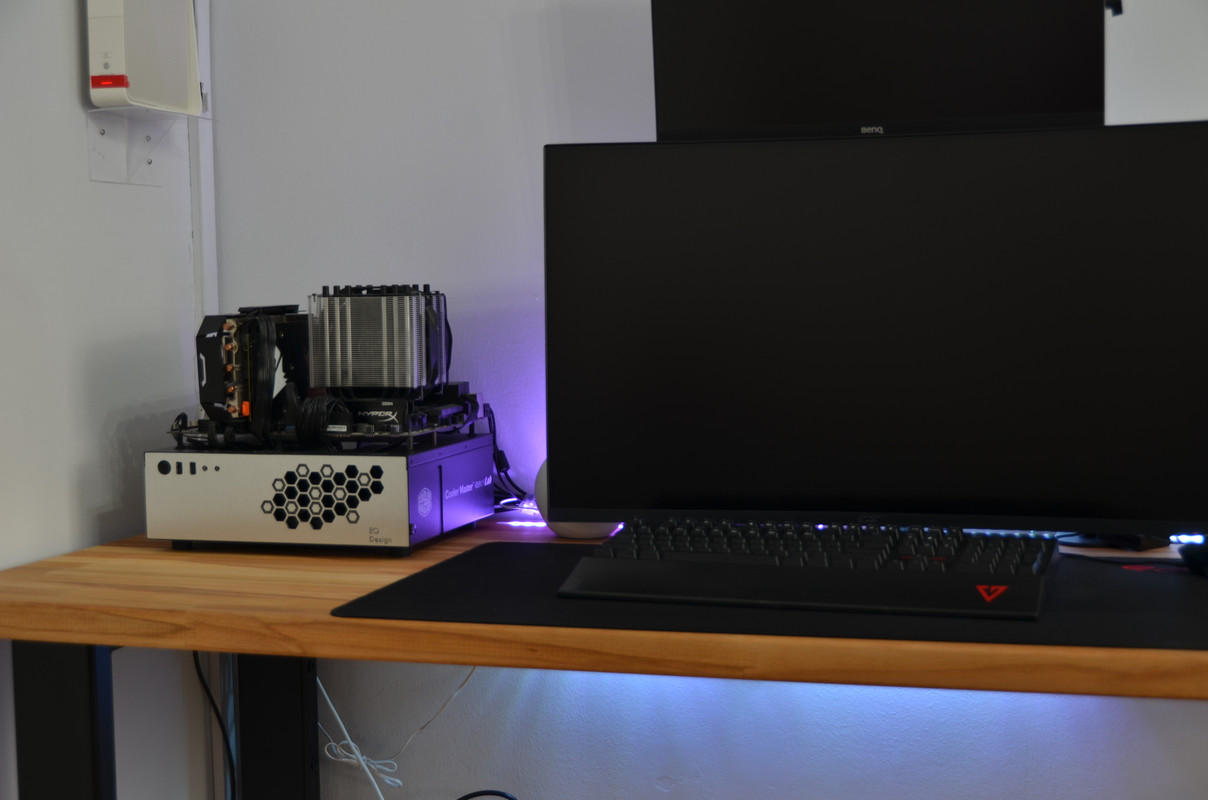

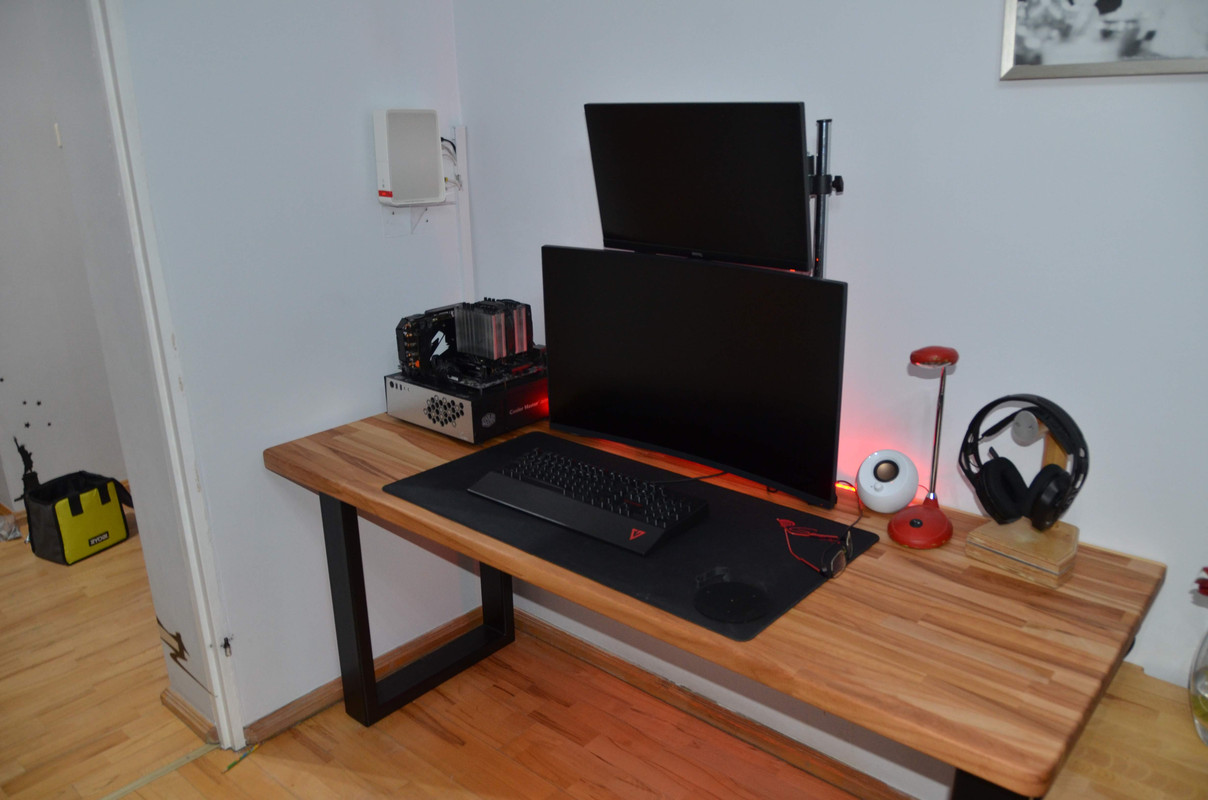

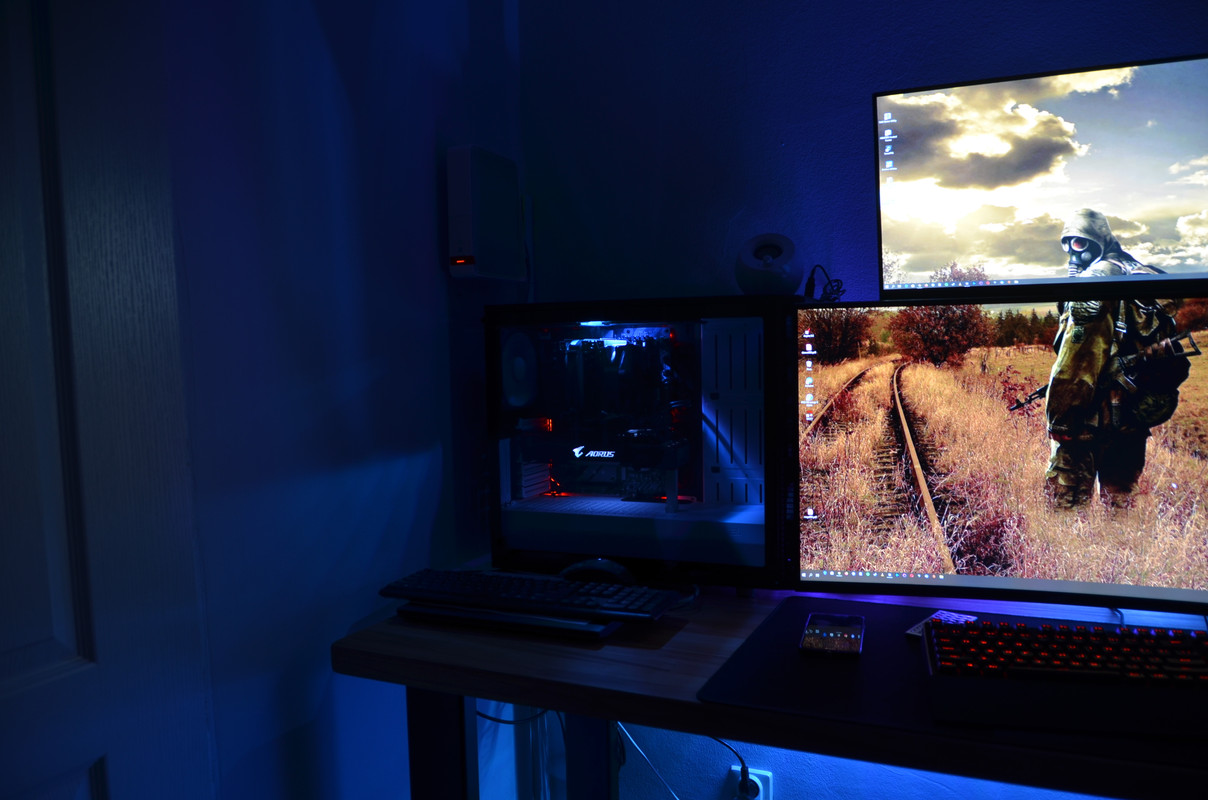

tak jest



[Buczo 54]

No i zacnie! Nie ma to jak porządny drewniany blat

[ernig 238]

poprzedni też był drewniany tylko nieco cieńszy i mniejszy

dobra przechodząc do projektu Define S2, założenie jest proste:

- maksymalnie ukryć okablowanie,

- dodać odrobinę wody pod CPU,

- rozświetlić wnętrze

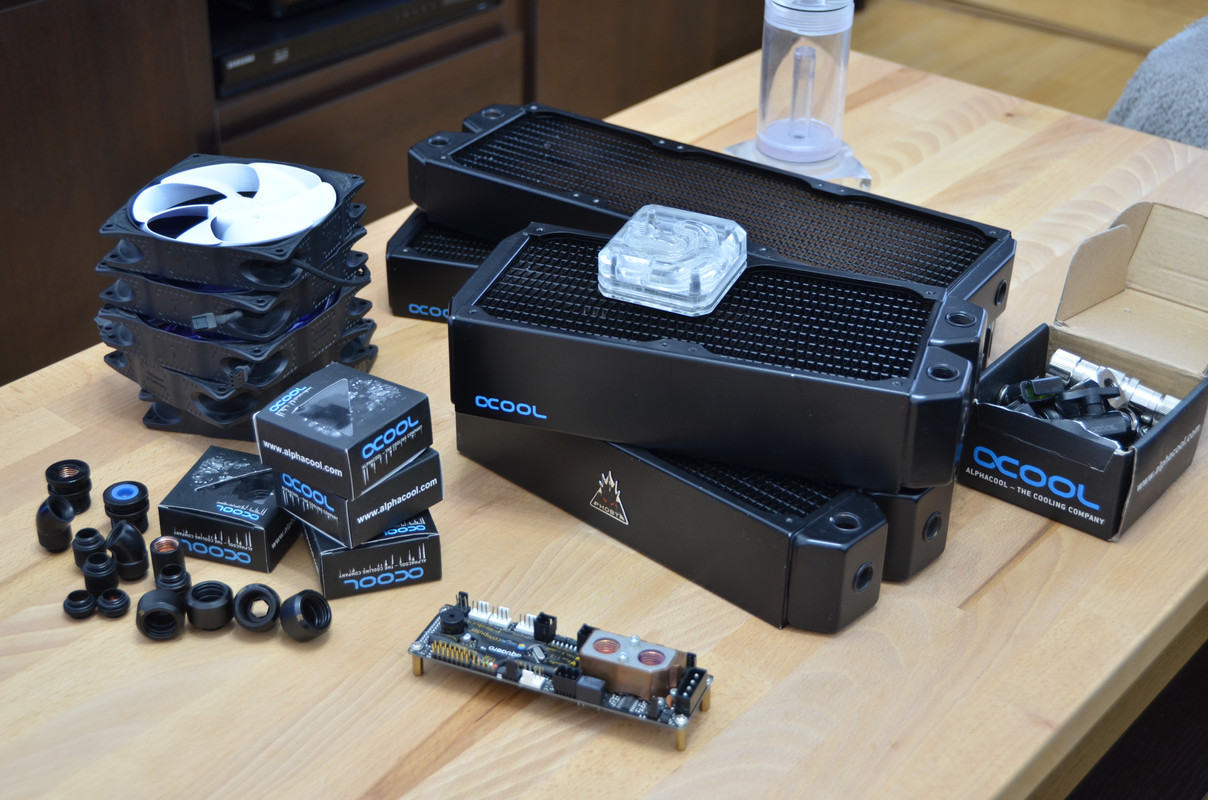

No to jedziemy, wykopałem nieco gratów pod LC co się walały w magazynie





I stwierdziłem, że za chłodzenie procka będą odpowiadać 2 chłodnice 360, teraz trzeba to jakoś rozsądnie umieścić w obudowie.





[Pan Mateoo 108]

Trzymam kciuki za ciebie @ernig i nie moge sie doczekac jak to super bedzie wyglądalo 😁

[ernig 238]

3 godziny temu, xXMateoXx320 napisał:

Trzymam kciuki za ciebie @ernig i nie moge sie doczekac jak to super bedzie wyglądalo 😁

Dzięki

Dziś słów kilka o elementach LC

Chłodnice już były, złączki z mojej kolekcji czyli czarne ocoole w dwóch wersjach pod hard tuby 16mm, na koniec została  jeszcze kwestia pompy i reza.

Szybko się okazało że Top rez od Ocool-a, który mam, nie pasuje do wnętrza i trzeba było poszukać innego rozwiązania. Na szczęście na allegro pojawiły się fajne rezy z pompami D5 PWM, które ode razu wpadły mi w oko a mowa o



u mnie zagościł rez w rozmiarze x200( spora kobyła ).



Edytowane 16 Maja 2020 przez ernig

[ernig 238]

Dziś o obudowie + mała dygresja

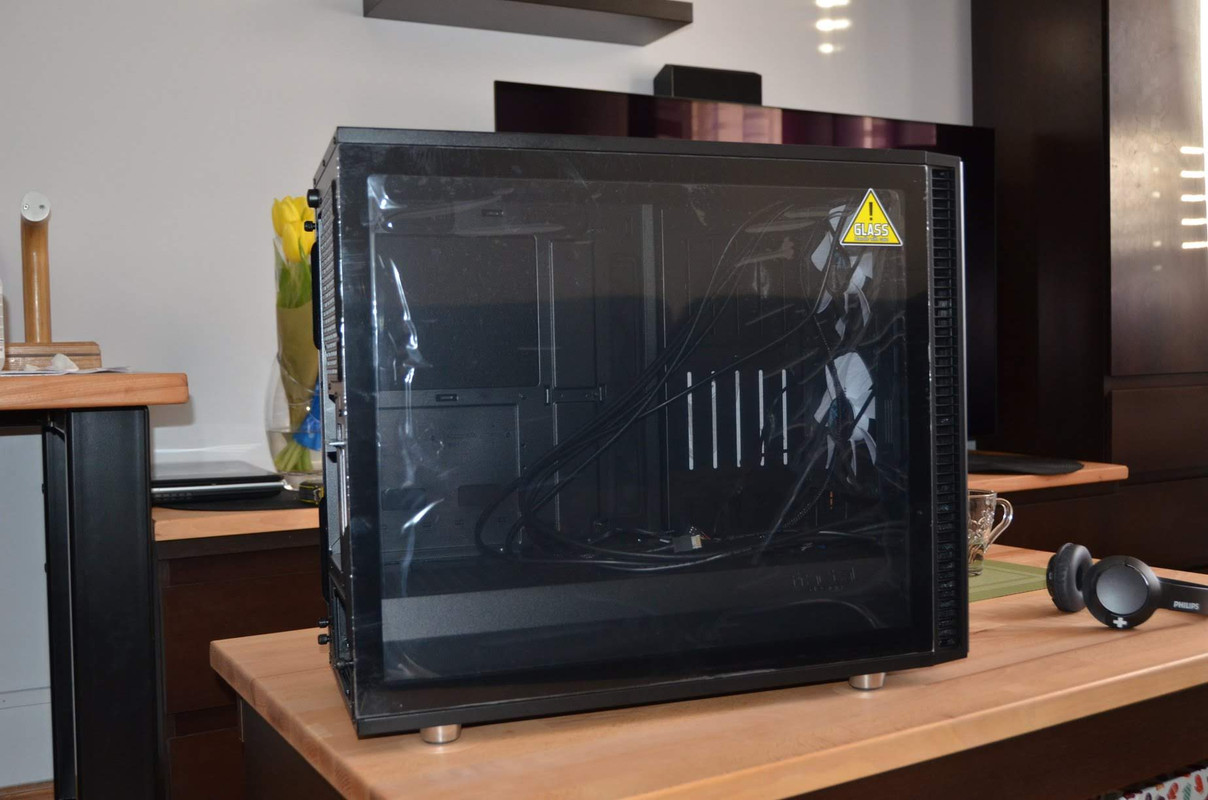

Wybór obudowy wcale nie jest taki prosty. W zakładanym budżecie do 600 zł było w czym wybierać. Po wstępnej selekcji na pudle zostały Phanteks p600sP, Fractal Design Define S2 i Lian Li PC-O11DW. W początkowej fazie faworytami były P600 i 011DW, ale po bliższych oględzinach okazało się, że każda z nich ma pewne cechy które mi nie odpowiadały dlatego uwagę skierowałem w stronę S2, dodatkowo  za takim wyborem przemawiał wcześniejszy kontakt z obudową FD oraz w chwili podejmowania decyzji promocja na model S2 .  I w ten oto sposób na moim biurku wylądowała Fractal Design Define S2.

Wspomniany wcześniejszy kontakt z obudowami FD, jakiś czas temu popełniłem dla młodszego szkodnika.

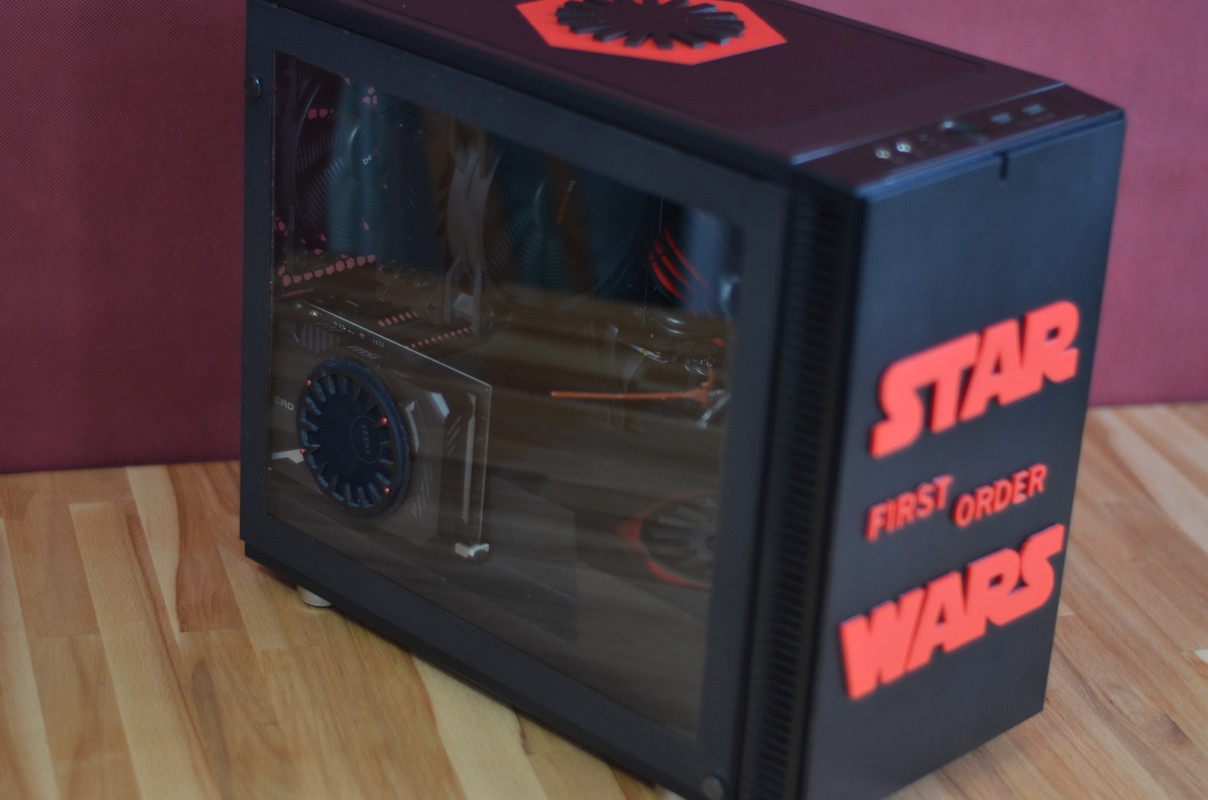

Define Nano

Cpu Intel i3 6100
mobo Asrock H110M-ITX
ram 8 GB Adata 2666 MHz
gpu EVGA 1650 BLACK
ssd 1 Kingston sv300
ssd 2 GoodRam cx400

tematyka SW

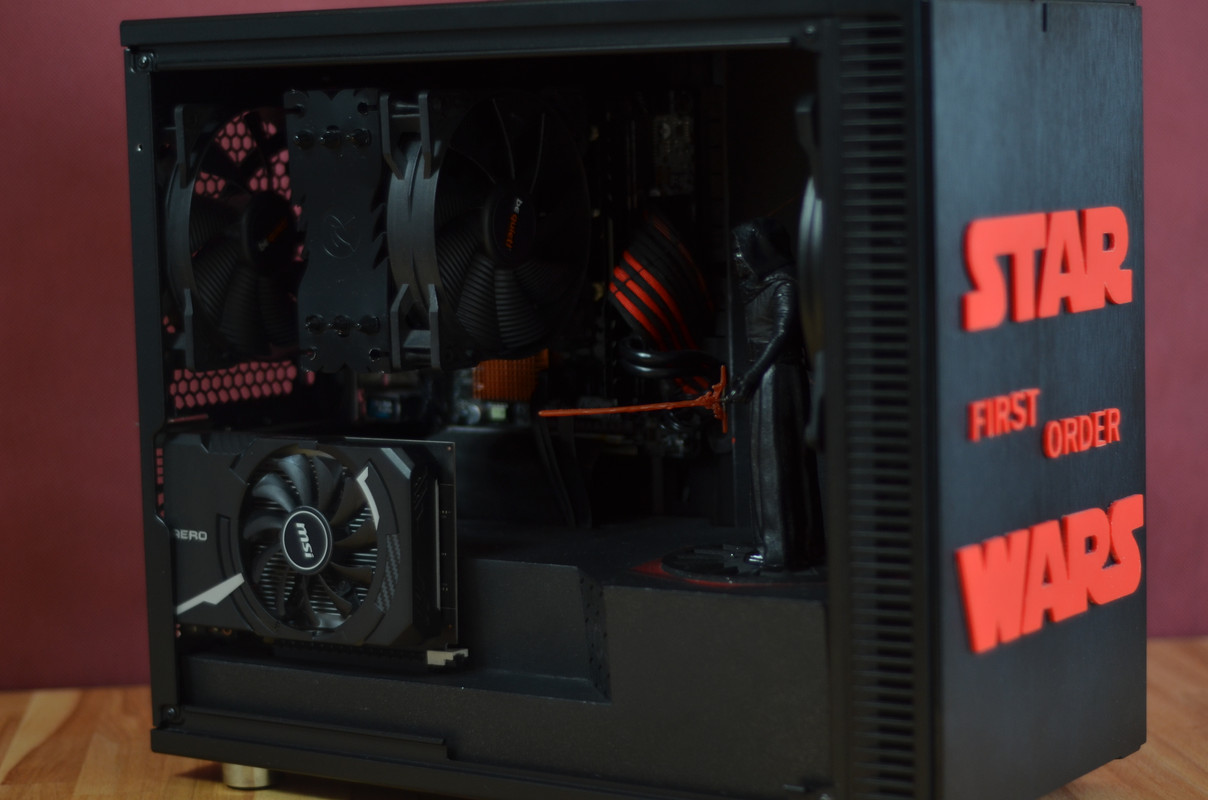

tu fotka jeszcze ze stara kartą







czas wracać do tematu ... 🤓



Edytowane 18 Maja 2020 przez ernig

[ernig 238]

Początkowo zastanawiałem się nad kupnem całej białej wersji S2 ale jednak ostatecznie zdecydowałem się na klasyczną czerń. Wszystko po to żebym mógł popracować delikatnie nad wnętrzem.

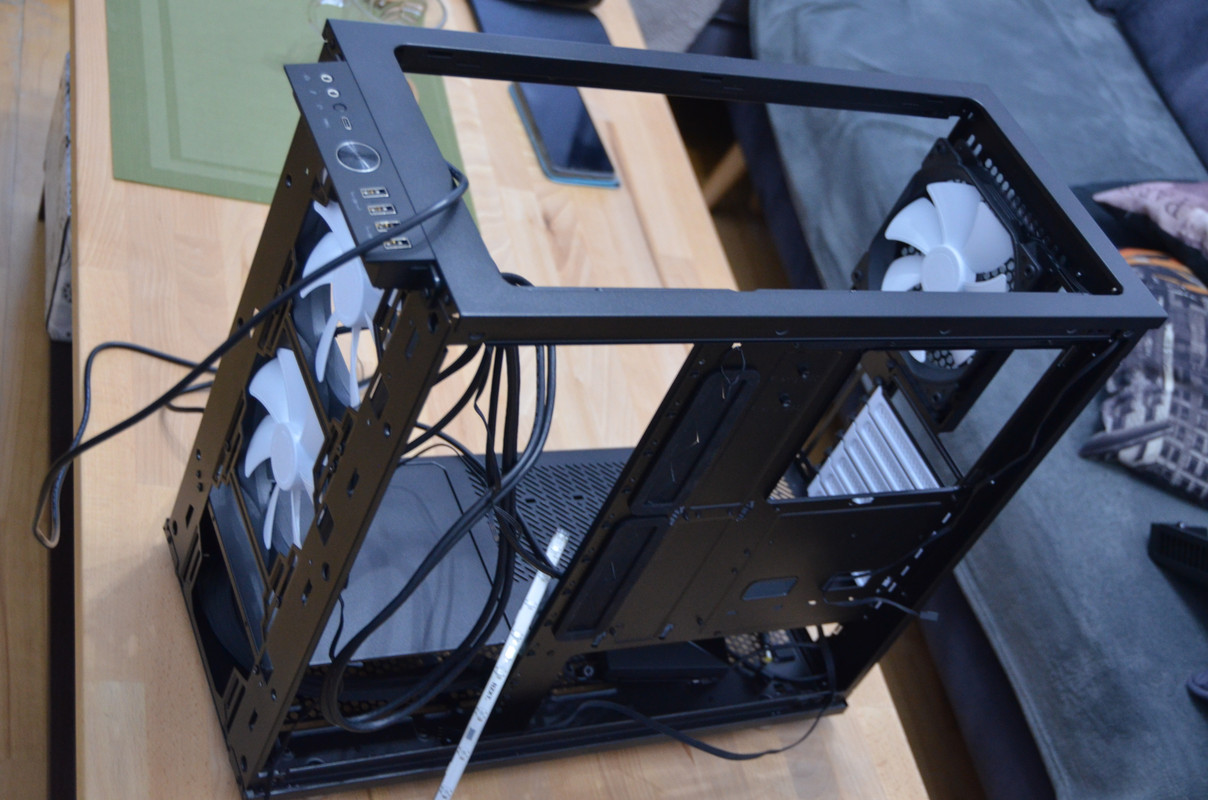

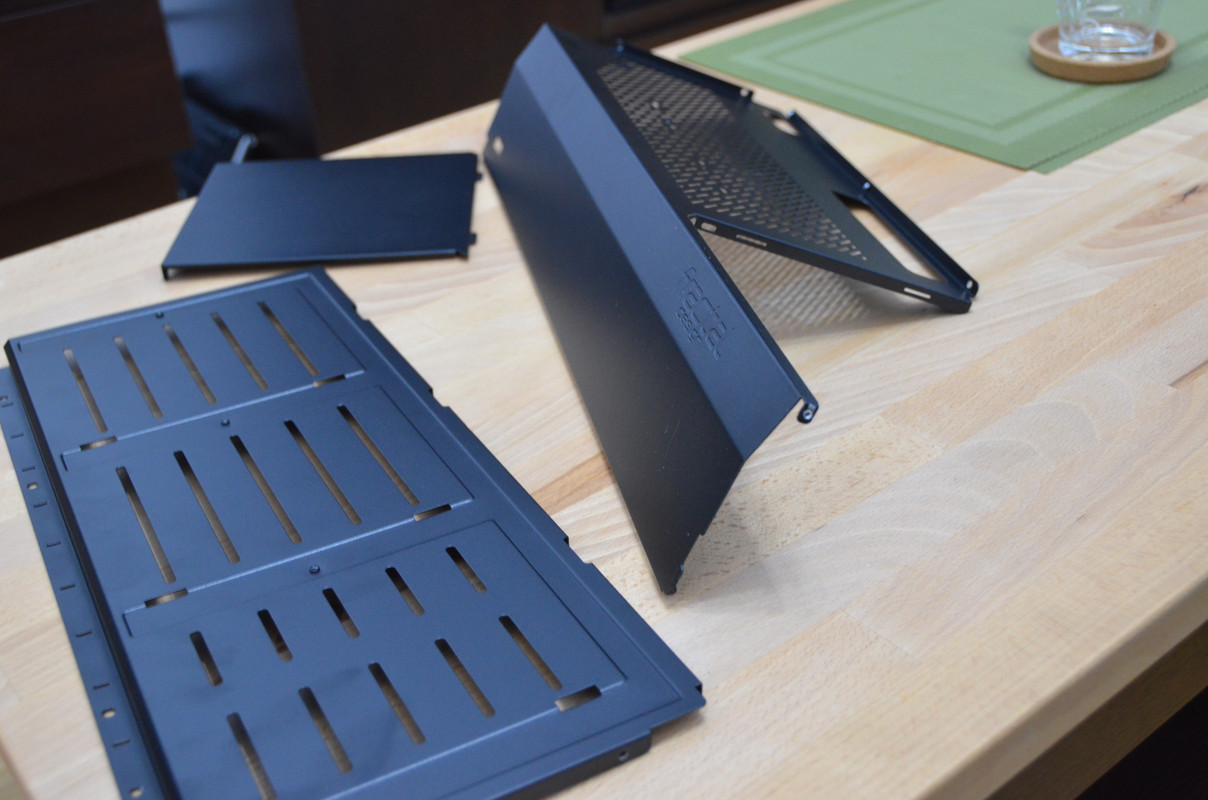

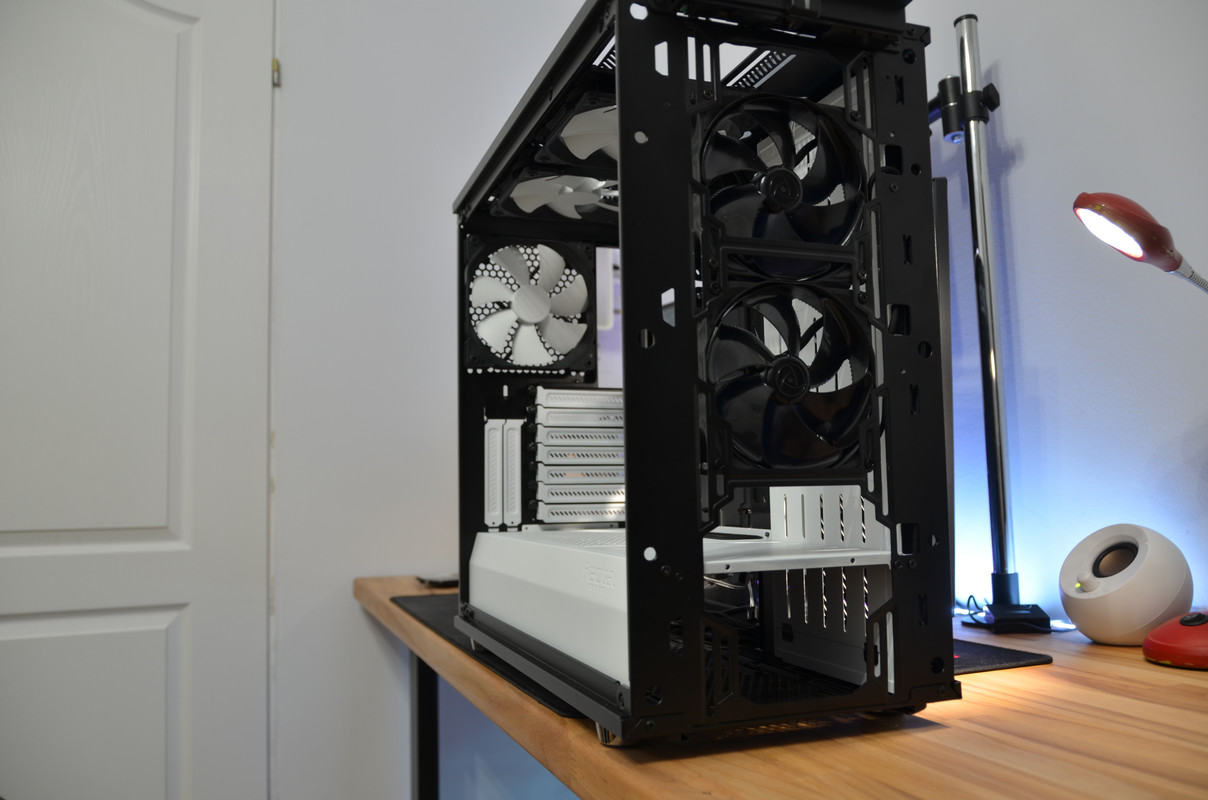

Etap I, no to rozbieramy

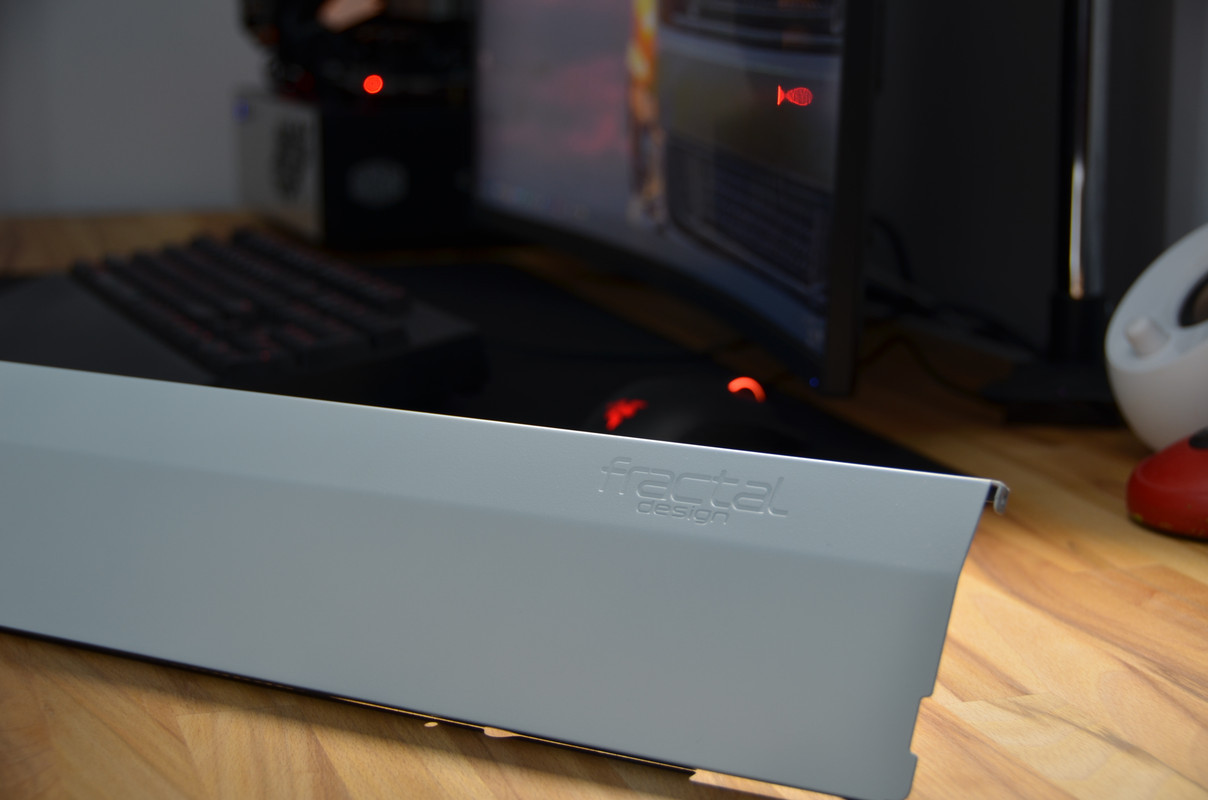

i taki to efekt po potraktowaniu sprajem, biały mat







Edytowane 20 Maja 2020 przez ernig

[Pan Mateoo 108]

😮 nice.

Kiedy zobaczymy jak zapełniasz całe wnętrze>? 😁

[Buczo 54]

Nie no, v Star Wars świetna! Czekamy na Twoją

[ernig 238]

skoro się dopominacie , to uzupełniam braki we wnętrznościach  😉

Pierwsze pasowanie elementów - przeszczep

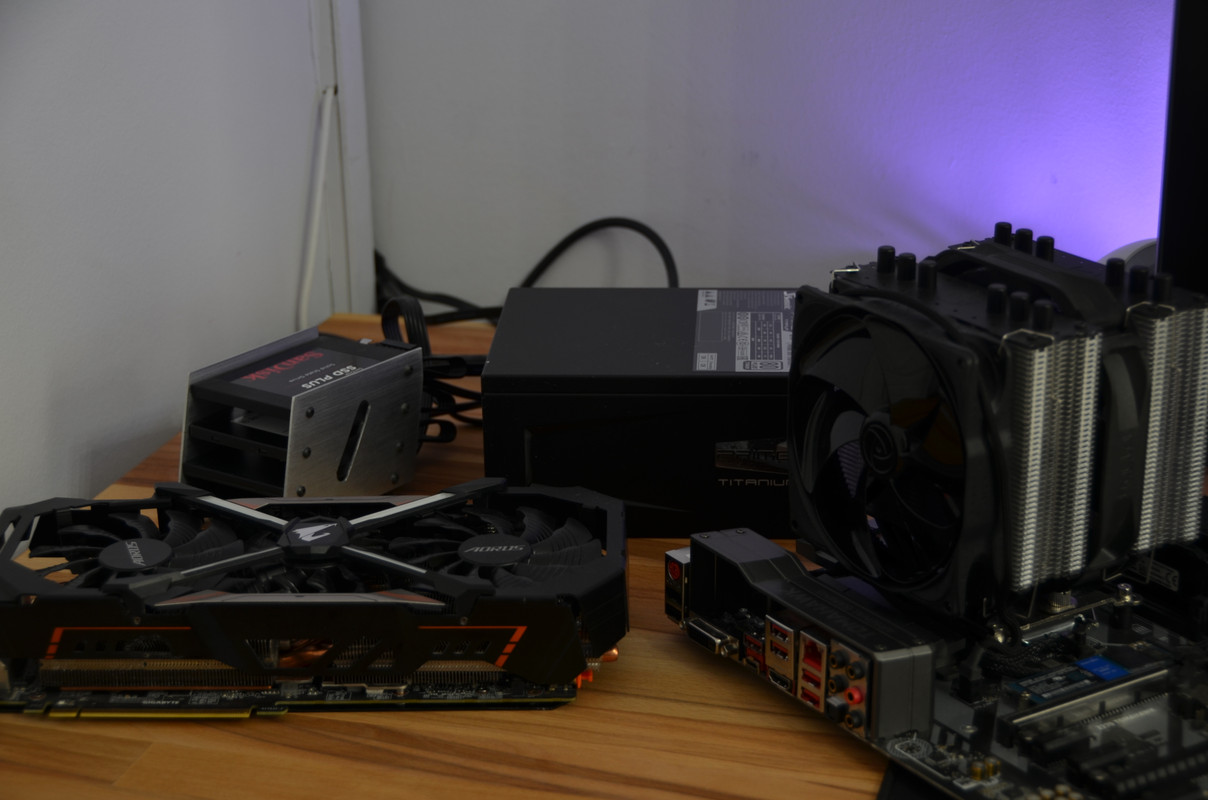

Dawca









Nie jest źle ale...



No i koniec

hehe

czegoś tu jeszcze brakuje

ciąg dalszy nastąpił 😉

Edytowane 21 Maja 2020 przez ernig
