Dobra ludziska dziś ostatni apdejt do S2, będzie to taka zbieranina nieopisanych wcześniej wątków.

Okablowanie

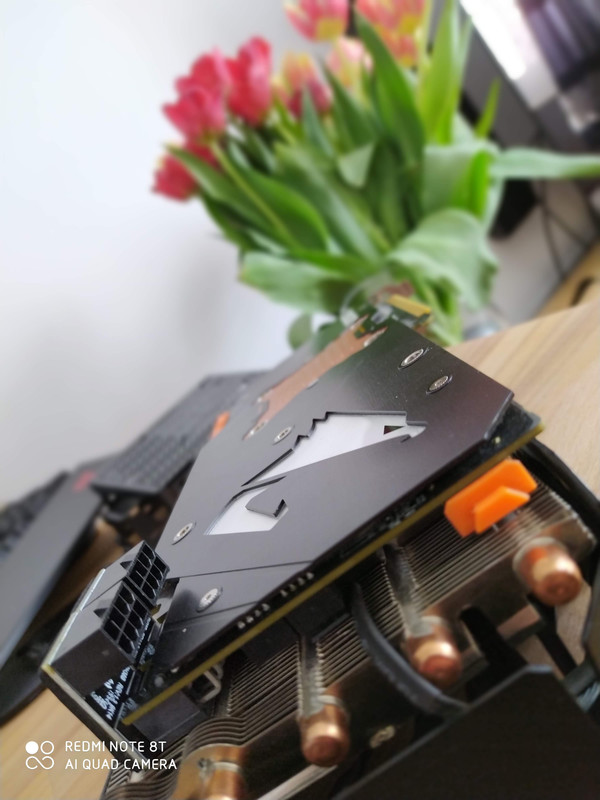

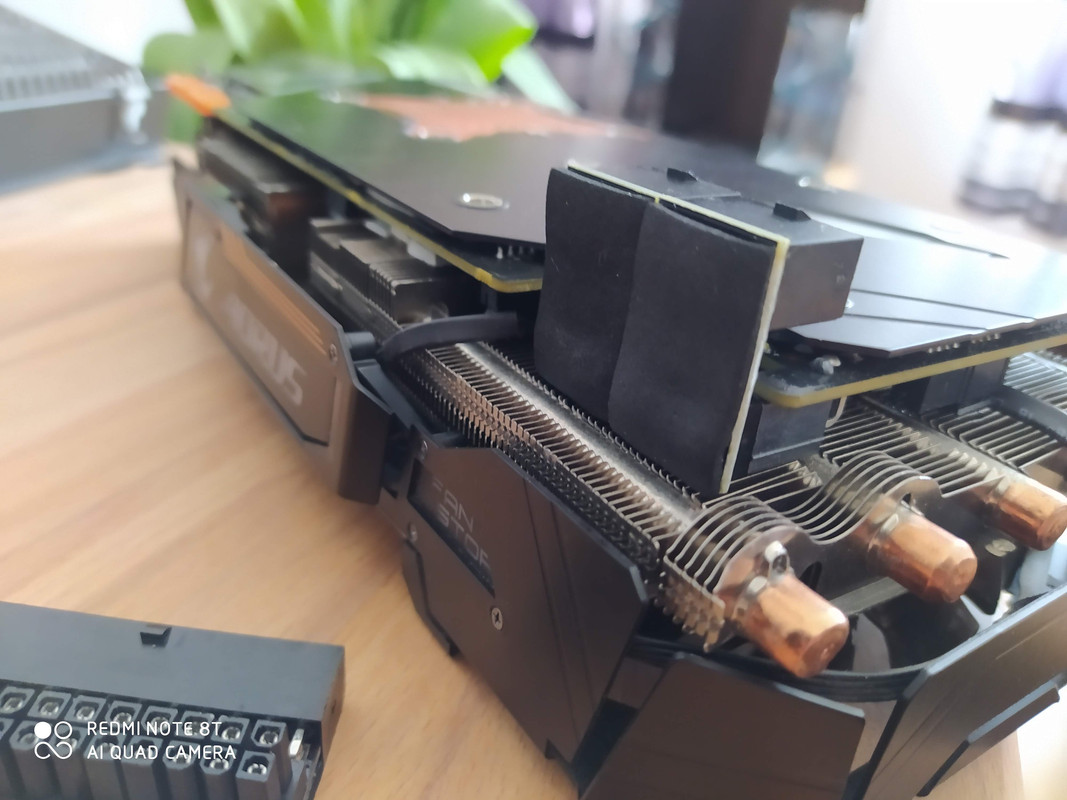

Pokazywałem Wam już że do realizacji okablowania używam złączy od małych ludzików ,a tak wyglądają na gpu.









W przypadku mobo używam dwóch połączonych złączek (niestety nie mam fotki) :(

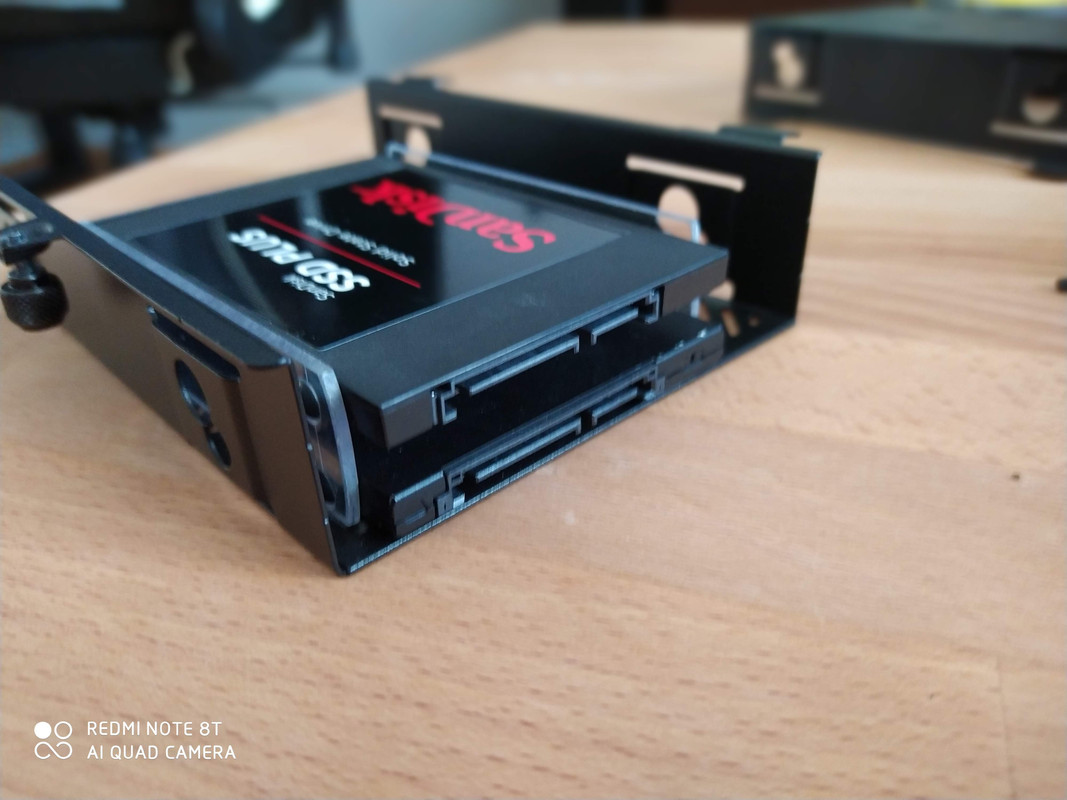

W komputerze wykorzystuję jedynie dyski ssd i m2, aby ograniczyć plątaninę kabli sata postanowiłem 2 dyski umieścić w oryginalnym koszu pod 3,5 calowce.

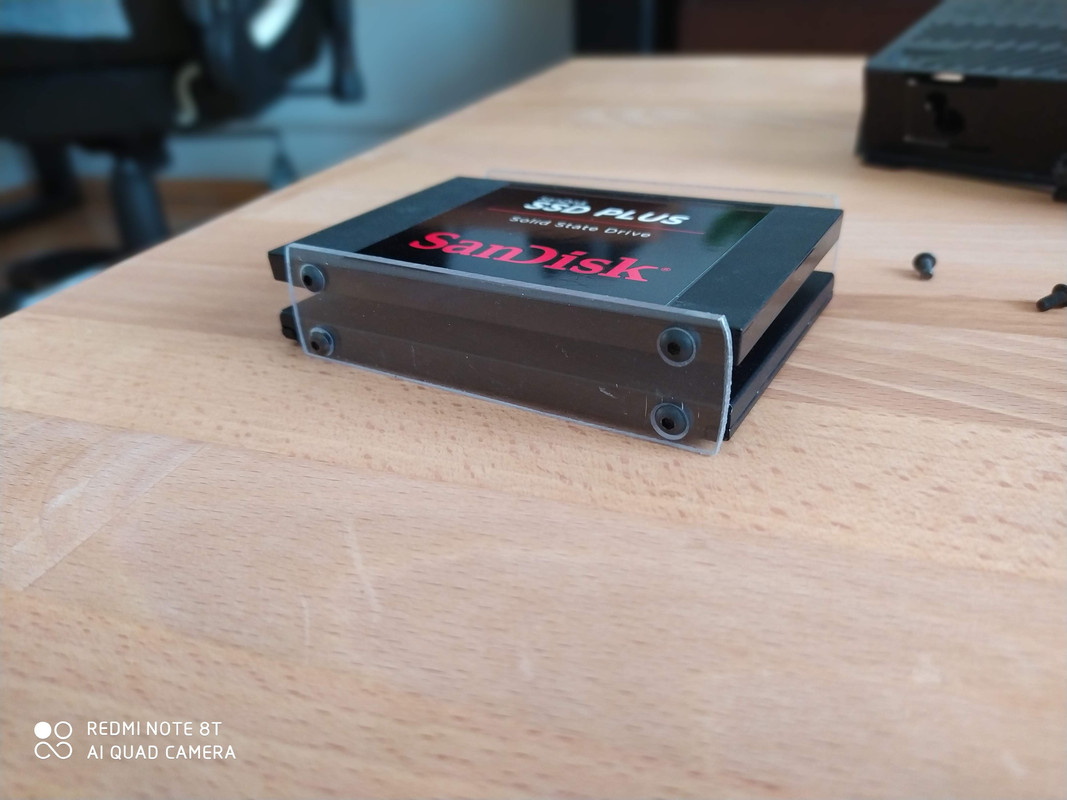

Wersja 1 mocowania

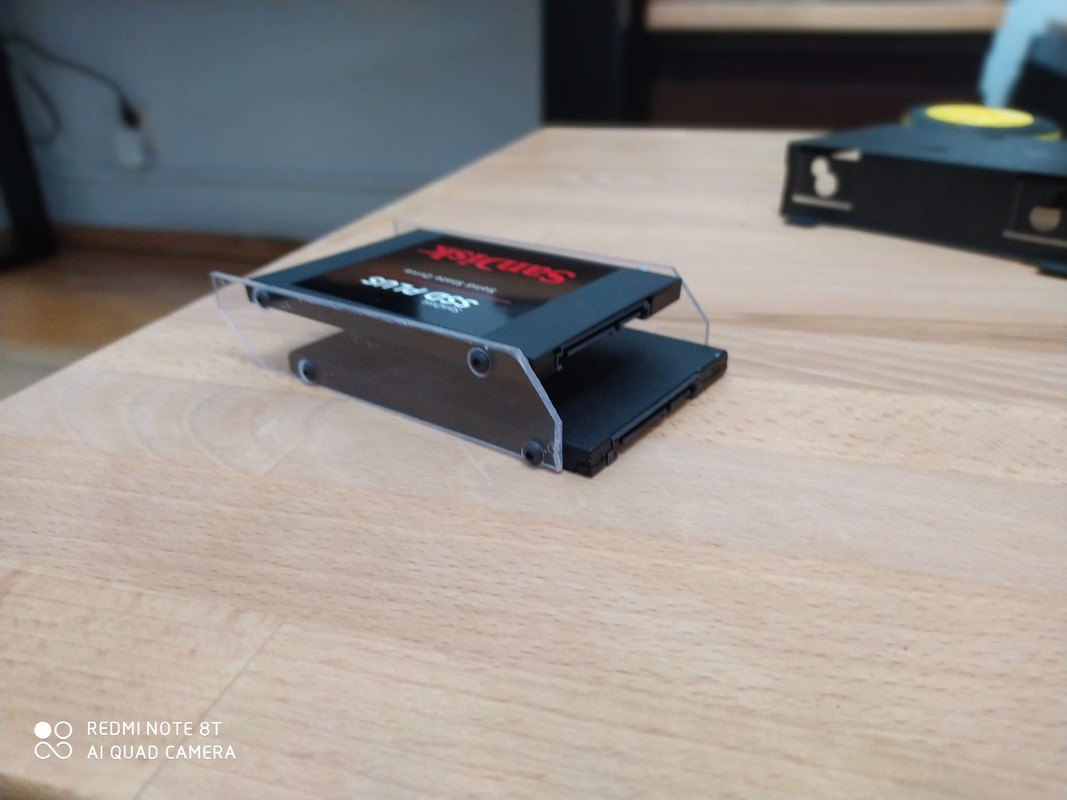

Niestety okazało się że jest kolizja między złączami zasilania a ramą obudowy dlatego powstala wersja 2.









I na koniec temat frontu.

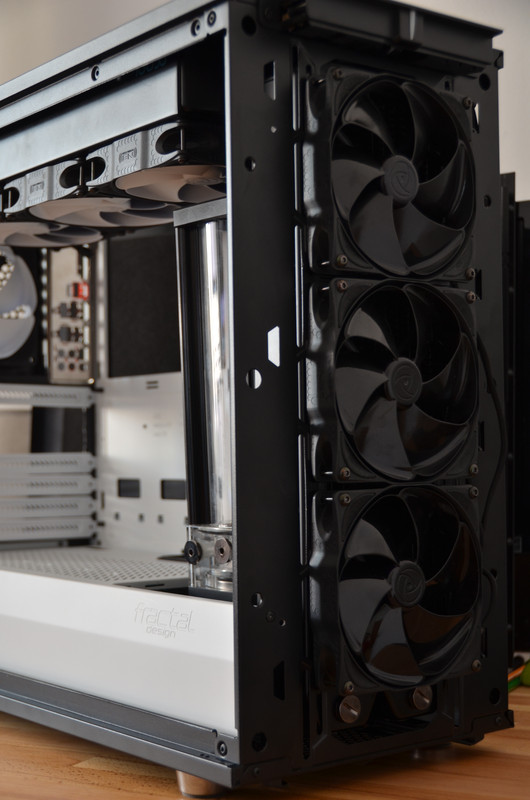

Po przeniesieniu wentylatorów od frontowej chłodnicy na zewnątrz obudowy , nie miały one zbyt dużo wolnej przestrzeni do zasysania zimnego powietrza.




Dlatego musiałem wymyślić swój własny front. Na szczęście FD tak zaprojektowała front że można go rozebrać na części pierwsze. Dzięki temu mogłem wykorzystać oryginalną ramę i dorobić do niej jedynie przednią maskownicę. Dodatkowo postanowiłem ,że powinna ona dawać możliwość instalacji wymiennych paneli.

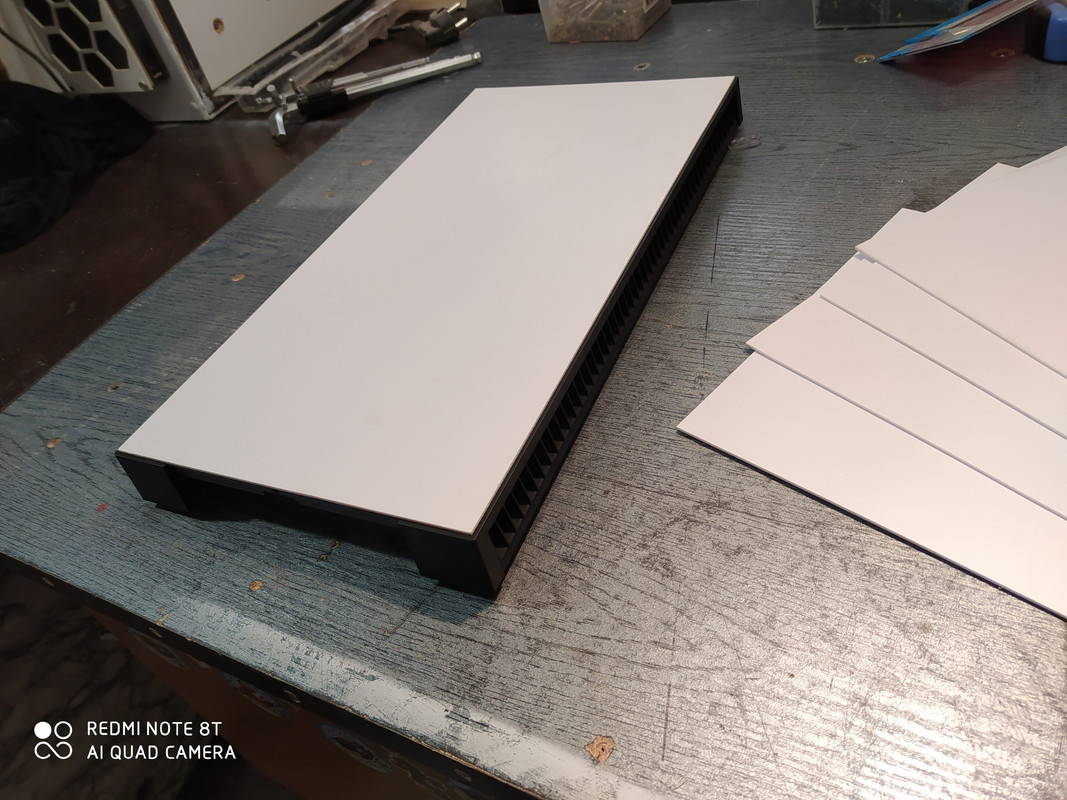

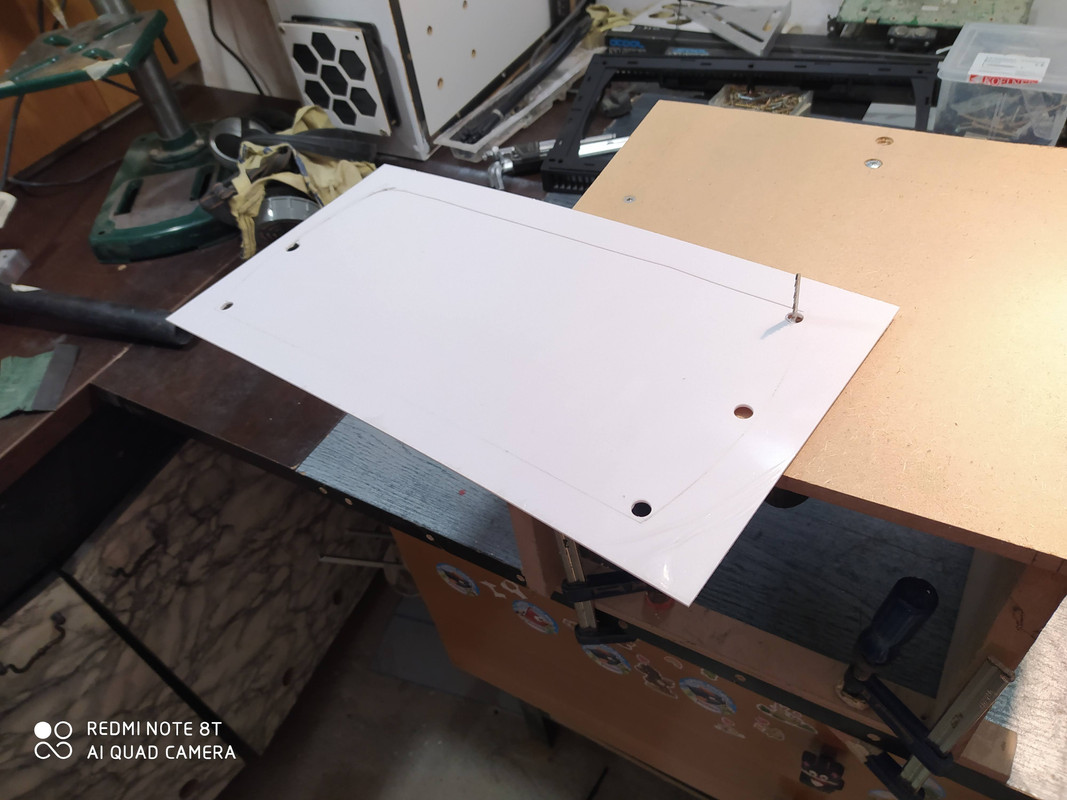

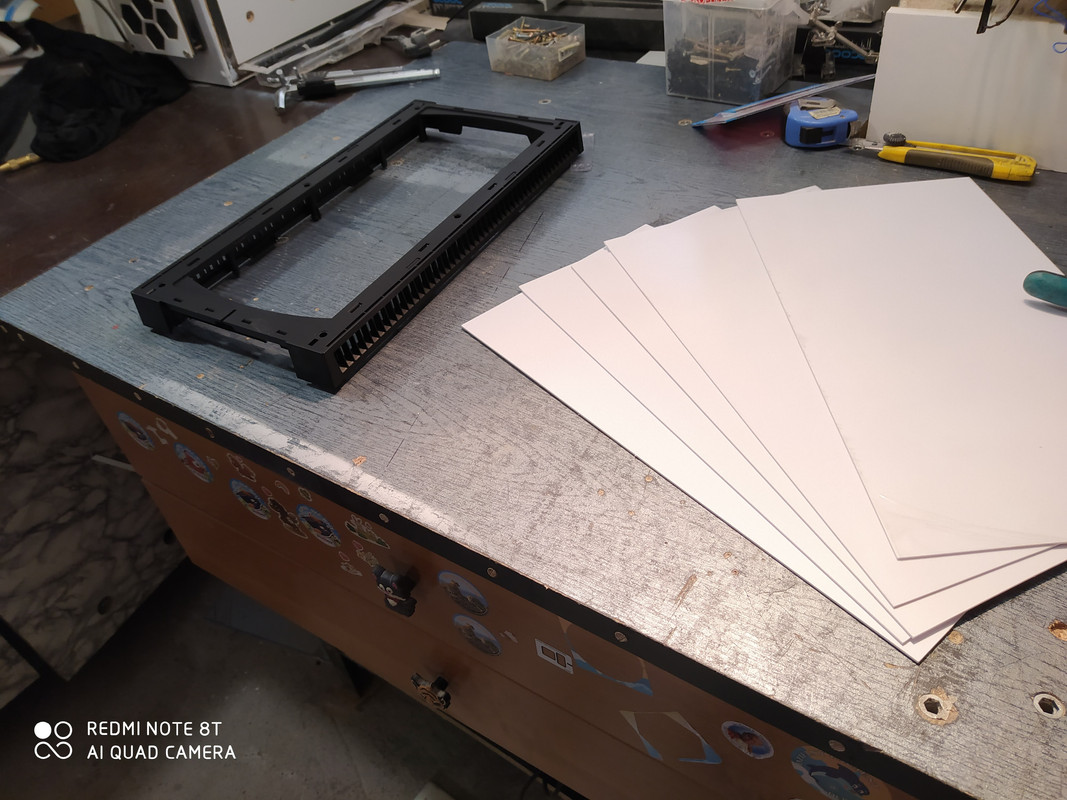

Do dzieła rama przygotowana do tego kilka formatek z białego HIPSu







Hips jest łatwy w obróbce dlatego zdecydowałem się na ten materiał przy realizacji prototypu frontu.

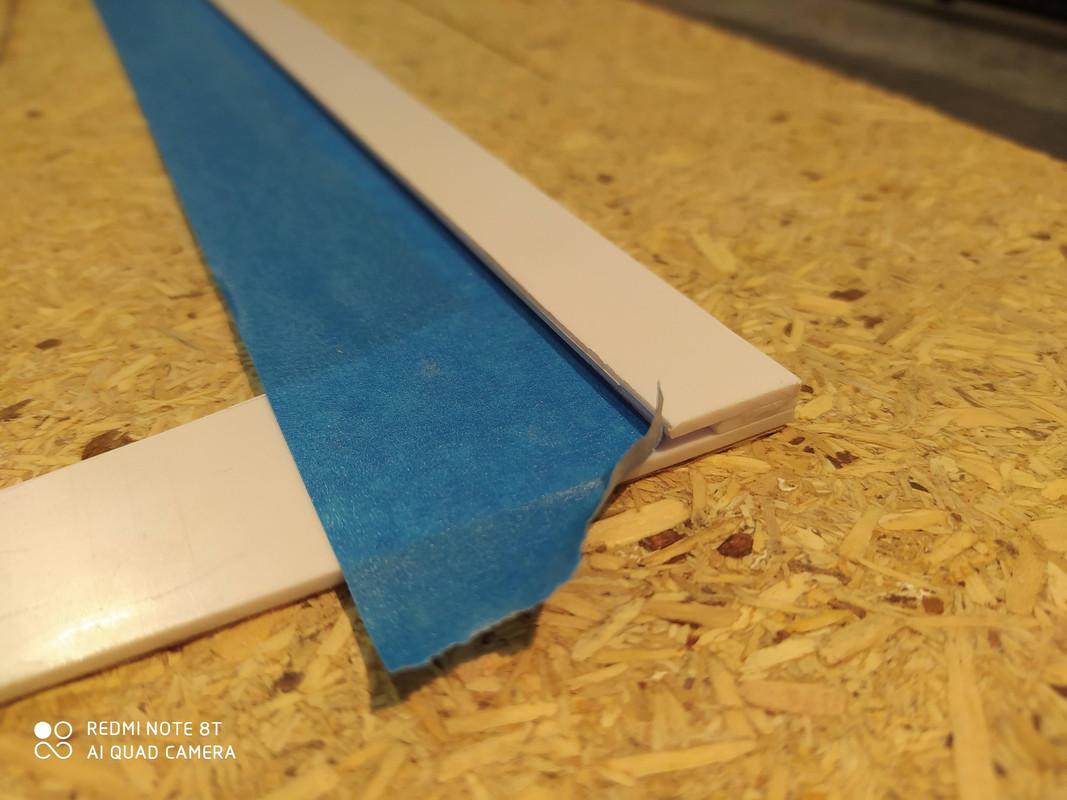

Do pokazanej powyżej podstawy dokleiłem dwa paski o różnych szerokościach, dzięki czemu powstała szczelina do której będzie można coś wsunąć




Np coś takiego

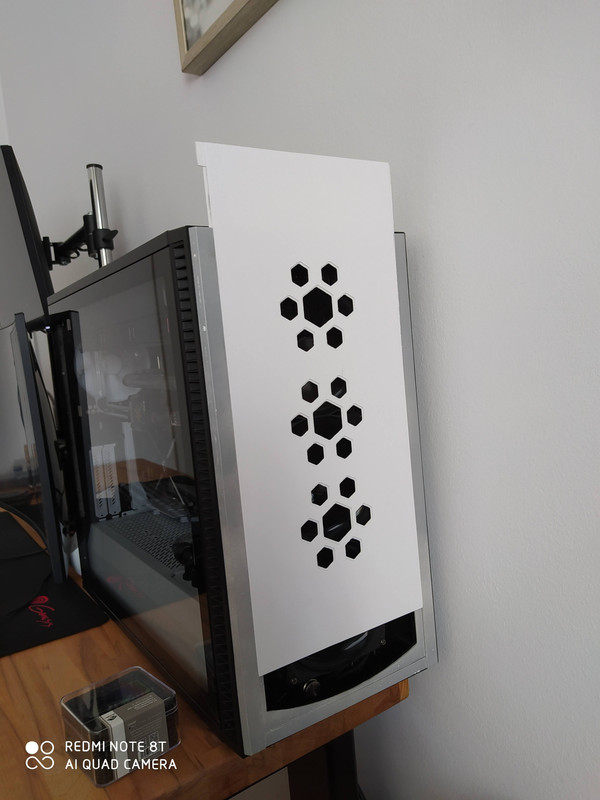

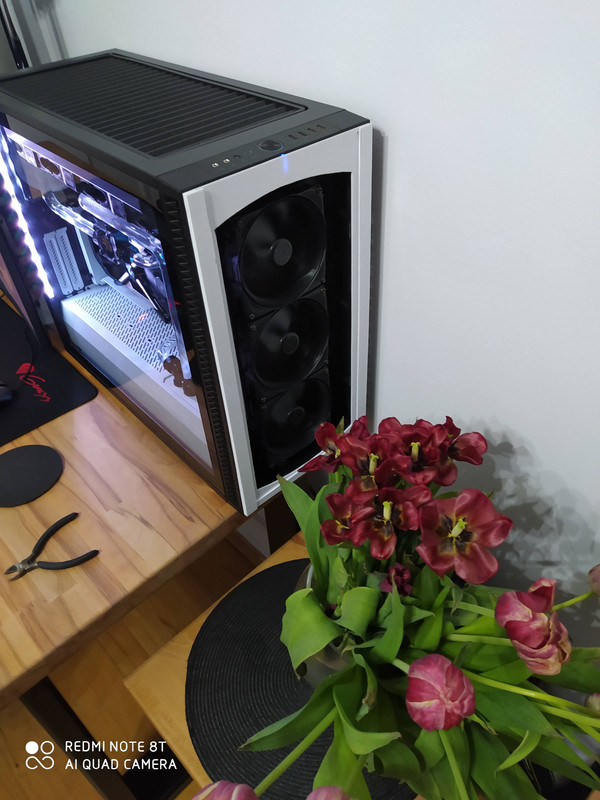

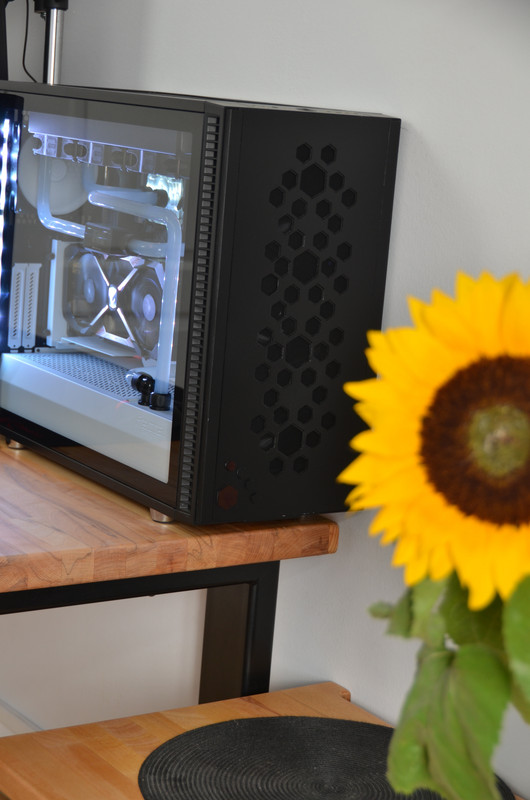

A na obudowie wygląda tak, wiem biały nie bardzo pasuje.






Żeby bardziej dopasować moją część frontu do obudowy zeszlifowałem nieco krawędzie i poddałem element wstępnemu malowaniu.

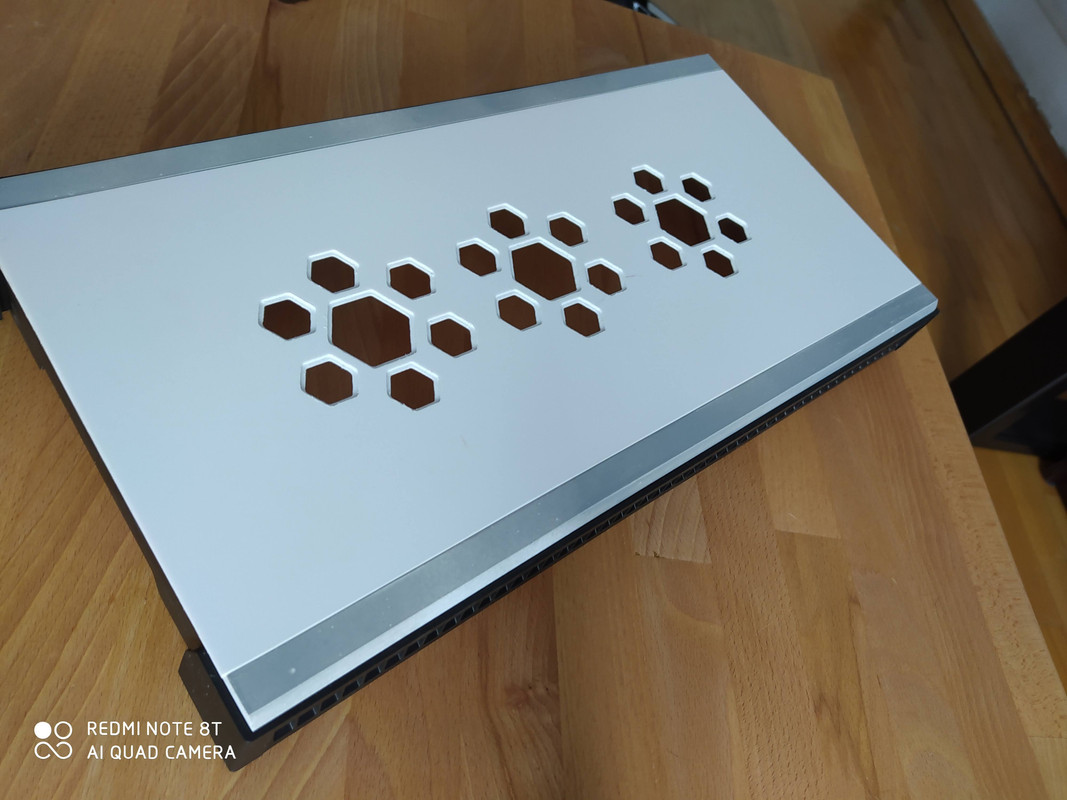

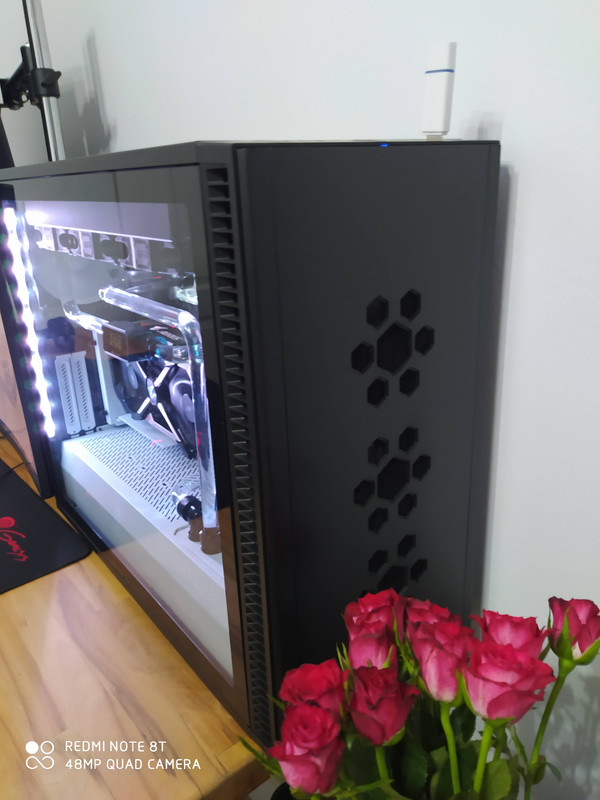

Ze względu na problemy techniczne z cnc zaprojektowałem najprostszy front i puściłem na maszynę licząc że nie zepsuje materiału i oto efekt

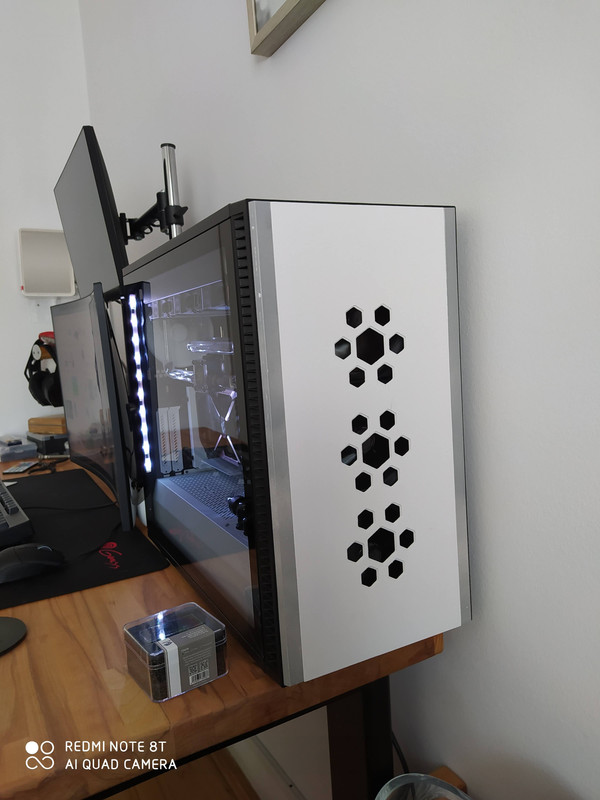

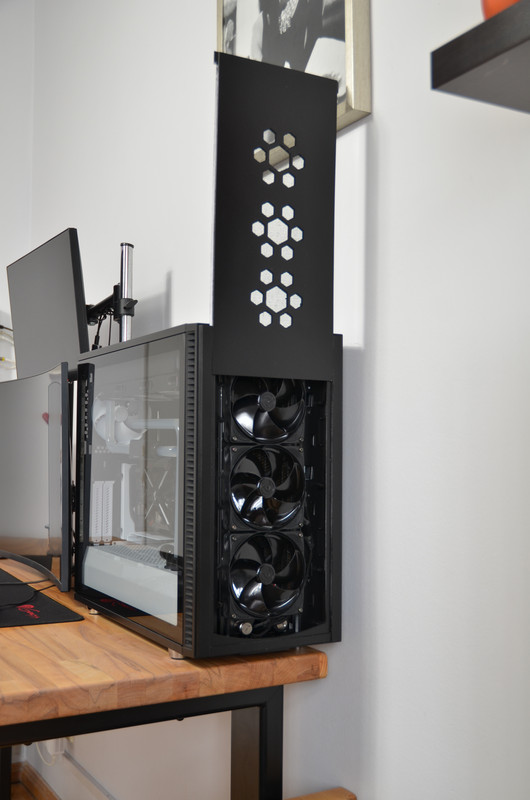

Dzięki prowadnicą mogę zrobić coś takiego






W planie jest wykonanie kilku paneli z otworami o różnych kształtach, jednak na razie została prototypowa wersja











Edytowano przez ernig
  • Like 1
Link do komentarza
Udostępnij na innych stronach

35 minut temu, EcKo!? napisał:

Kurczę, ile zajęło ci wszyatko z przygotowaniem?

co masz na myśli pisząc "wszystko"?





Jeszcze taka informacja, w trakcie tworzenia nowego frontu nie ucierpiała żadna z oryginalnych części. 😉

Edytowano przez ernig
  • Like 1
Link do komentarza
Udostępnij na innych stronach

Przemyślenia jak to zwykle bywa zajęły najdłużej. O powrocie do LC myślałem od chwili podjęcia decyzji ,że z LC kończę :E czyli coś ok 2018 r. Później przyszedł czas na rozterki związane z właściwą obudową, a gdy już diecezja zapadła to poszło dość szybko jak na moje standardy . Obudowa wylądowała u mnie ok 11 marca 2020 r . i od tamtej pory z mniejszym lub większym zaangażowaniem zajmowałem się jej przebudową.

  • Like 1
Link do komentarza
Udostępnij na innych stronach

  • 1 month later...

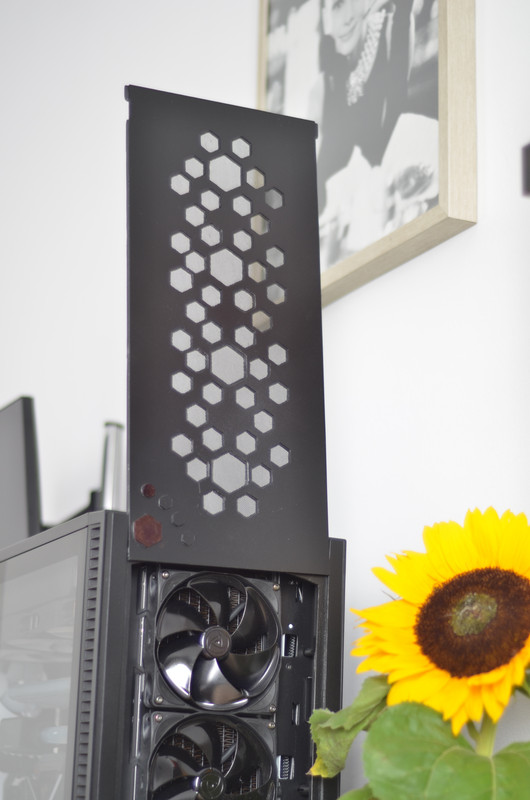

sytuacja jest rozwojowa, front muszę jeszcze zaopatrzyć w prowadnice do wsuwania, tak jak stary




no i poprawić malowanie bo tylko jedna warstwa farby jest.( i jeszcze filtr)

Czas realizacji frontu od płyty do stanu z fotki to jakieś 1,5 godziny .



w przygotowaniu jest też kolejny front..... :D



Edytowano przez ernig
  • Like 2
Link do komentarza
Udostępnij na innych stronach

to już chyba ostatni apdejt w temacie S2

Dorobiłem kolejny front na wymianę i mały cover na wtyki 24 pin

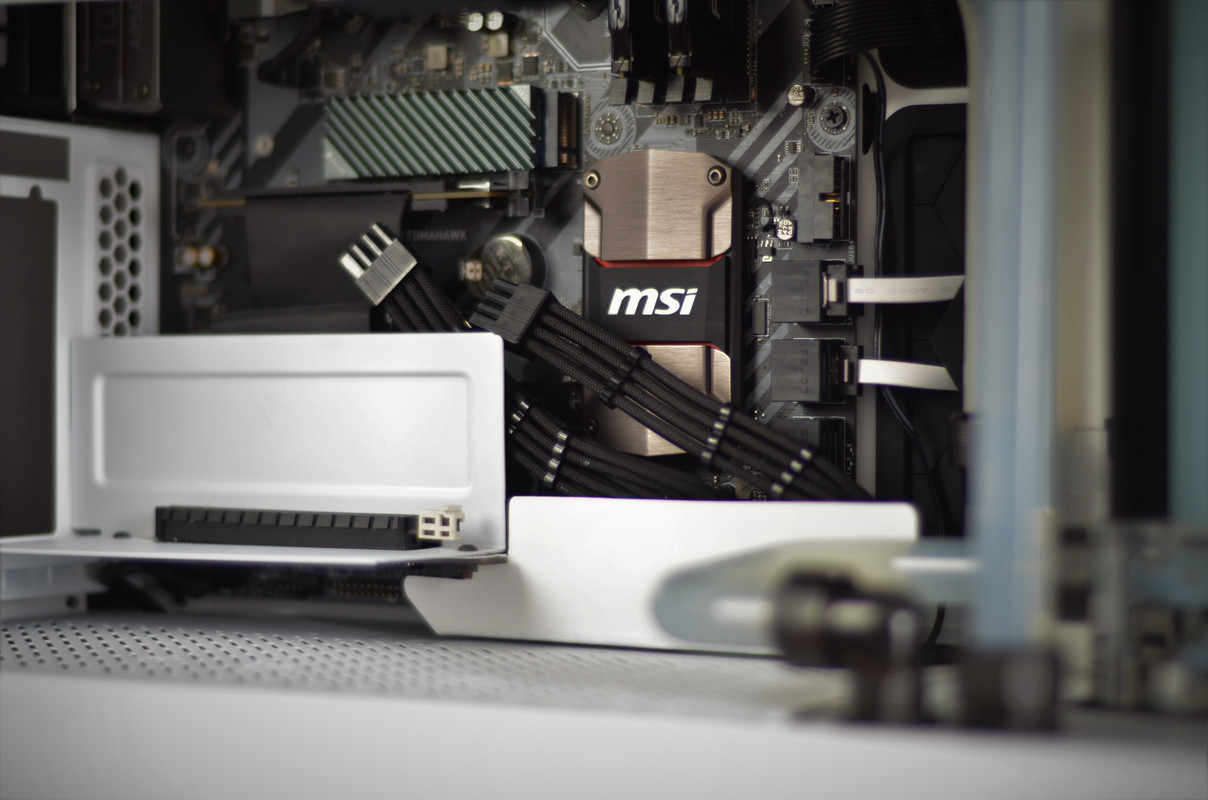

Wpadły też radiatory na dyski m2, przy okazji możecie zobaczyć ubrane kabelki od gpu i ciemną stronę mocy

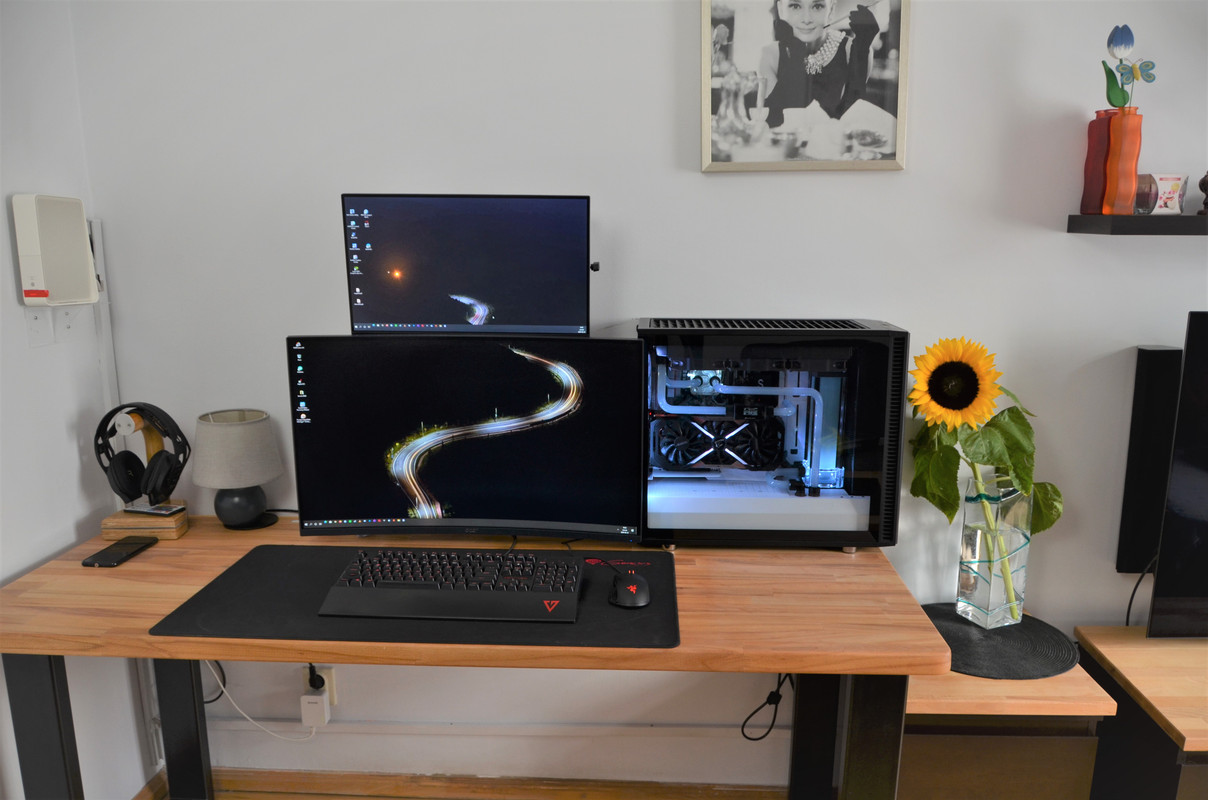

i na koniec stanowisko bojowe




a i jeszcze taki kwiz, który front byście wybrali ???



1.




2.




3.




  • Like 1
Link do komentarza
Udostępnij na innych stronach

  • 4 months later...

%-) się nie spodziewałem takiego odzewu ;)



żeby nie przedłużać ten rok rozpoczynam od bardziej "pożytecznego" projektu. W związku z tym, że udało mi się okablować całe mieszkanie i wszystkie kompy śmigają w sieci po kabelku,  to przyszła pora na drugie podejście do budowy własnego NASa.
I jak to zwykle u mnie bywa, sprzęt powinien powstać z elementów walających się po mieszkaniu/loszku.
Specyfikacja jeszcze jest dopracowywana.

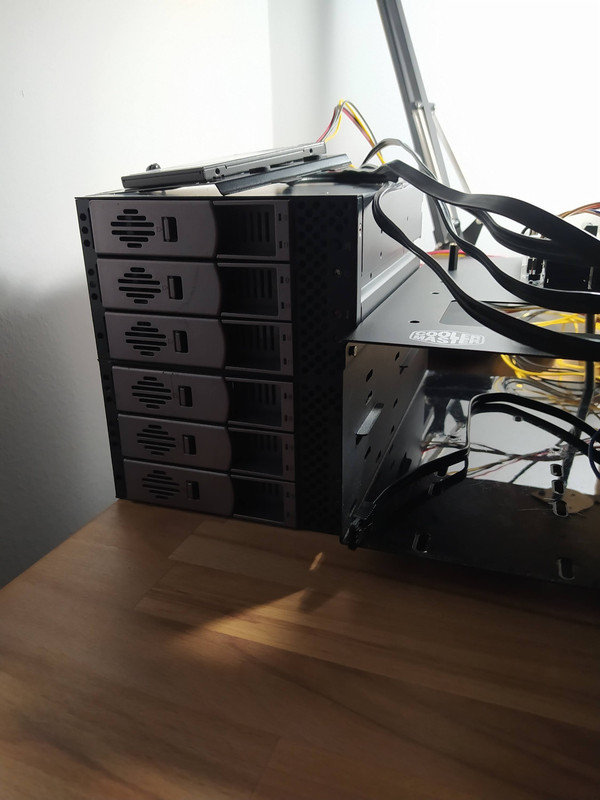

Ale pierwszy prototyp już powstał.










Edytowano przez ernig
Link do komentarza
Udostępnij na innych stronach

co do specyfikacji, bo nie mogę się zdecydować

itx
asrock H110M-DGS + i3 6100 + 8 GB DDR4

asrock H110M-DGS + i5 6600k + 8 GB DDR4

matx

msi z170 + i5 6600k + 8 GB DDR4

msi z170 + i3 6100 + 8 GB DDR4



Obsługa do 12 dysków ( tu trzeba będzie dokonać dodatkowego zakupu kontrolera sata :( )

system: XPEnology (będę się podszywał pod ds3615xs, lub 3617xs)

i pytanie czy iść na łatwiznę i wrzucić wszystko do zmodyfikowanej obudowy atx, czy dłubać samemu od podstaw

Edytowano przez ernig
