Prośba o pomoc w podłączeniu sterownika do rolet.

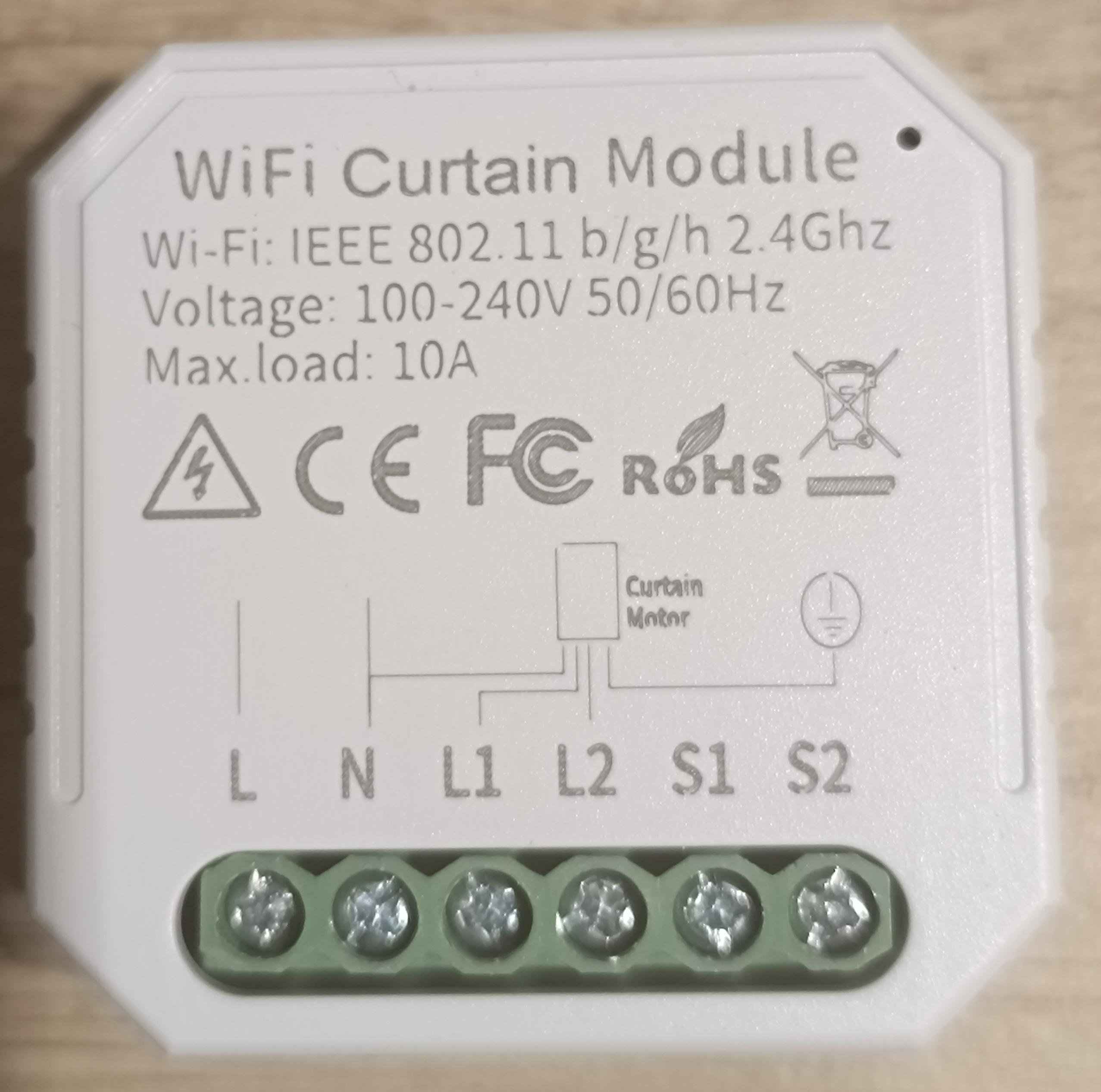

1. Miałem taki sterownik ale się popsuł.





2. Podłączony był on tak:

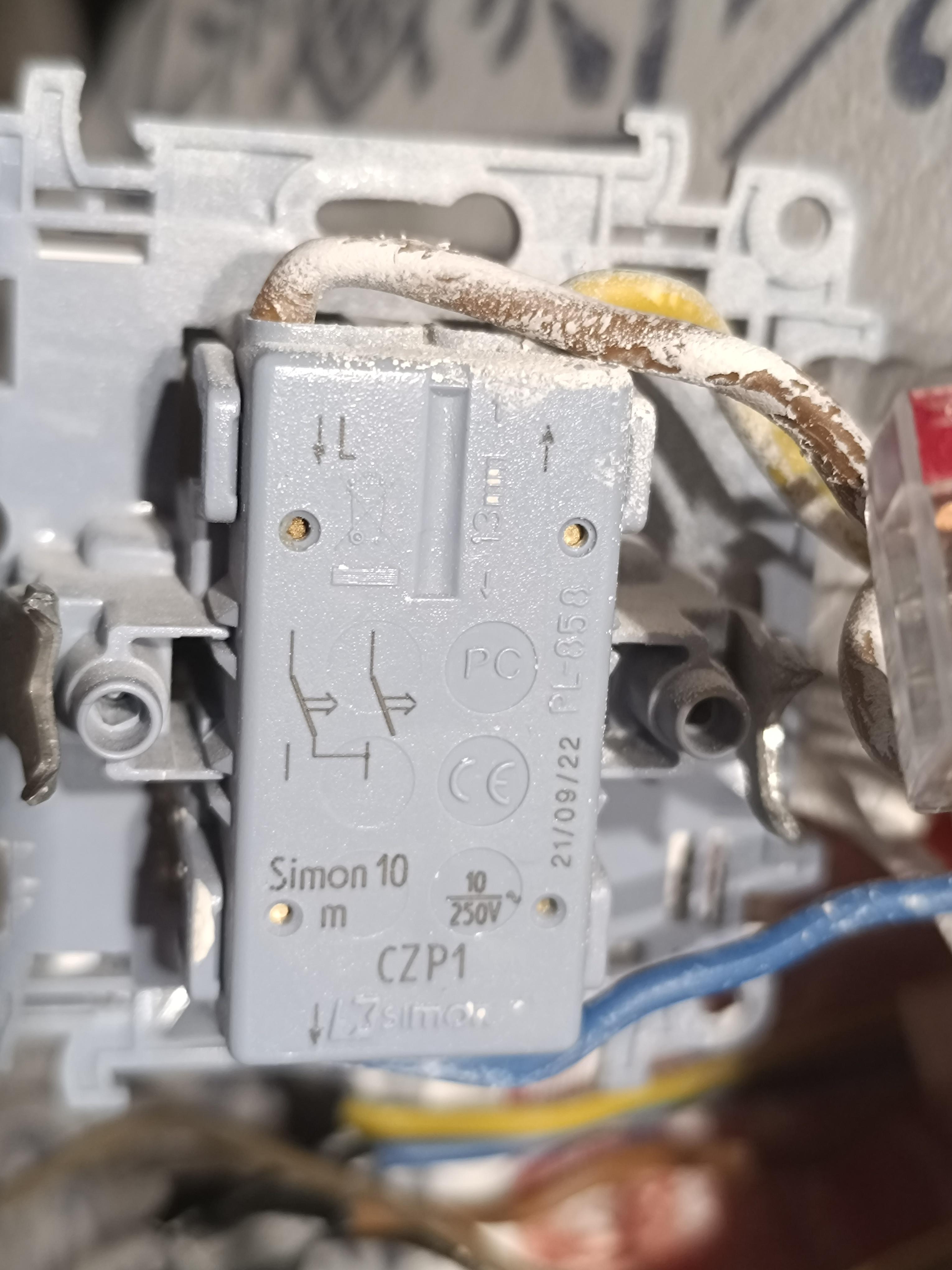

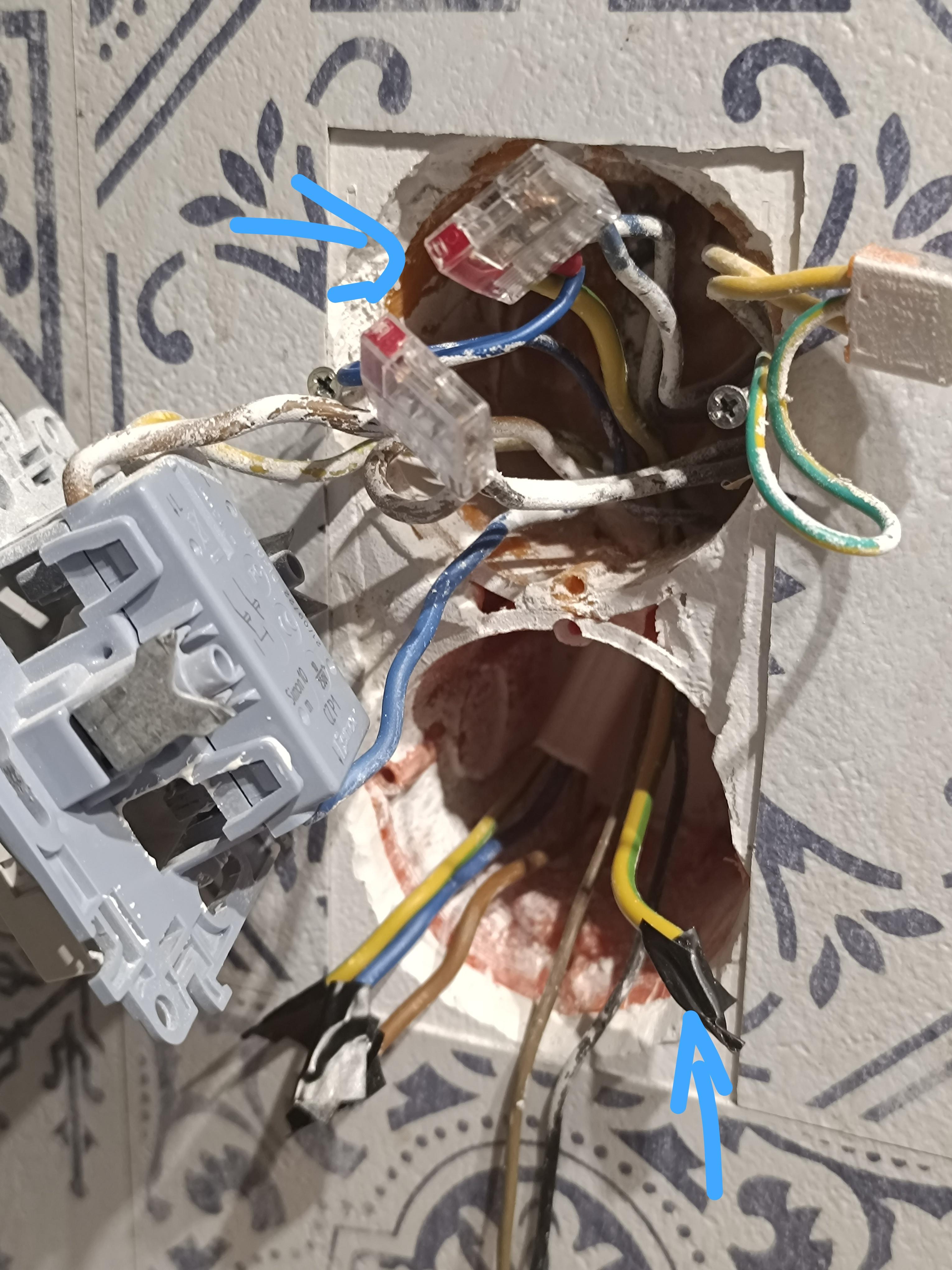

Niebieskie strzałki pokazują żółty kabel podłączony do szybko złączki z niebieskimi kablami. Brązowy i czarny w środku na dole to kable od silnika, niebieski od silnika i góry podłączony do niebieskich. Po lewej na dole kable wychodzące z włącznika manualnego do rolet.

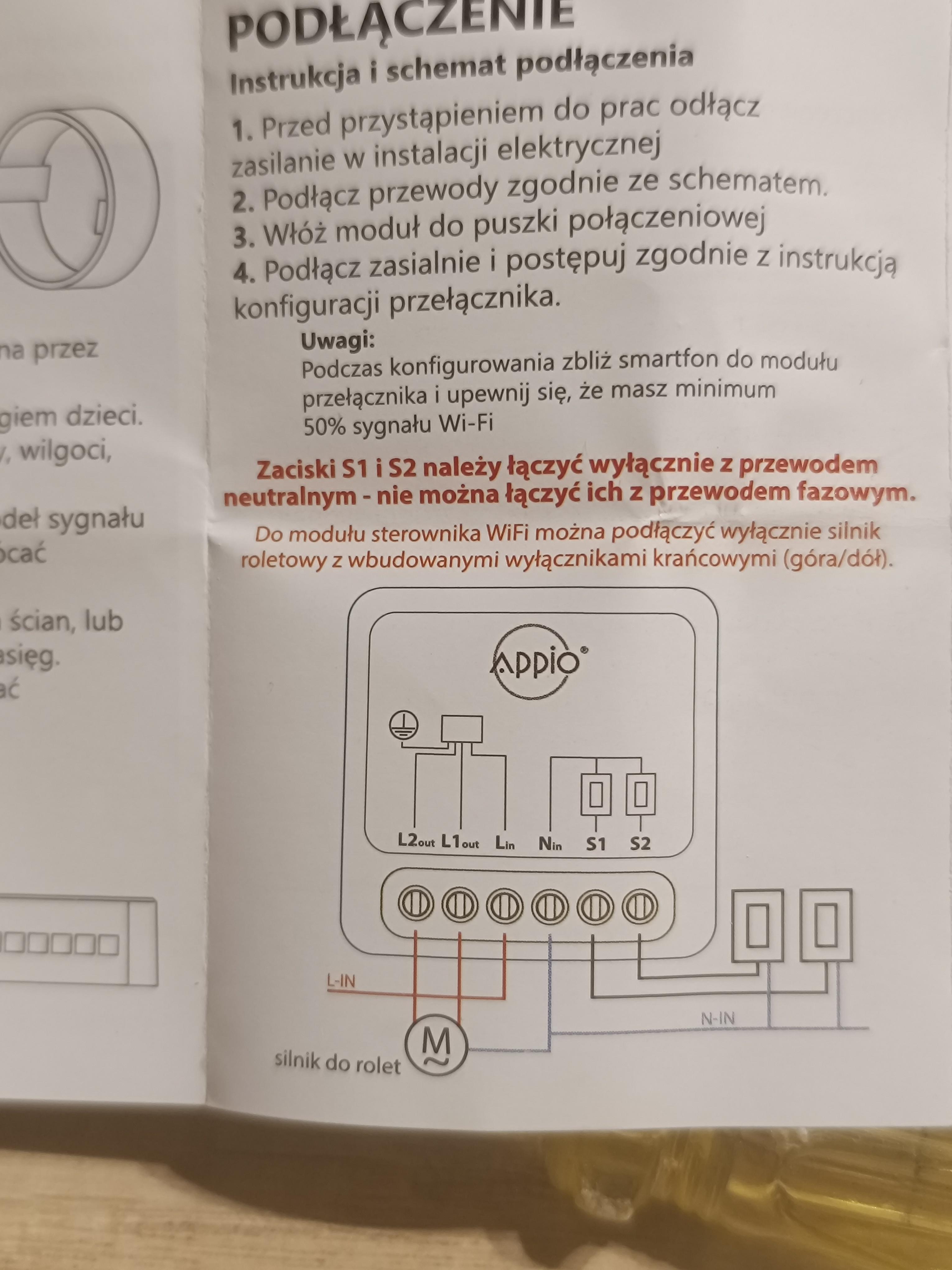

4. Natomiast nowy sterownik na taki schemat i za bardzo nie rozumiem jak to ma być podłączone. Na pewno inaczej niż było. Trzeba teraz inaczej kable podłączyć przed sterownikiem.



Dobrze rozumiem, że do manualnego włącznika nie wpinam teraz L, daję tylko do sterownika wifi? Natomiast to co się dzieje z N i jak to podłączyć do tego manualnego włącznika w ogóle nie rozumiem.

[Wercyngoteryx]

Na starym sterowniki masz takie same oznaczenia. L N L1 L2 S1 S2. I na nowym sterowniku masz tam samo oznaczone wejścia. Jakbyś przełożył jeden do jednego?



Nie za bardzo na zdjęciach widać jakie przewody wychodzą ze ściany.

[Wu70]

Do włącznika dajesz N tak jak napisałeś a resztę do S1 i S2 w sterowniku.

4 godziny temu, KiloKush napisał(a):

Niebieskie strzałki pokazują żółty kabel podłączony do szybko złączki z niebieskimi kablami.

Stara instalacja i żółty przypadkowy?

Jak masz normalną 4 żyłową to PE nie łączy się z N.

[AndrzejTrg]

Weź jakiegoś elektryka, 100zł dasz i spokój, a tak to nie doj że coś możesz spierdzielić, to jeszcze stracić życie, słuchając nieznajomych na necie

[KiloKush]

7 godzin temu, Wu70 napisał(a):

Do włącznika dajesz N tak jak napisałeś a resztę do S1 i S2 w sterowniku.

Stara instalacja i żółty przypadkowy?

Jak masz normalną 4 żyłową to PE nie łączy się z N.

Ten żółty to ja sam dałem bo miałem pod ręką akurat żółty. Ale on jest podłączony do złączki z wszystkimi niebieskimi: od silnika i są jeszcze 2 inne niebieskie idące do rolet będących dalej w pomieszczeniu.



Dobrze ja to rozumiem, że ten mój żółty który jest niebieskim połączony z silnikiem rolet łącze teraz z Lin w włączniku klawiszowym, a z włącznika dwa kable wychodzące podłączam jako S1 i S2 w sterowniku WiFi?

8 godzin temu, Wercyngoteryx napisał(a):

Na starym sterowniki masz takie same oznaczenia. L N L1 L2 S1 S2. I na nowym sterowniku masz tam samo oznaczone wejścia. Jakbyś przełożył jeden do jednego?



Nie za bardzo na zdjęciach widać jakie przewody wychodzą ze ściany.

Nie to na pewno jebnie wtedy bo stary sterownik działał inaczej. Tam włącznik klawiszowy dalej był podłączony pod napięcie osobno, a osobno sterownik WiFi. Tu widzę, że włącznik klawiszowy nie ma w ogóle być podłączony pod napięcie i jeszcze o tym ostrzegają.

[Wu70]

Godzinę temu, KiloKush napisał(a):

Dobrze ja to rozumiem, że ten mój żółty który jest niebieskim połączony z silnikiem rolet łącze teraz z Lin w włączniku klawiszowym, a z włącznika dwa kable wychodzące podłączam jako S1 i S2 w sterowniku WiFi?

Dokładnie, nowy sterownik jest sterowany przed N (neutralny, niebieski).

Edytowane 6 Lutego przez Wu70

[galakty]

9 godzin temu, AndrzejTrg napisał(a):

Weź jakiegoś elektryka, 100zł dasz i spokój, a tak to nie doj że coś możesz spierdzielić, to jeszcze stracić życie, słuchając nieznajomych na necie

Bez przesady, wyłączasz prąd, grzebiesz, włączasz

To nie siła

[AndrzejTrg]

Wiesz, po tym co ludzie potrafią zrobić to lepiej czasem na zimne dmuchać 🙂

[KiloKush]

1 godzinę temu, Wu70 napisał(a):

Dokładnie, nowy sterownik jest sterowany przed N (neutralny, niebieski).

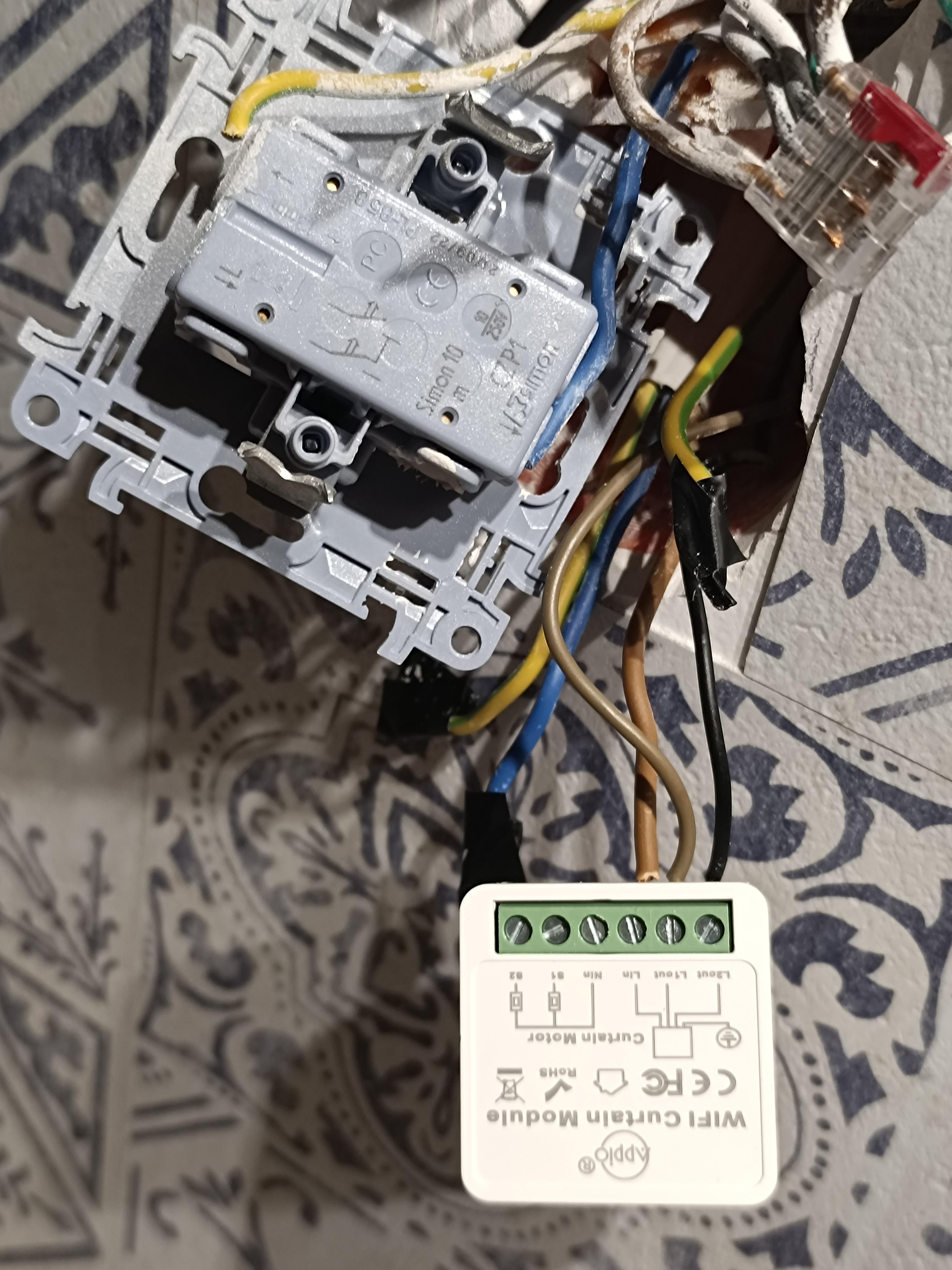

Tak podpiąłem dziś i działa ale już nie miałem czasu tego podłączyć do aplikacji. Ogólnie to włącznik klawiszowy teraz działa z dużym opóźnieniem ale tego się spodziewałem chociaż może będzie lepiej jak podłącze pod apke i skalibruje rolety. Najwyżej przełożę stary sterownik z innej rolety.

Godzinę temu, galakty napisał(a):

Bez przesady, wyłączasz prąd, grzebiesz, włączasz

To nie siła

Na szczęście nowa i dobrze zrobiona instalacja, najwyżej różnicówke trzeba znów włączyć



[duniek]

2 godziny temu, galakty napisał(a):

Bez przesady, wyłączasz prąd, grzebiesz, włączasz

To nie siła

podlaczylem kolorami, w 99% sprawdzam czy nie ma zwarcia, ale tym razem nie sprawdzilem bo przeciez spece od PV nie podlaczyli by na odwrot

jak pieprzneło to

ale nauczka na przyszlosc

[galakty]

Ja tak schodowy podłączałem, kolorami i najwyżej... Działa perfecto
