Zmieniając ponownie obszar zainteresowań. Coś takiego wystrugałem dla Kolegi na urodziny







[Buczo 59]

Widzę, że kolega ma wiele talentów! Człowiek renesansu! Świetnie to wyszło!

[ernig 257]

Dzięki.

Zabawka powstała jako prezent na 50 urodziny kolegi.











W dolnej części jest miejsce na latarkę, którą uruchamia się przez stuknięcie o ziemię.

[Buczo 59]

Na prawdę to fajnie wyszło

[ernig 257]

No dobra, myślę, że to już pora wrócić do tematów komputerowych, czyli kolejne podejście do budowy NASa .

Przeniesienie poprzedniej wersji NASa do maszyny wirtualnej przyniosło jeden problem, po za nim wszystko śmiga wyśmienicie.  Wspomniany problem dotyczy tworzenia kopii VM zawierającej Xpenology 2021 ponieważ, do utworzenia kopii VM potrzebne jest jej chwilowe zatrzymanie, a  miejscem przechowywania wszystkich beckupów VM-ek z mojego proxmoxa jest wspomniany Xpenology to jest to chwilowo niemożliwe. Bo w chwili zatrzymania VM z Xpenology tracę dostęp do przestrzeni dyskowej w NASie. Pewnie są na to sposoby ale po co z tym walczyć jak można postawić nową wersję NASa. I tak wracam do osobnego postawionego dysku sieciowego.

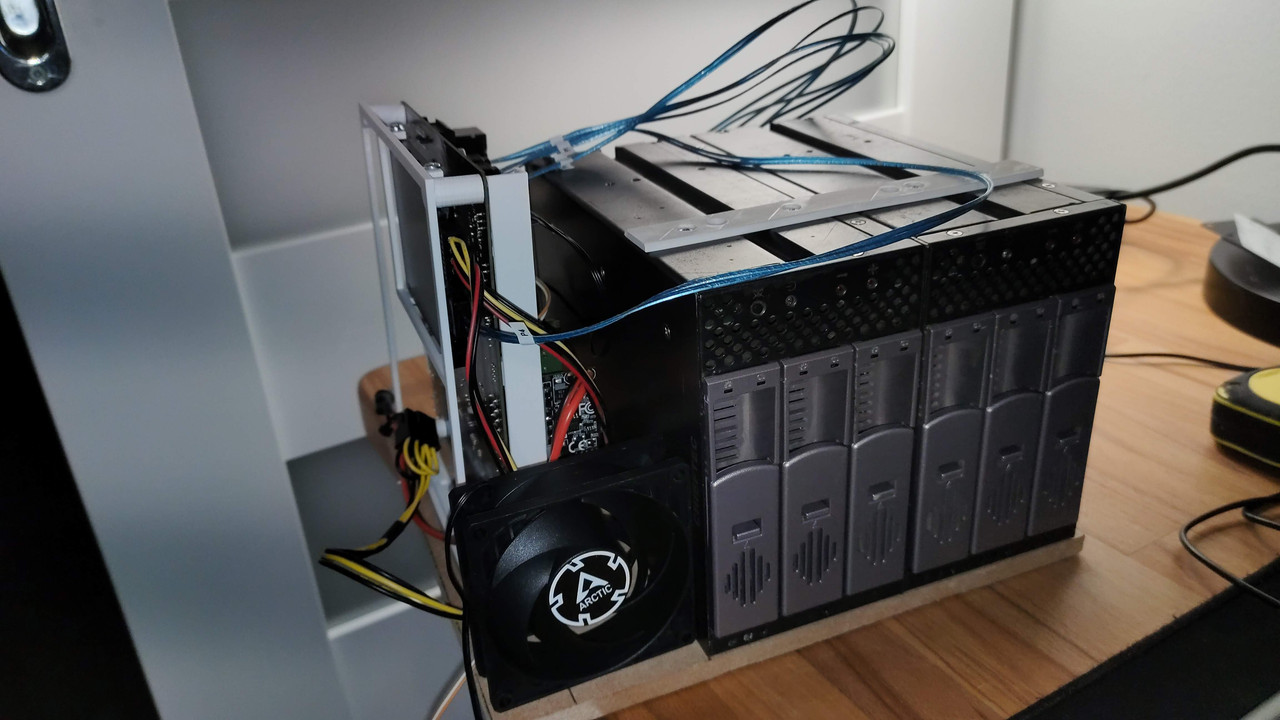

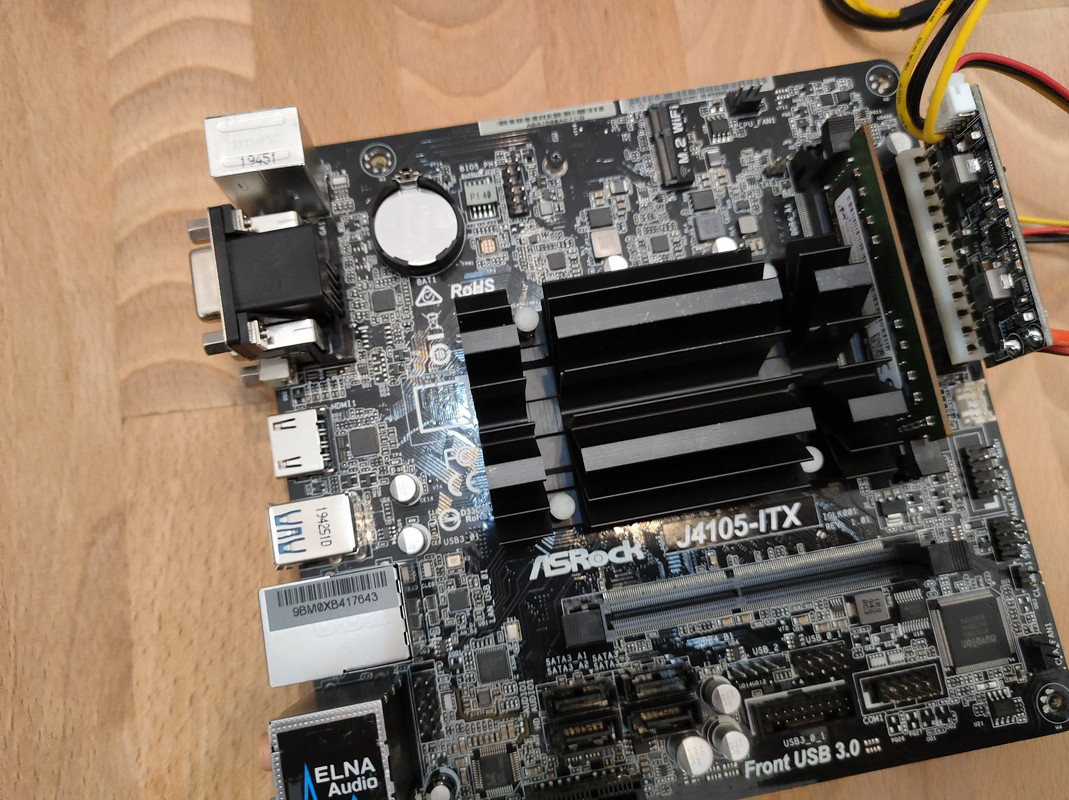

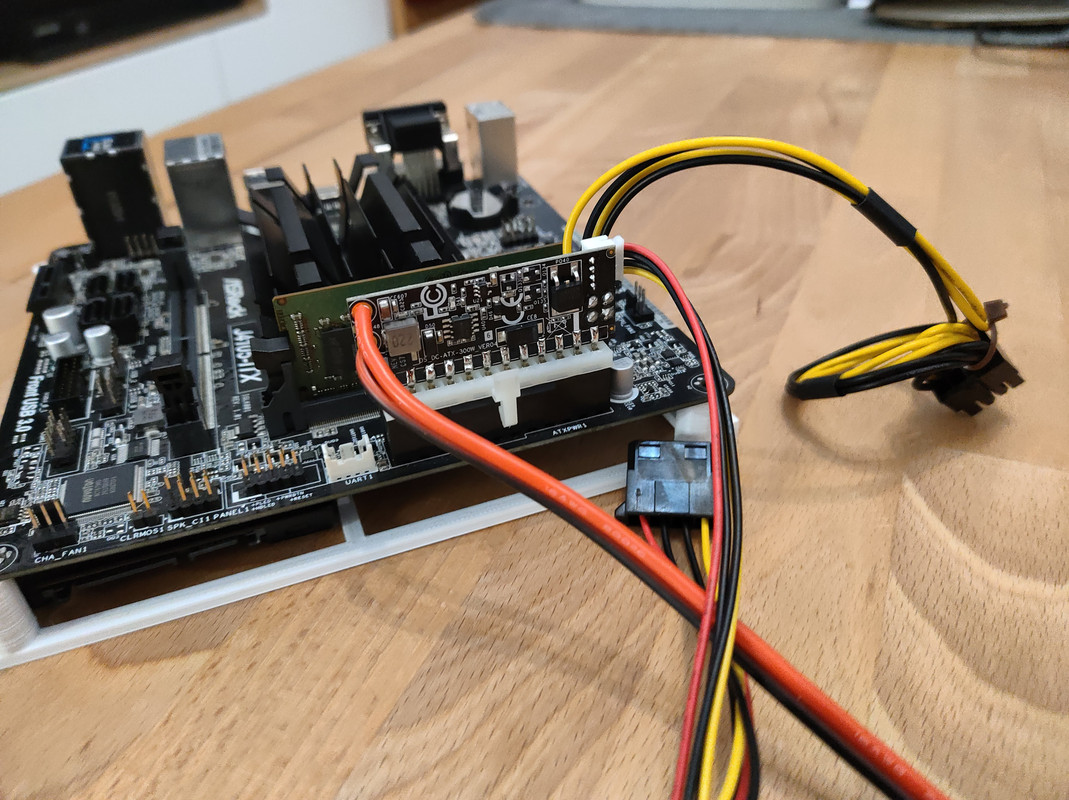

Sercem maszyny będzie płyta główna Asrock J4105-ITX, wspierana przez 8 GB pamięci. Za zasilanie odpowiadać będzie pico psu zakupiony u majfrendów.

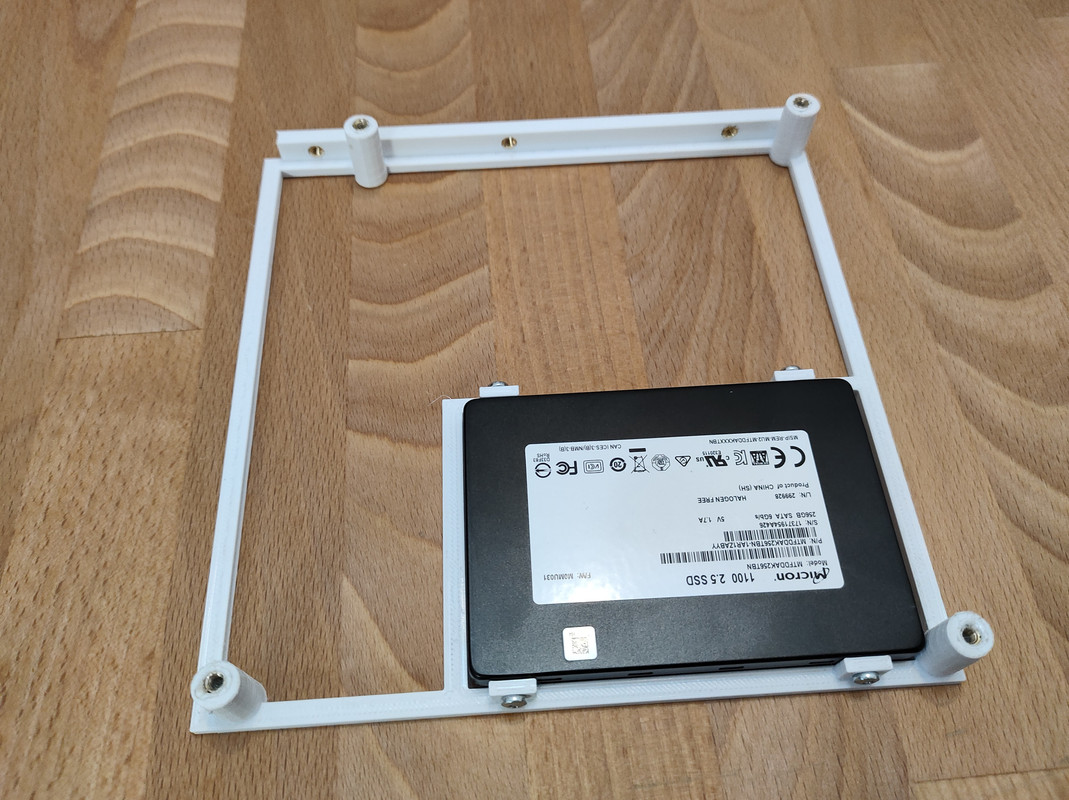

Do tego cała masa elementów z drukarki 3d i kawałek mdf jako podstawa.











Dyski będą przechowywane w dwóch kieszeniach Chifteca









Tyle na dziś . Czekam na wydruki.

[Buczo 59]

Trzeba będzie w końcu zakupić te drukarkę 3D



[ernig 257]

24 minuty temu, Buczo napisał:

Trzeba będzie w końcu zakupić te drukarkę 3D



już nie raz się przekonałem, że się przydaje

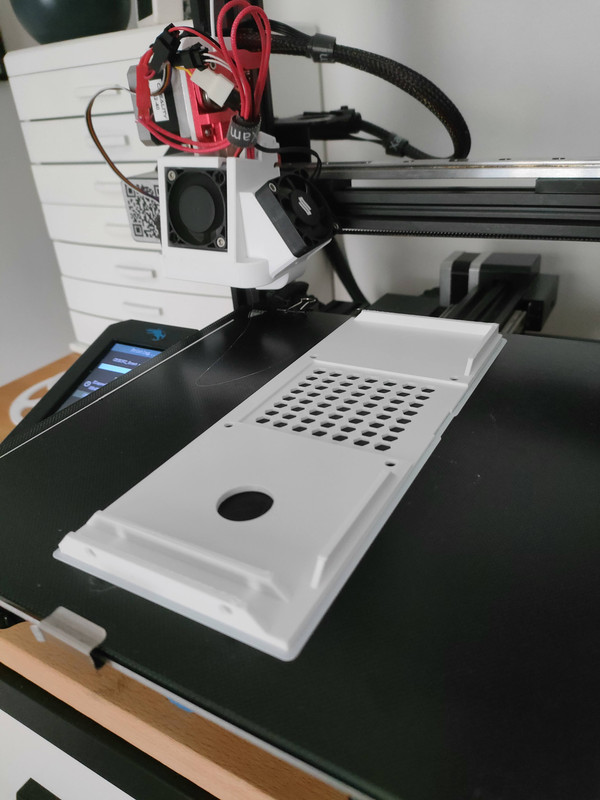

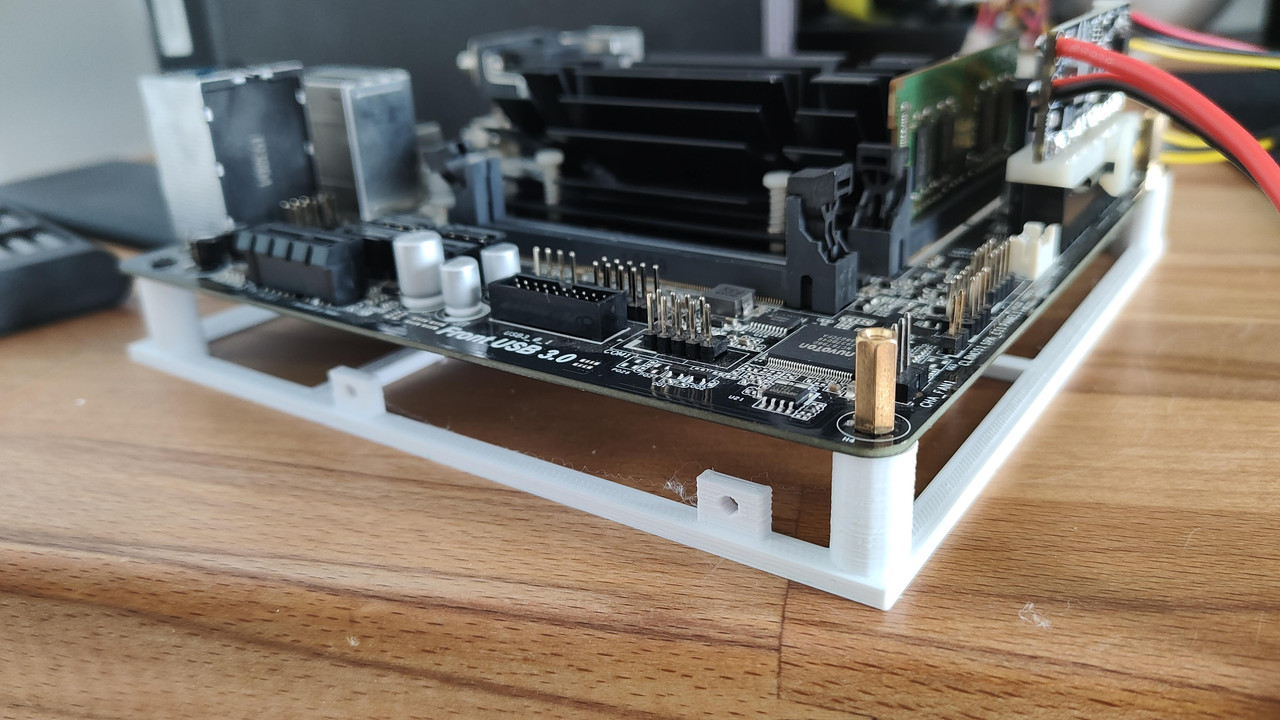

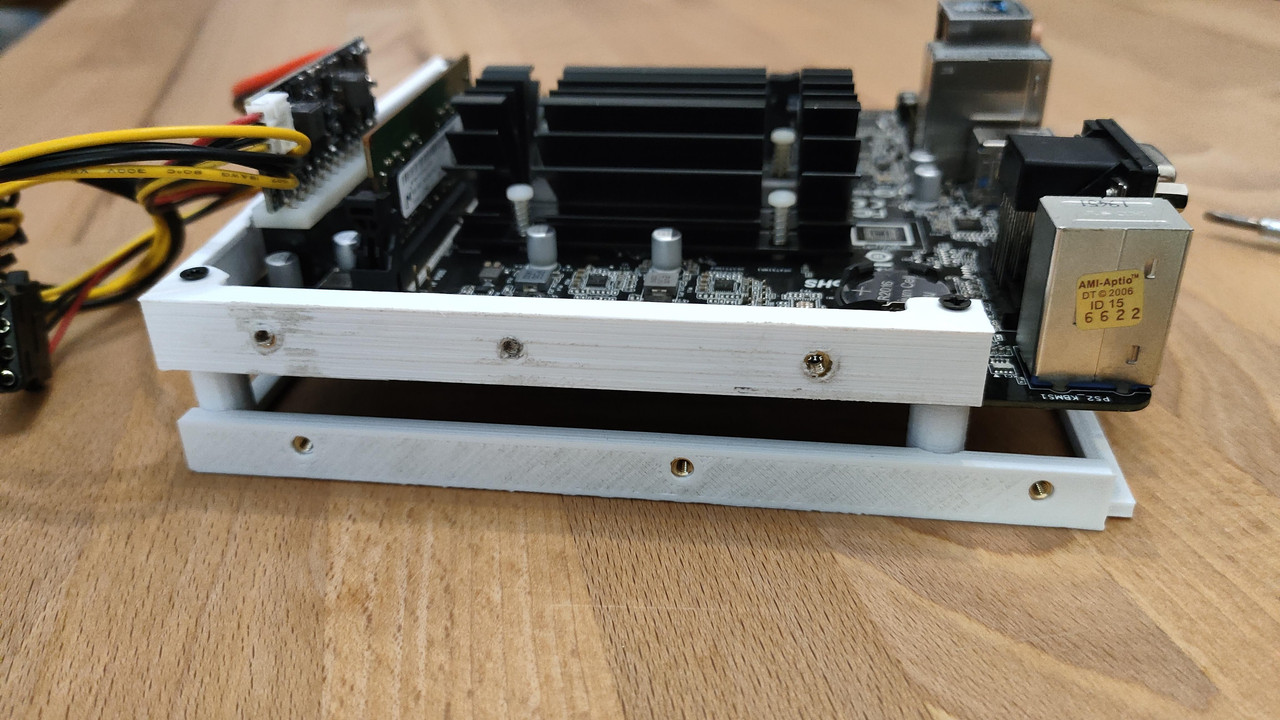

Pierwszy panel gotowy

[ernig 257]

Panel na miejscu, NAS powoli nabiera kształtów.







Czekam jeszcze na jeden adapter pcie na sata ,ale zanim dojdzie postaram się wykonać resztę paneli obudowy.



[Buczo 59]

Nabiera to kształtów

[ernig 257]

niewielki update .

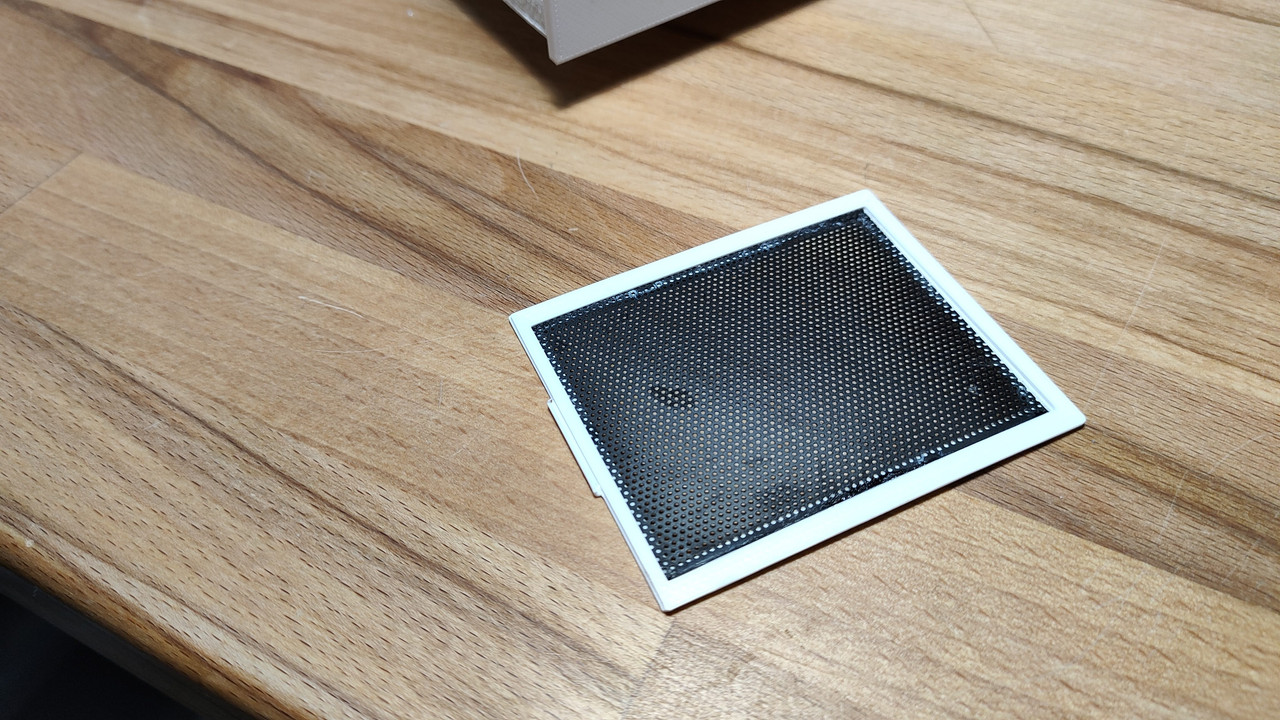

 na front wpadł filtr



[Dziarson 336]

@ernig troche rzadki nie wydaje ci sie ?

[ernig 257]

Dnia 11.03.2023 o 04:27, Dziarson napisał:

troche rzadki nie wydaje ci sie ?



jest git, wkład filtra zamówiony u majfrendów, a oni znają się na temacie

[ernig 257]

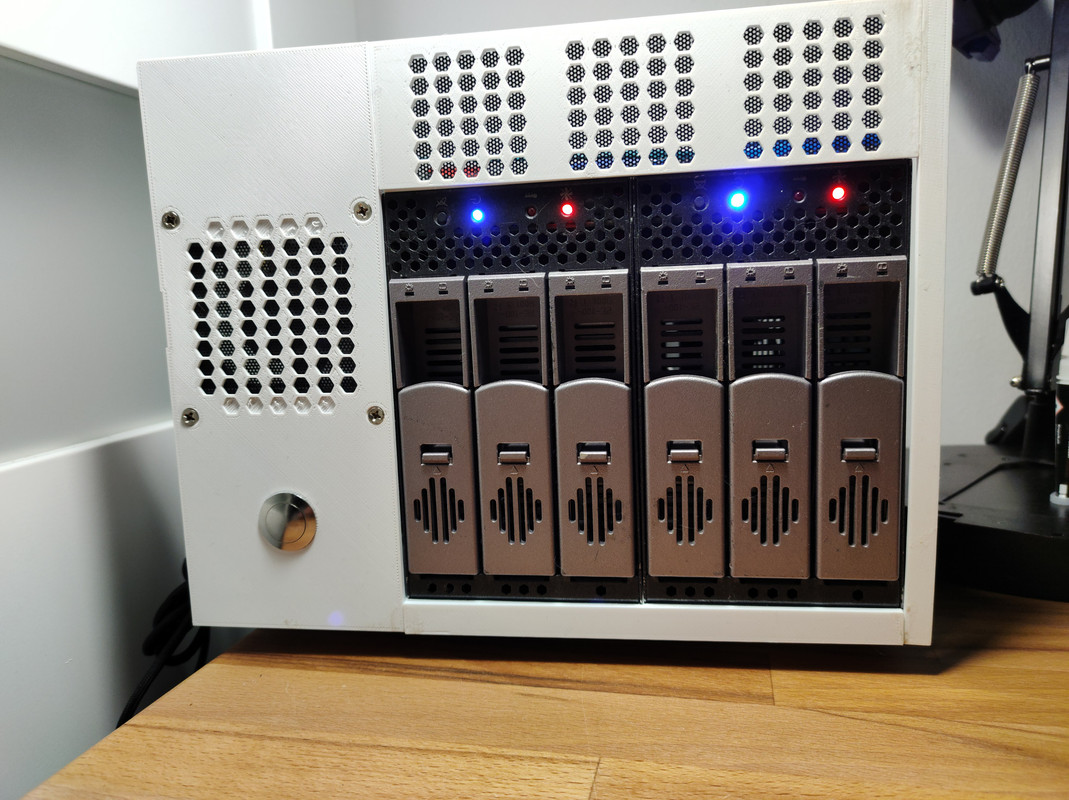

Front prawie gotowy

[Buczo 59]

Elegancko panie, elegancko

[ernig 257]

szkoda, że moja drukarka ma za małe pole robocze żeby wydrukować front w całości.

Może kiedyś zbuduję sobie większą

[Buczo 59]

Juz czekam na fotorelacje z budowy drukarki

[ernig 257]

Zabrałem się za zaprojektowanie i wykonanie kolejnych elementów obudowy.



żeby nie było, że wszystko udaje się za pierwszym razem . Element leżący obok niestety miał błąd w pomiarach, ok 2 mm i niestety nadaje się do kosza.



[Buczo 59]

Kurde szkoda, niemało materiału. Da się to jakoś recyklingować ?

[ernig 257]

zapewne można zmielić i przerobić na jakiś granulat , niestety ja takowej maszyny nie posiadam więc nieudane wydruki idą do kosza. Dlatego też staram się minimalizować takie sytuacje.


W powyższym przypadku wydruk trwał ponad 8 godzin ale nie pamiętam teraz ile poszło na niego PLA, jak sprawdzę to dopiszę.



Edyta:

78 g materiału poszło na wyrzucony element

Edytowane 22 Marca 2023 przez ernig

[ernig 257]

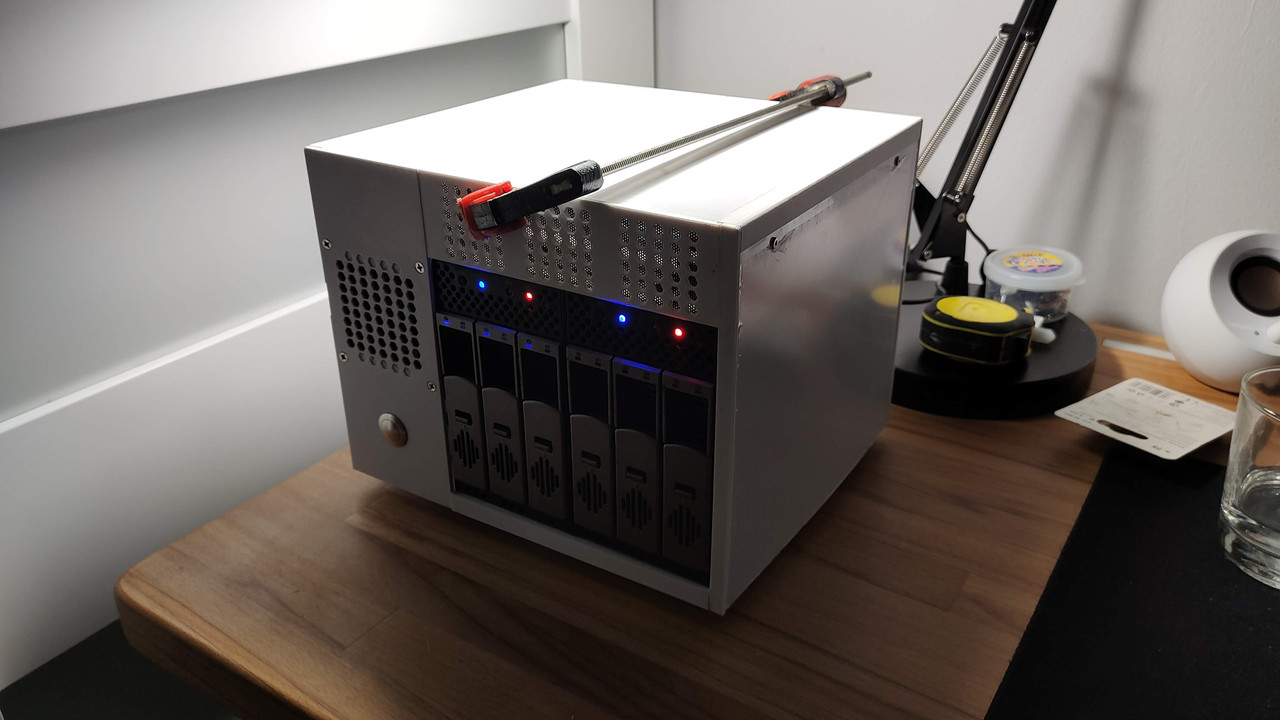

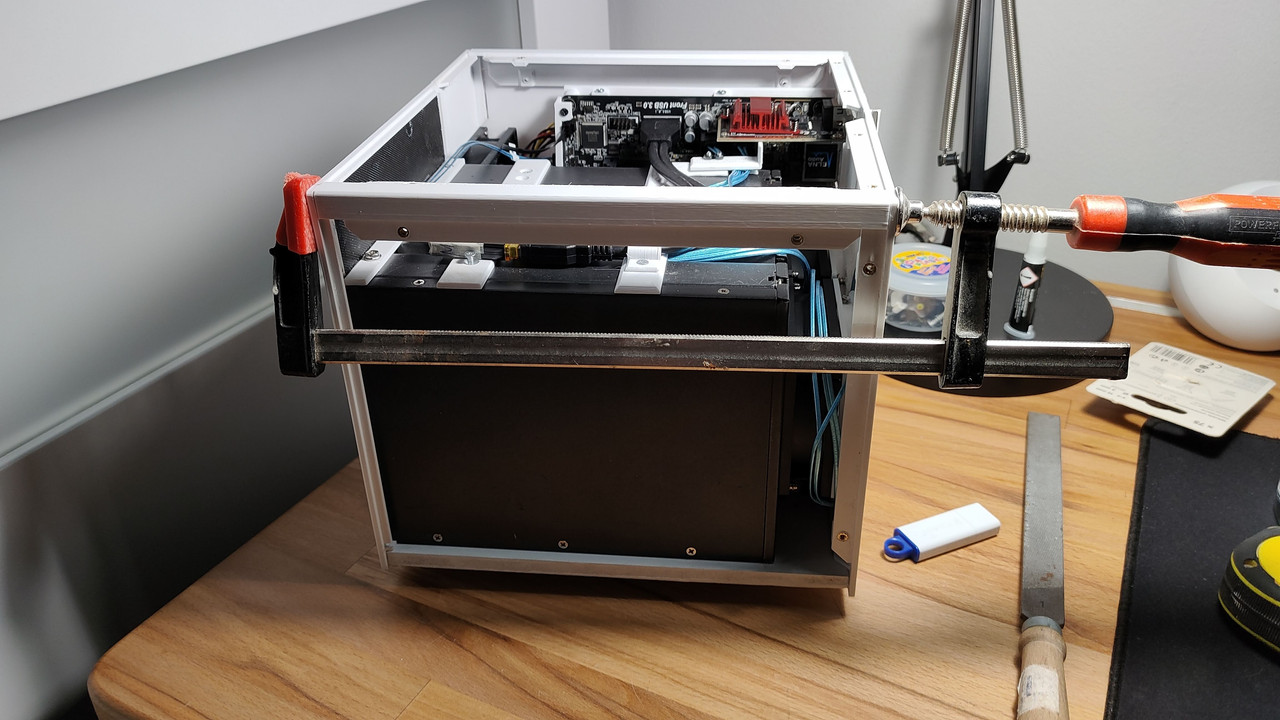

Wydrukowałem element łączący front i tył obudowy,po sklejeniu konstrukcja nabrała sztywności. Myślę że wyjdzie całkiem znośnie ;)

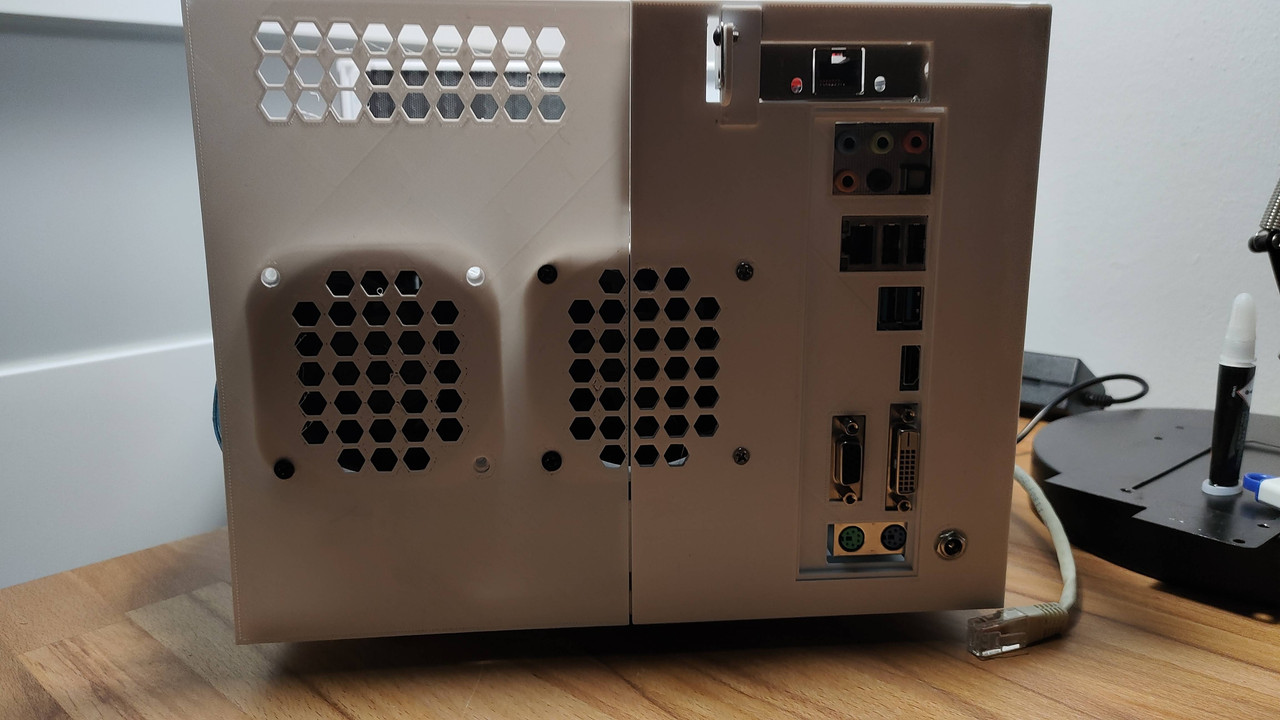

Wrzuciłem też na drukarkę projekt ostatniej części tyłu . Wydrukowałem jedynie kilka warstw żeby sprawdzić czy wszystko pasuje.





Po niewielkich korektach powinno być ok.



[Buczo 59]

Widać już temu koniec ;)

[ernig 257]

A no widać ;), wyjątkowo szybko idzie mi ten projekt.

W łykend udało się dopaść do drukarki i dodrukować brakujące elementy.

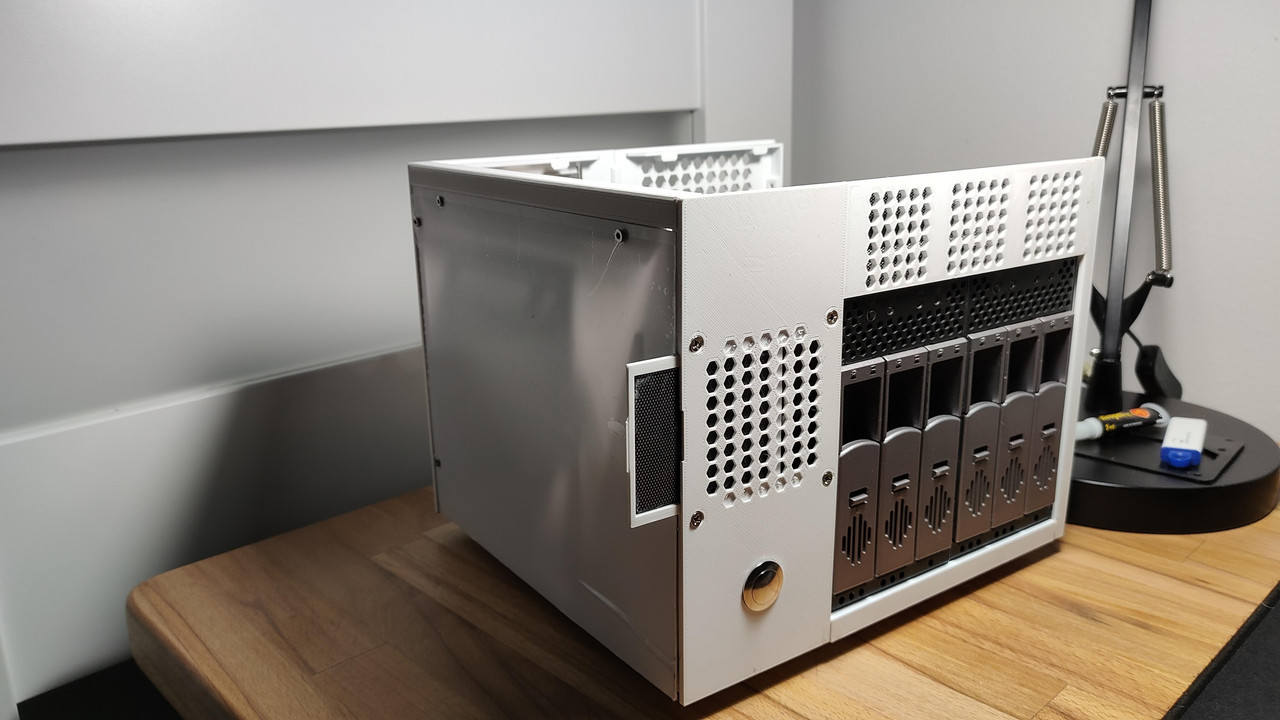

Wpadły też panele boczne oraz górny.











Do wykonania zostały jeszcze zatrzaski od strony frontu, do wszystkich paneli paneli, poprawienie mocowania prawego panelu  oraz naklejenie maty wygłuszającej .

Myślę, że w tygodniu uda się ogarnąć brakujące elementy i będzie można przejść do następnego projektu.



[Buczo 59]

Idziesz jak burza!

[ernig 257]

Zakończenie projektu przedłużyło się delikatnie przez nieplanowany upgrade drukarki i jeden z 8 Tb dysków zainstalowanych w NASie, który odmówił współpracy.

Jednak to co było możliwe do realizacji bez powyższych elementów to, na osłonach pojawiły się pianki wygłuszające, wiem że g-no dadzą ale walały mi się po piwnicy więc postanowiłem coś z nimi zrobić .

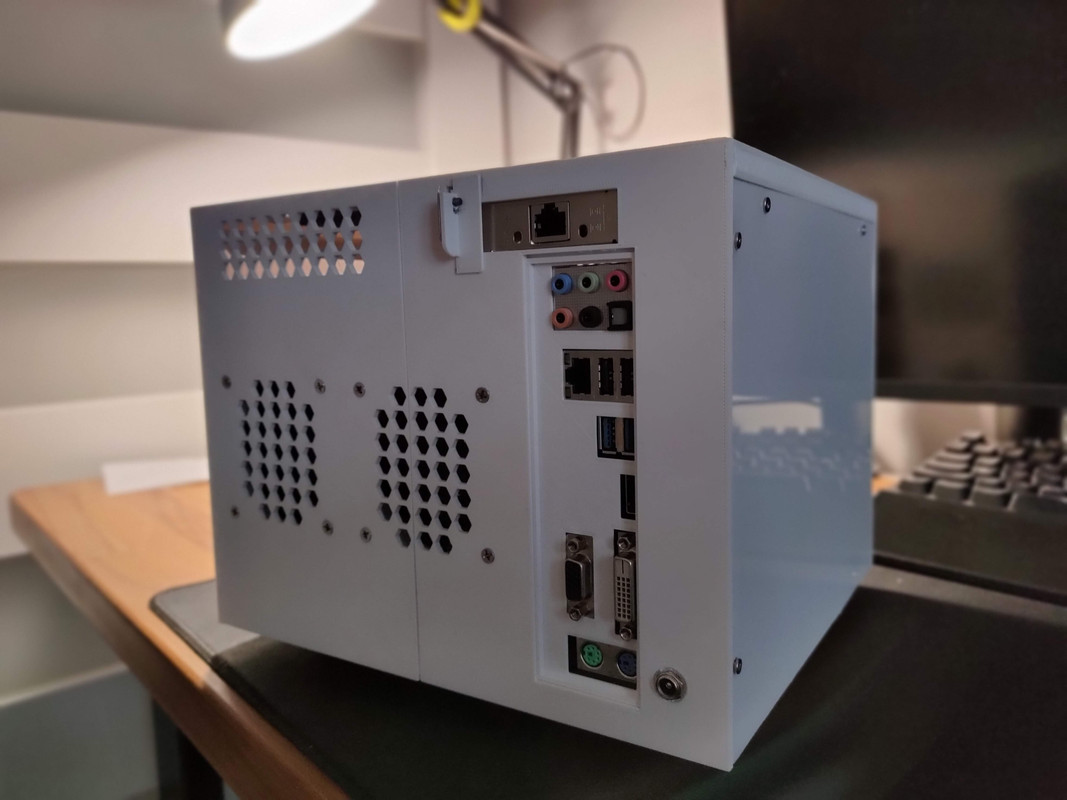

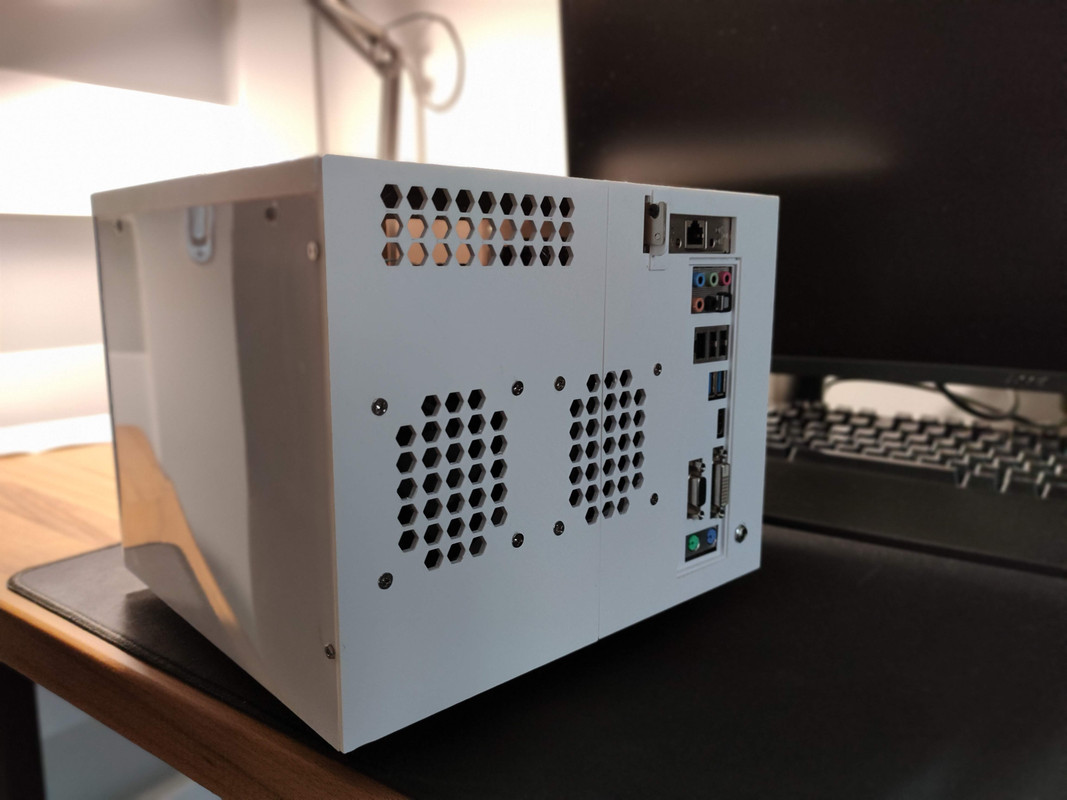

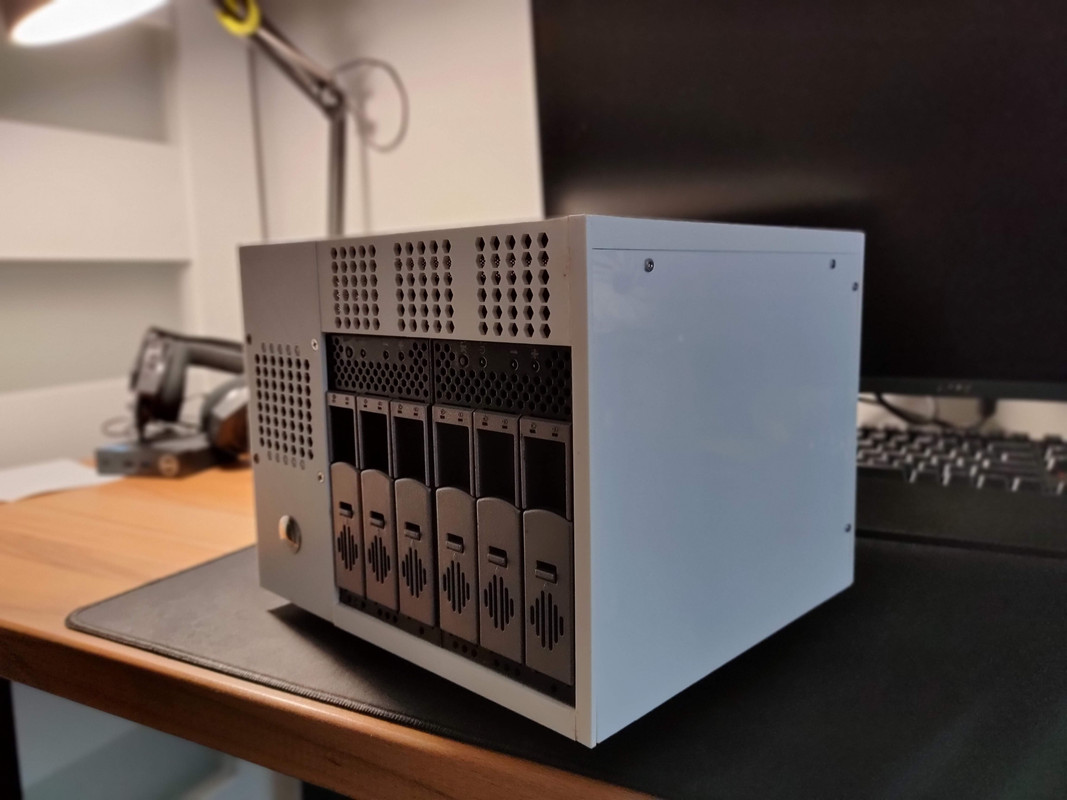

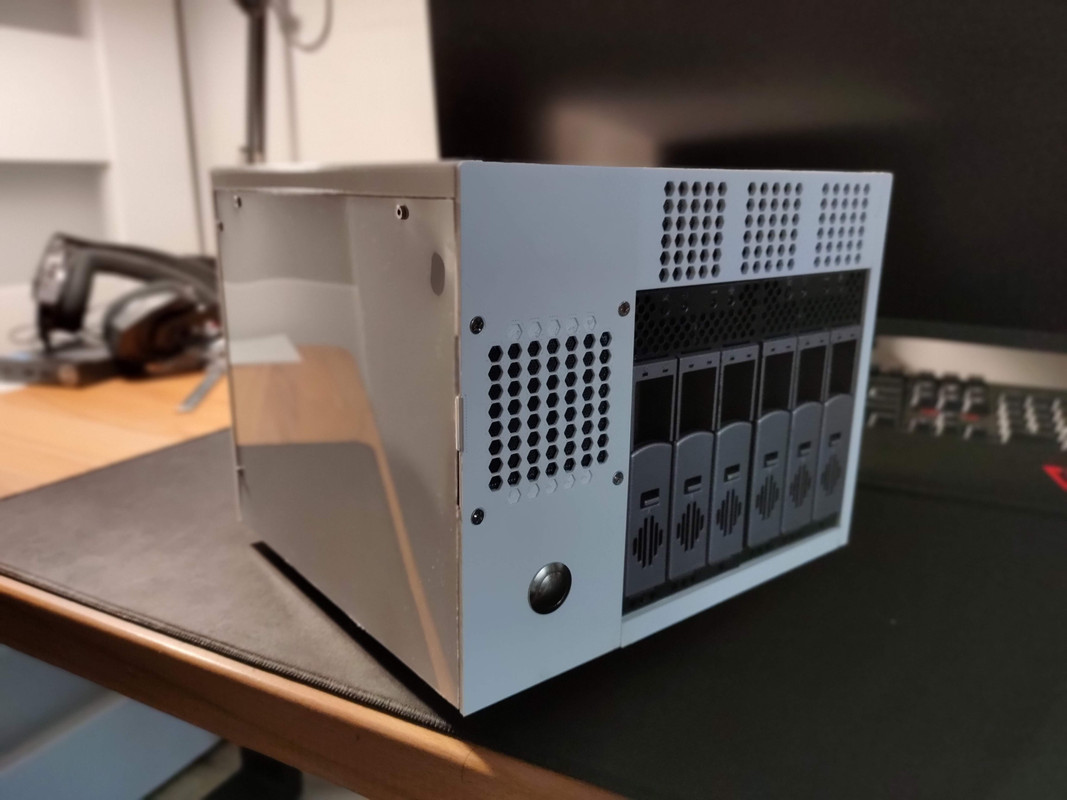

Po uruchomieniu drukarki , wydrukowałem brakujące klipsy i mocowania i moglem ostatecznie złożyć obudowę, która wygląda tak.

Specyfikacja:

mobo : Asrock J4105-ITX,

ram :    12 GB,

PSU:    picopsu 300 W

HDD:  do 5 szt 3,5" x 1 x ssd 256 GB,

inne : kieszenie na dyski 2x Chieftec SST-2131SAS, adapter M2 DO SATA3, karta pci-e LAN 2,5 Gb/s











Dzięki za uwagę.

Projekt NAS 2023 należy uznać za zakończony.



Edytowane 7 Kwietnia 2023 przez ernig

[Buczo 59]

Nie no Panie, wyszło elegancko! Z bliska może, ale tak na fotach nie zauważysz ze to domowa robota! Świetne!
