13600K w OC–tuning, bios setup, czyli 14600K po liftingu w UV

[ITprospector 11]

Koledzy,
załączam swoje setups bios, które uważam, że dobrze działają, a dobre rady z chęcią przeczytam, jak i ew. wstawię sensowne poprawki.
Potem planuje wstawić drugi setup okolic 5400/4300MHz i > jeszcze.



Informacyjnie by nie wzbudzać emocji i zbędnych pytań:
Poniższe konfiguracje OC i UV z BIOS staram się ustawiać z myślą o pełnej kontroli ustawień, czyli przy minimalnym wykorzystaniu opcji auto.

Główny nacisk położono na możliwość ręcznego ustawienia parametrów OC i UV w jak najszerszym zakresie bios, z uwzględnieniem pełnej krzywej napięć.

Konfiguracje obejmują zawsze zarówno zachowanie systemu w stanie bezczynności (idle) z aktywnymi C-STATES, jak i pod pełnym obciążeniem, z odpowiednim zarządzaniem limitem mocy (power limits) oraz napięciem. Czyli nie ma sztywnych napięć, więc elastyczność napięć i poboru energii w idle & load zachowana, czyli w idle, grach, film, net, to mimo OC platforma pobiera mało prądu.



Chłodzenie Noctua U12A z jednym Fan !!! gdzie optymalizacja krzywej w bios mam na cisze,
2x16GB DDR5 6000_OC_6400, Hynix M-die (OC_timings),
DDR5 konfig bios timingi - POMIJAM CELOWO NA RAZIE, koncentracja wyłącznie płyta vs cpu



Uwaga: Wszelkie zmiany dodatkowe dot. danego OC i danego Setup Bios są w danym kolorze oznakowane poniżej:

13600K_OC_Pcore =5300MHz/Ecore =4000MHz, czyli taki chyba 14600K po liftingu i UV.

Temperatury pod obciążeniem uważam za ok na 1600rpm 1xFan cpu Aircooler,

Testy Cinebench R23 średnie 25100-25200 pkt.

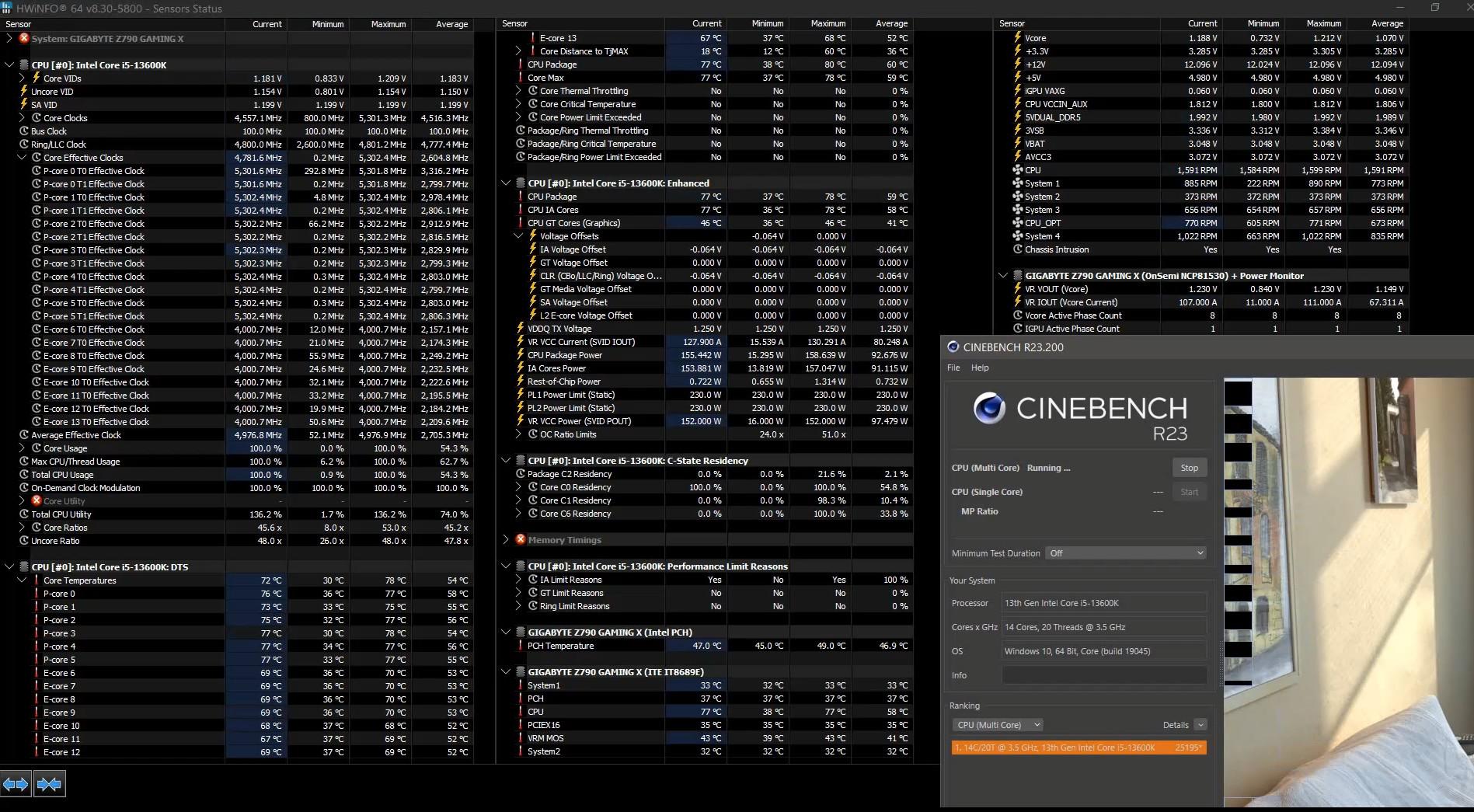

Temperatury Cinebench R23 = 77st. na koniec testu,

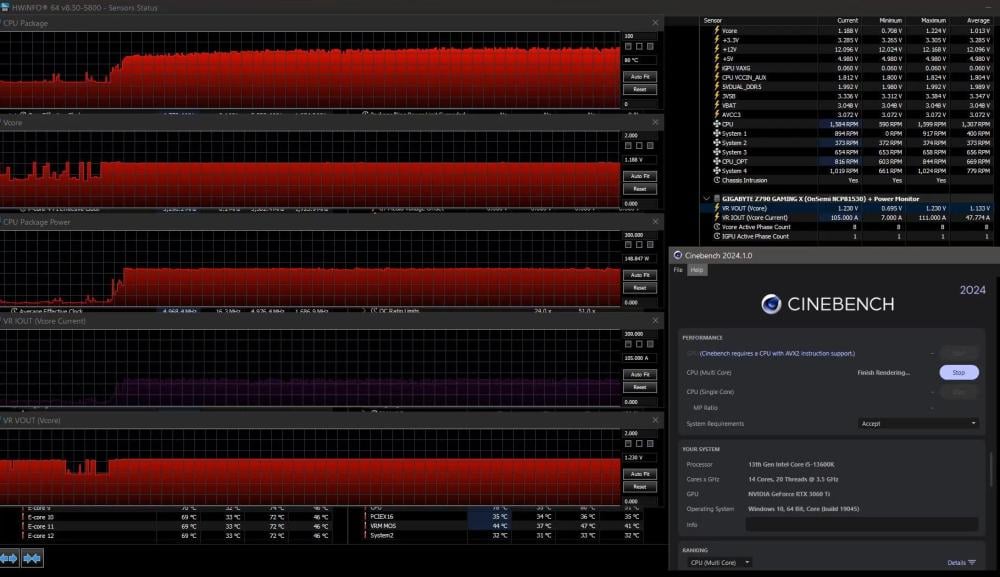

Cinebench 2024 = 81st. na koniec testu,

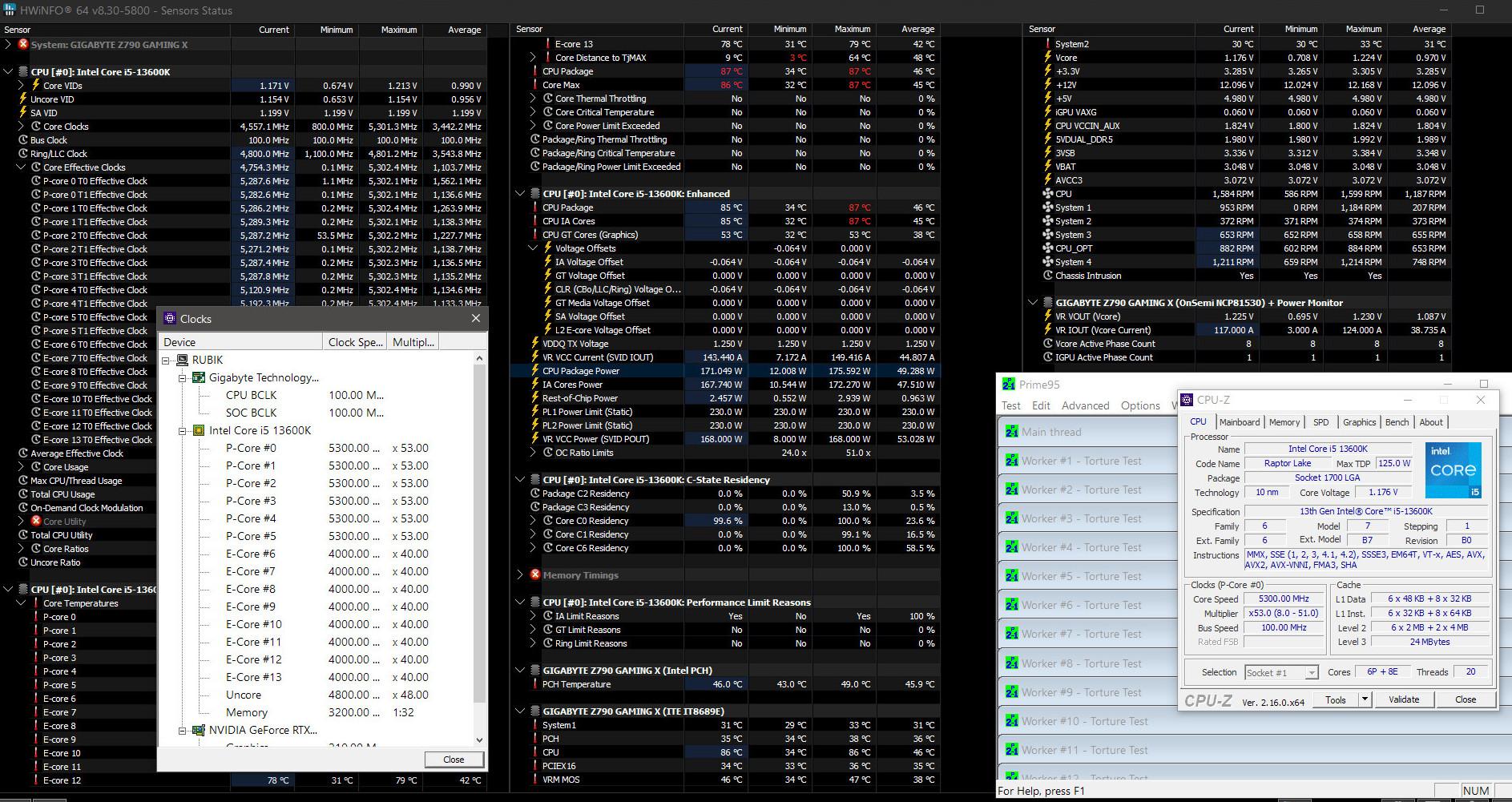

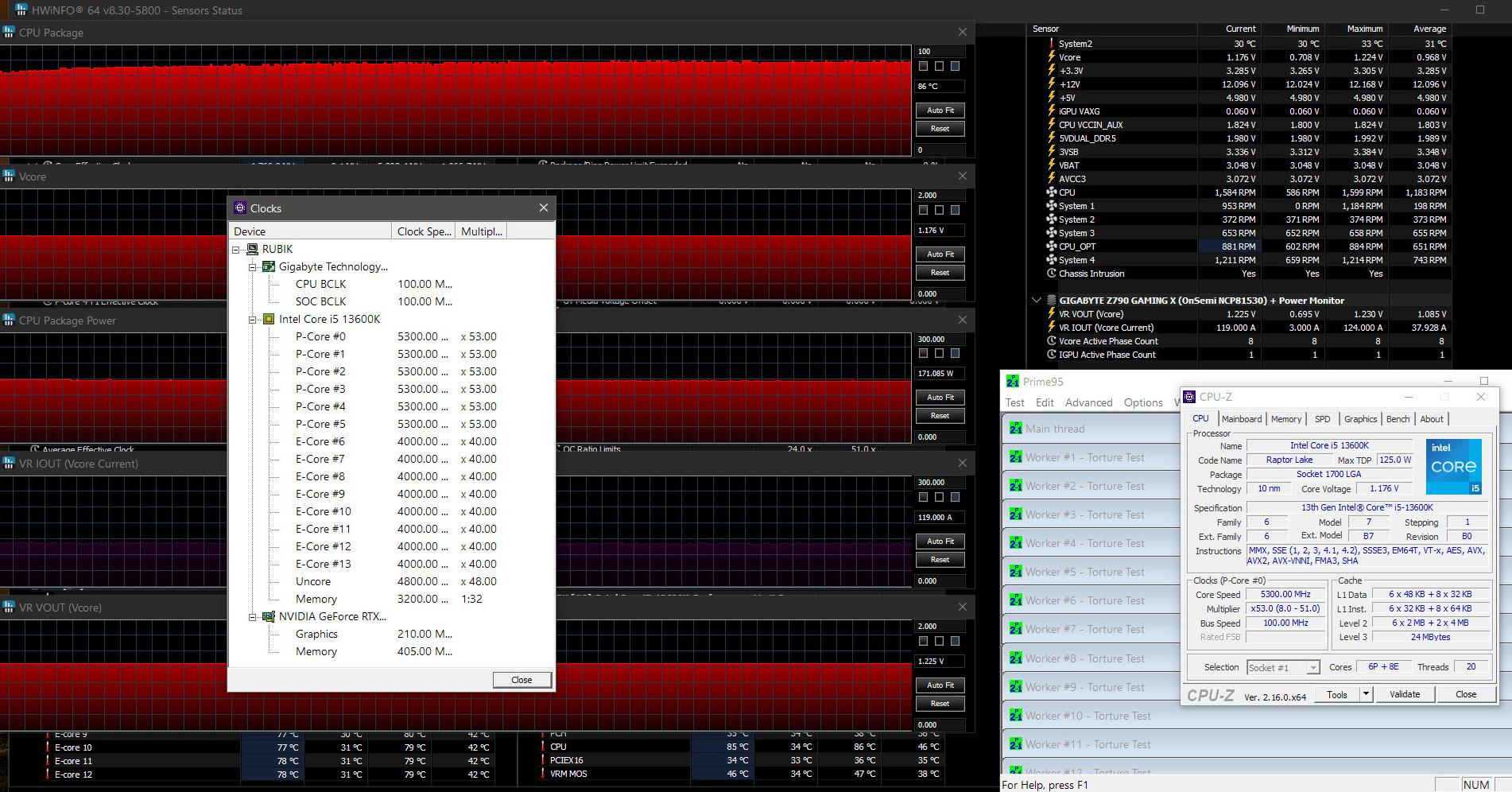

Prime_smallFFT_L1L2L3_AVX-off = 87st. po ustabilizowaniu,

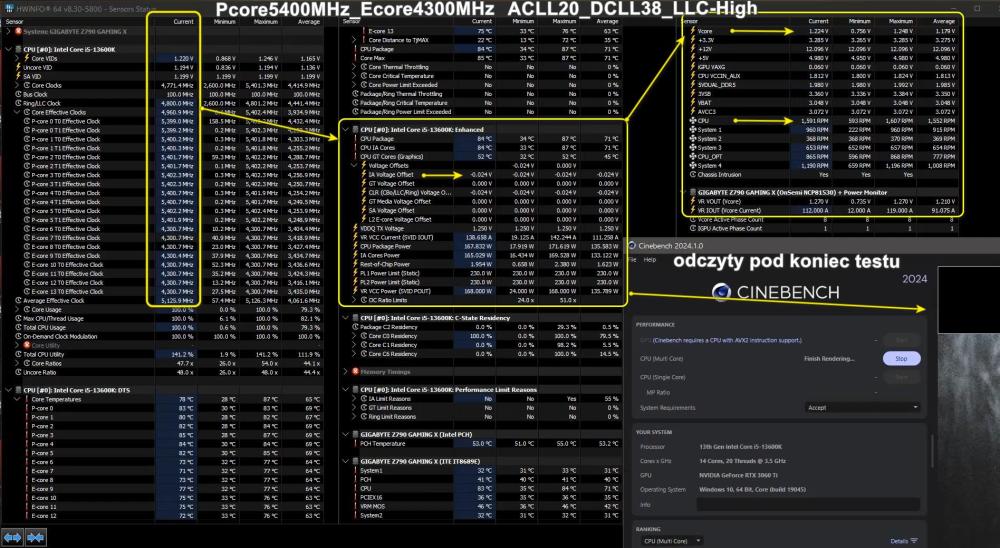

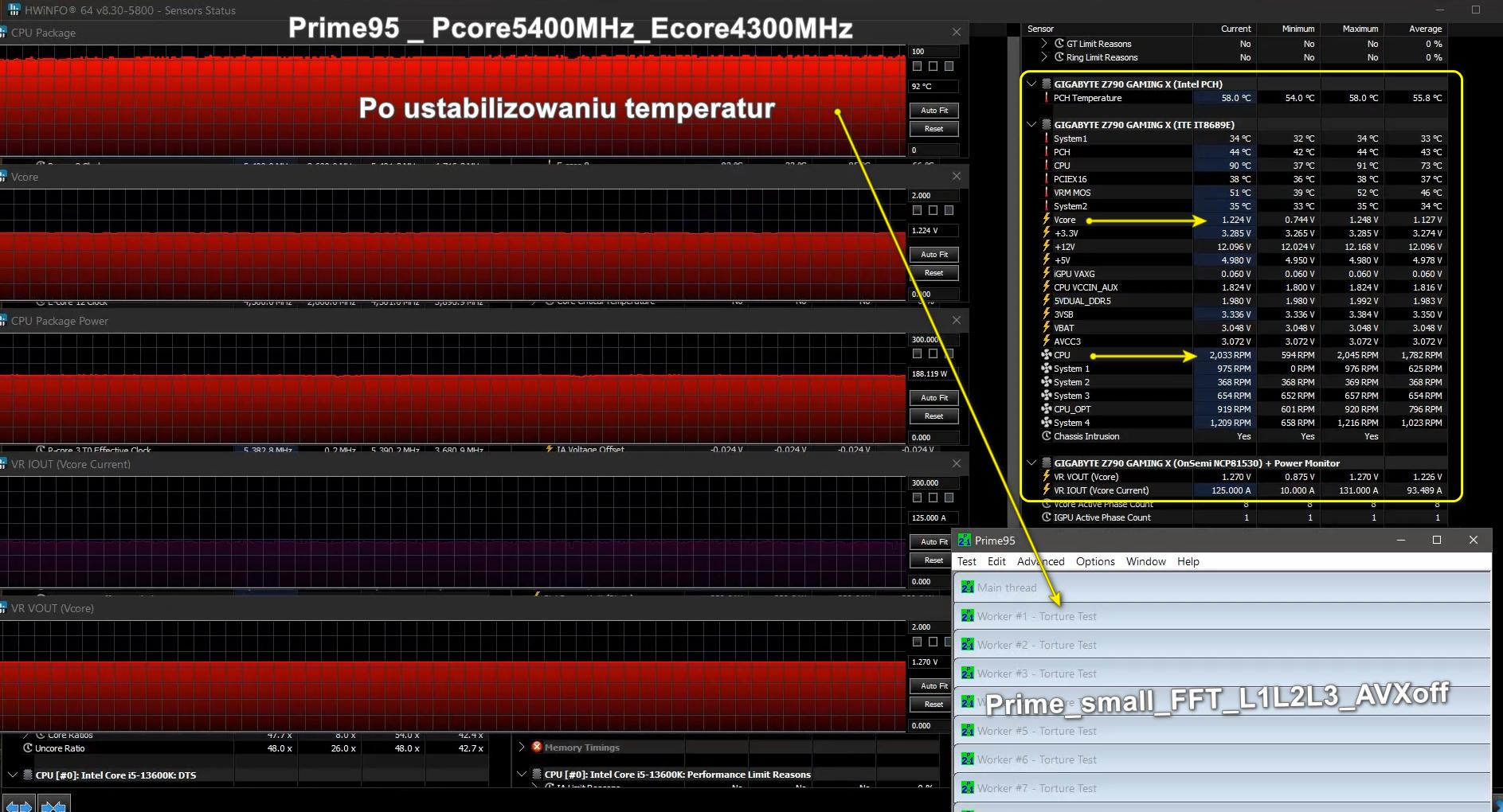

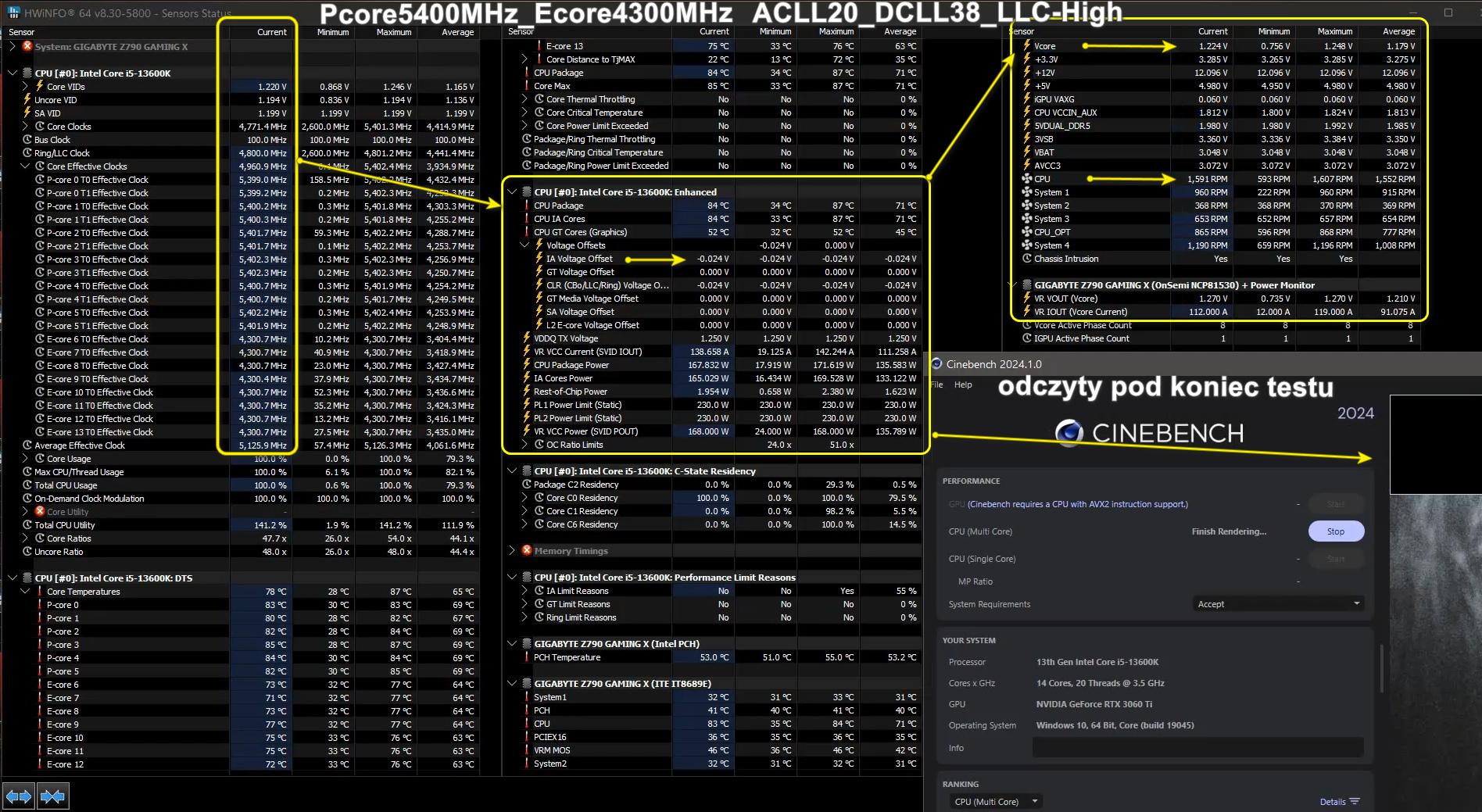

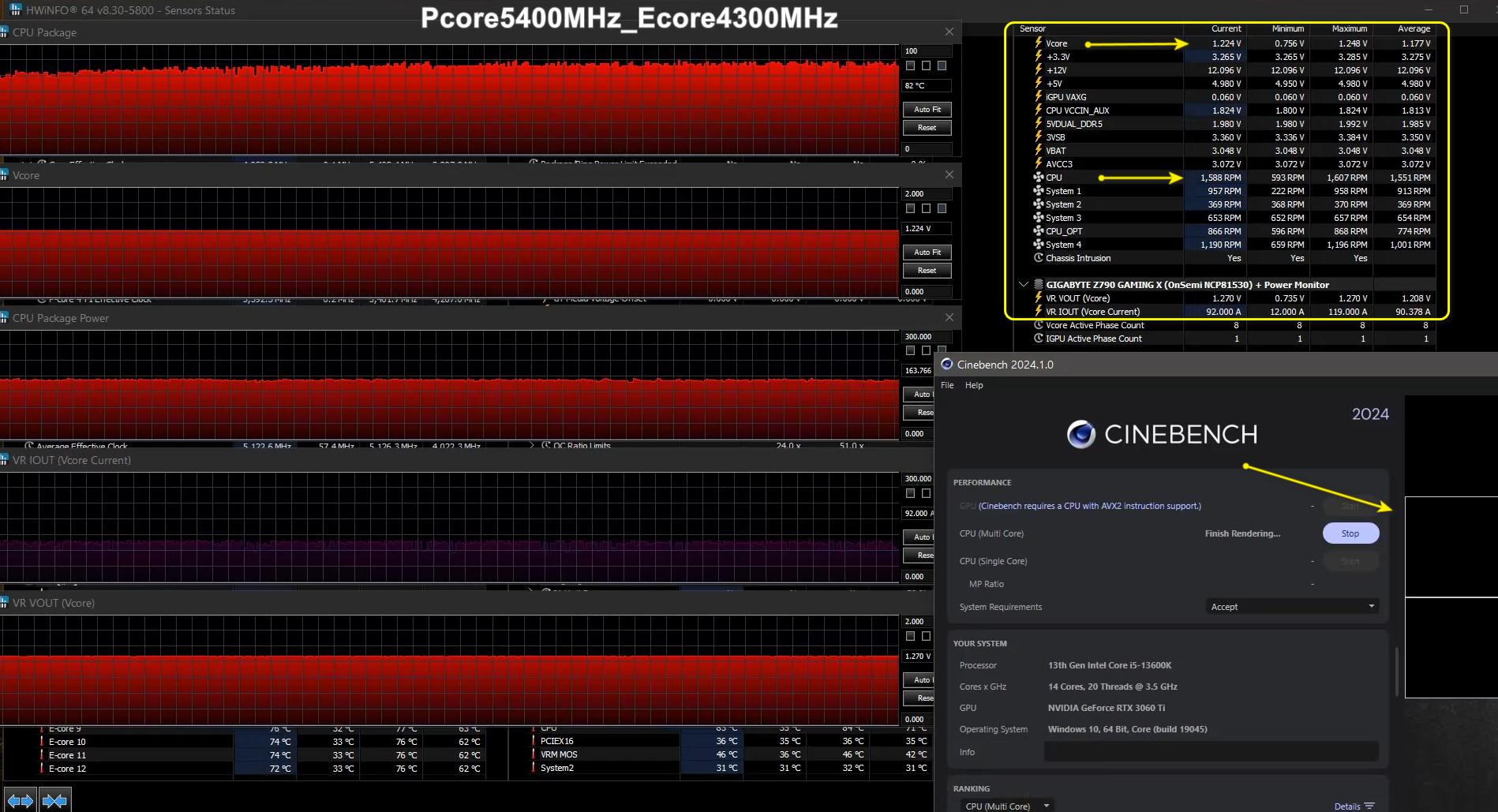

13600K_OC_Pcore =5400MHz/Ecore =4300MHz, czyli taki chyba 14600K po liftingu w UV i małym OC

Testy Cinebench R23 średnie 26100 pkt.,

Cinebench 2024 = 84st. na koniec testu,

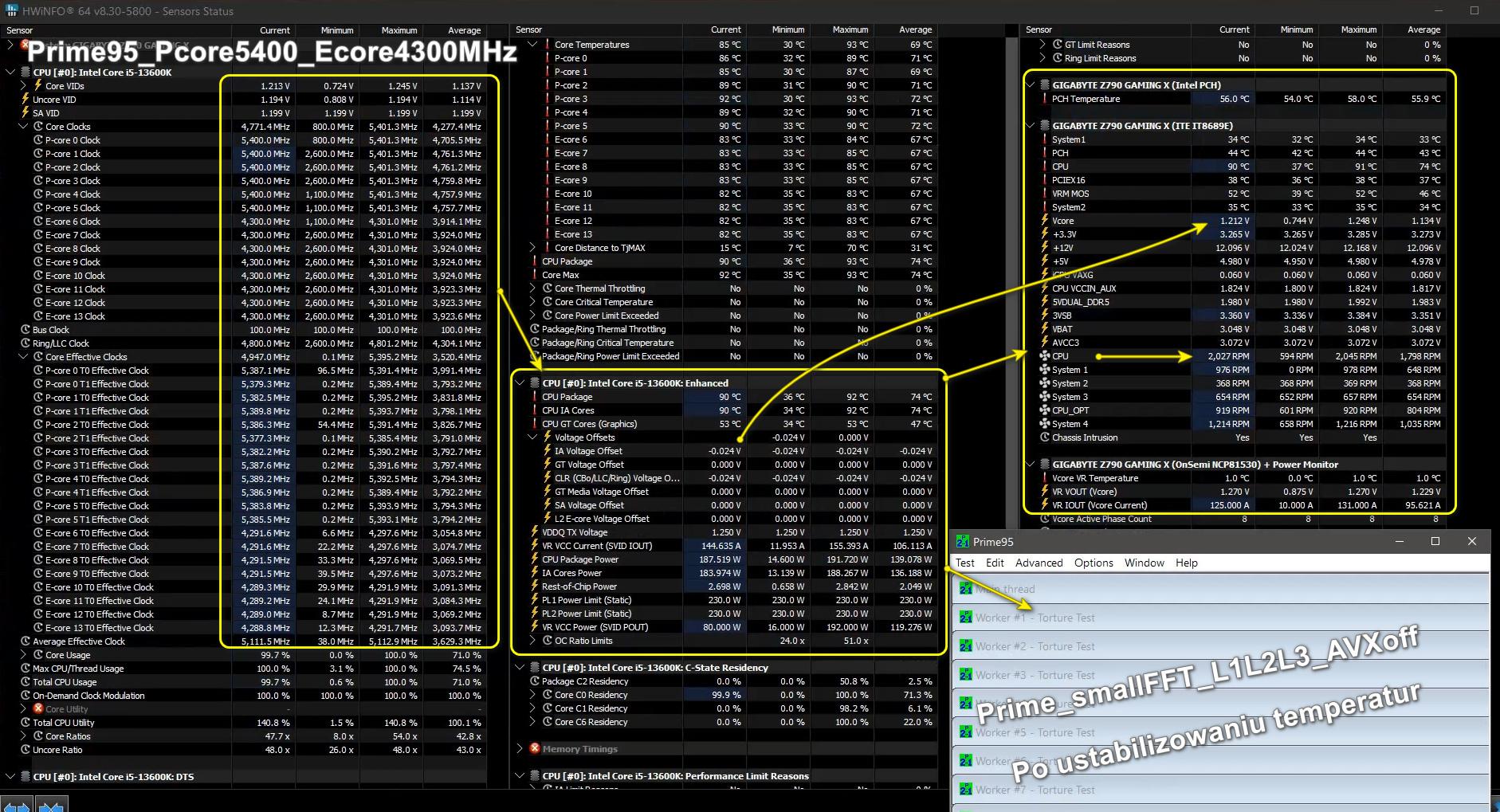

Prime_smallFFT_L1L2L3_AVX-off = 92st. po ustabilizowaniu, gdzie cpu fan 2000 rpm,

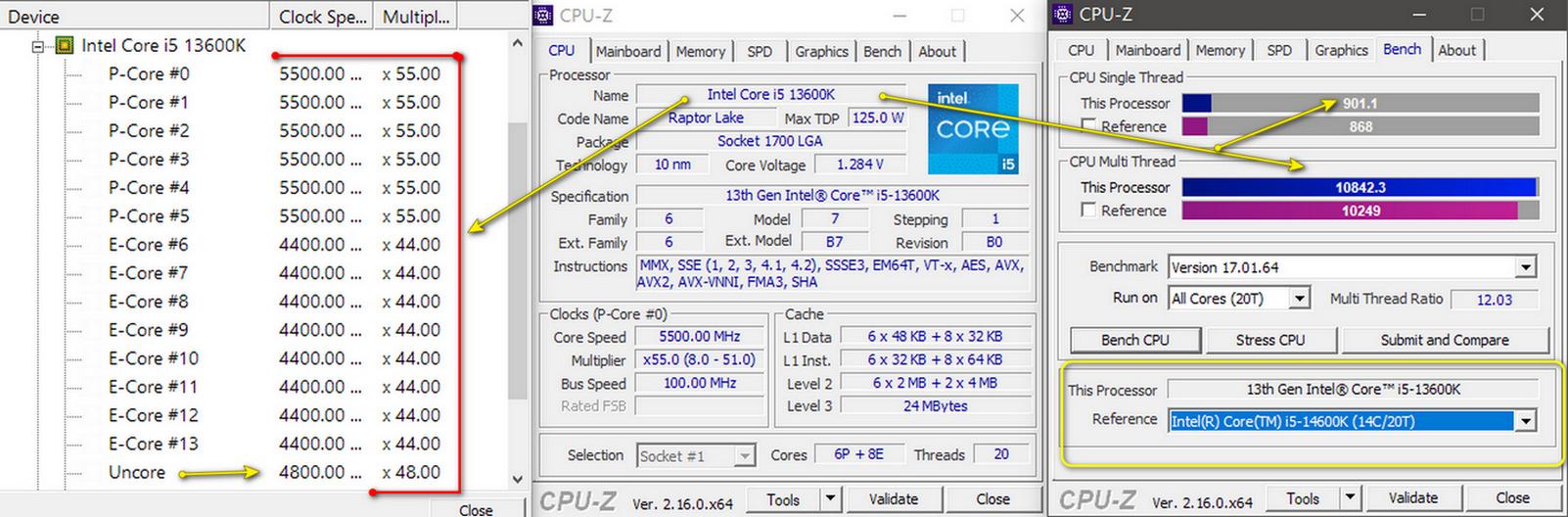

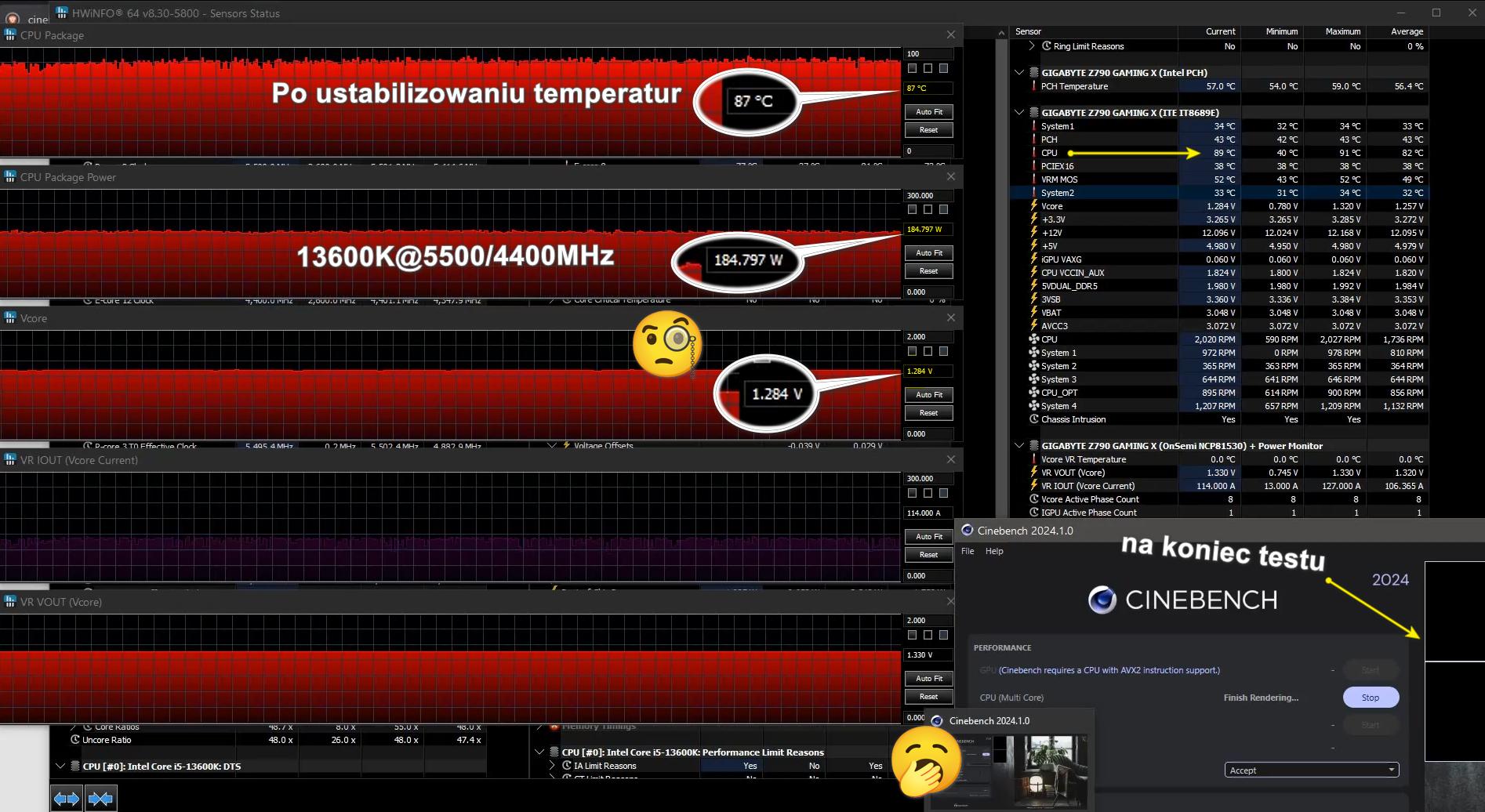

13600K_OC_Pcore =5500MHz/Ecore =4400MHz, czyli taki 14600K w OC

Testy Cinebench R23 średnie 26680 pkt.

Cinebench 2024 = 89st. na koniec testu,

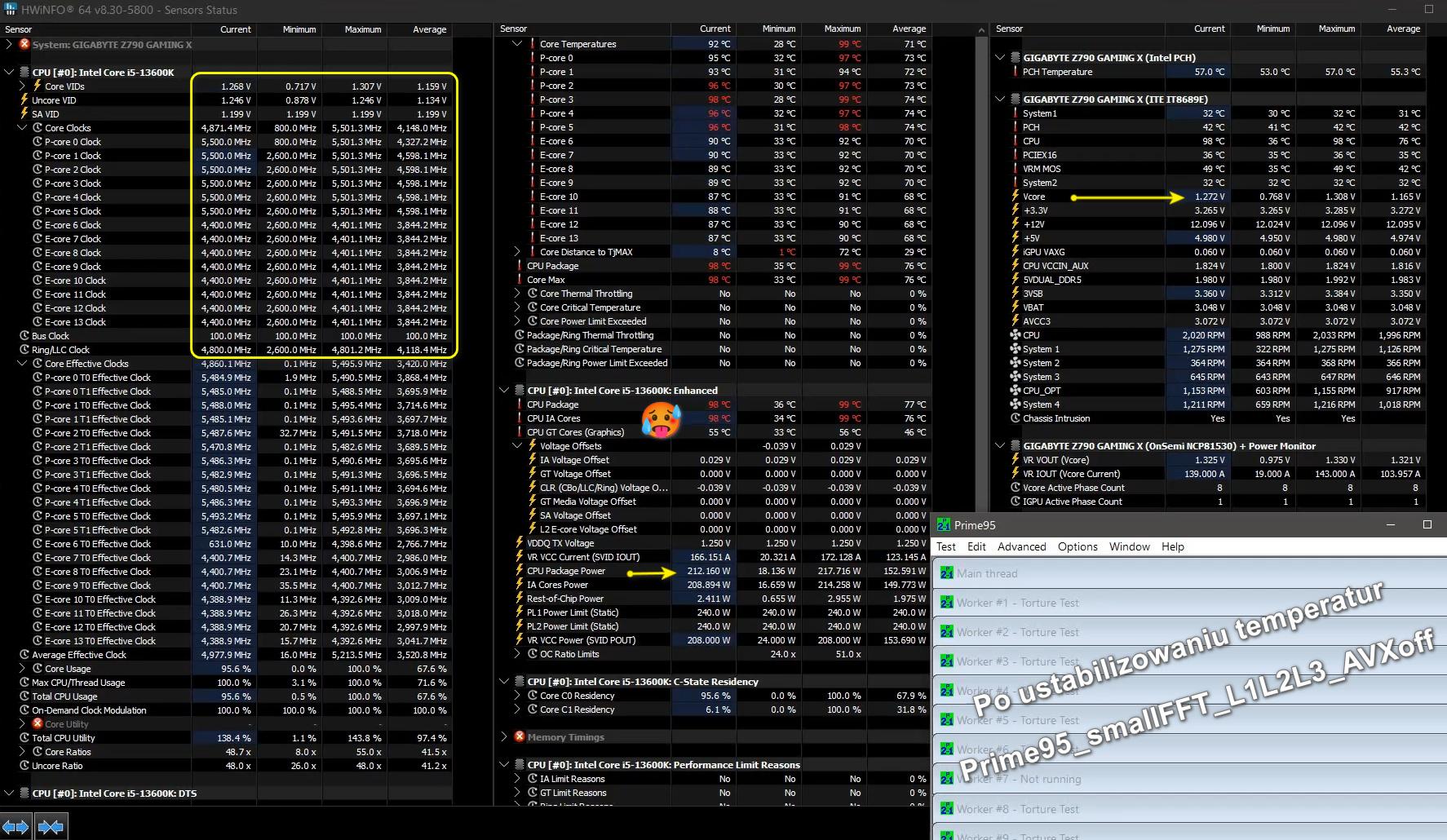

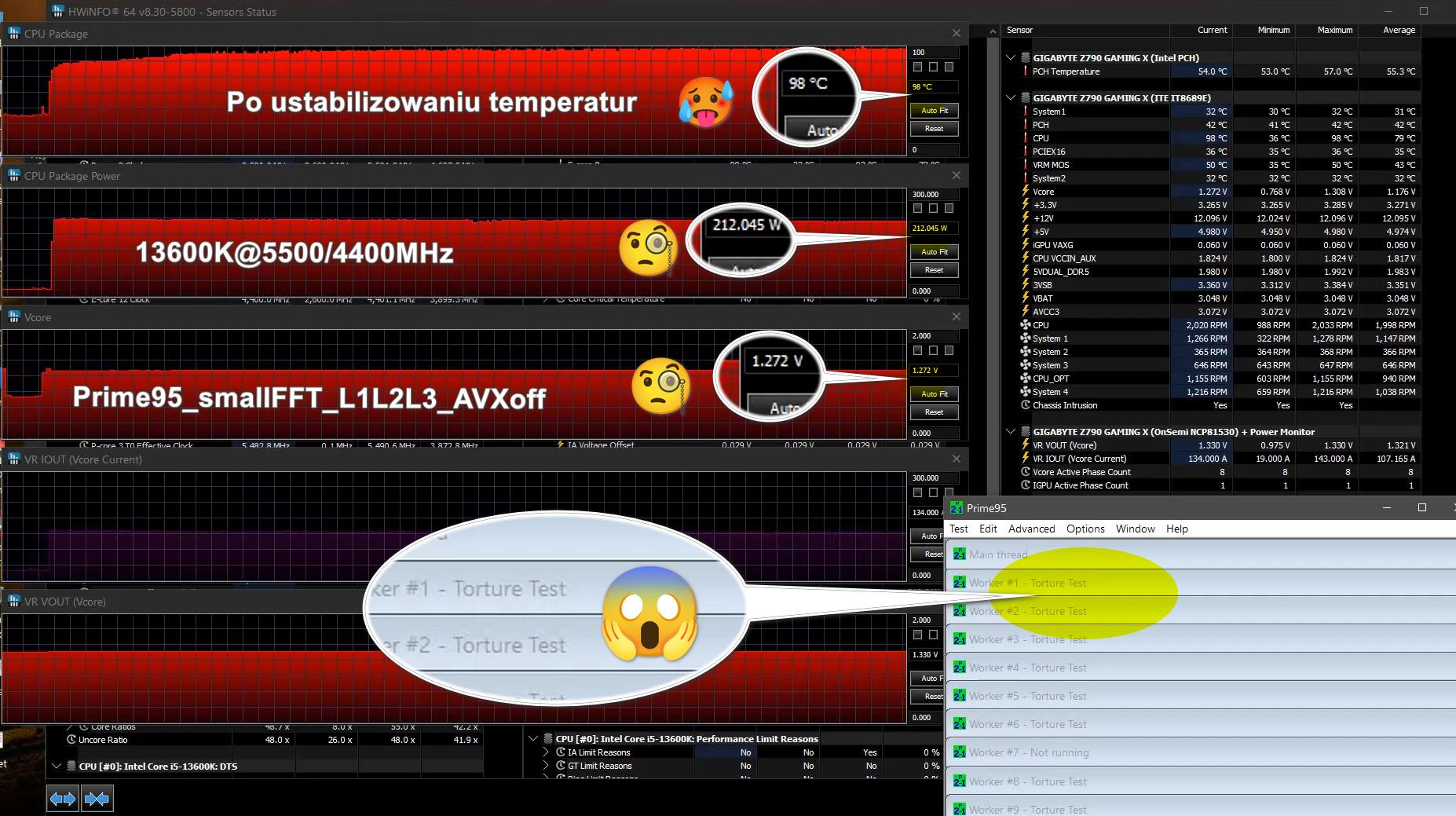

Prime_smallFFT_L1L2L3_AVX-off = 99st. po ustabilizowaniu, gdzie cpu fan 2000 rpm,



Poniżej bios F14 settings Gigabyte Z790 Gaming X, gdzie celowo zabezpieczenia prądowe lekko poluzowane, oraz power limity PL1 i PL2 do większego OC,

a CPU dodatkowo zabezpieczony przez twardy IA VR Voltage limit.

Zrzutów z gier nie wstawiam i nie pisze, bo temp. niskie, więc jak ktoś ma AIO, to temp powinny być jeszcze niższe.



Tweaker:
Intel Defauld Settings  = Disabled,
Gigabyte PerfDrive = Optimization,
CPU Upgrade = Default,
CPU Base Clock = 100.00 MHz,
Enhanced Multi-Core Performance = Auto,
Performance CPU Clock Ratio = Auto,
Efficiency CPU Clock Ratio

= 40 dla OC@5300/4000MHz,

= 43 dla OC@5400/4300MHz

= 44 dla OC@5500/4400MHz
Max ring Ratio = 48,
Min Ring Ratio = Auto,
IGP Ratio = Auto,



CPU/PCH Voltage Control:
Vcore voltage mode = Adaptive Vcore,
VF Offset Mode = Legacy,
Internal CPU Vcore = Normal,
Internal CPU Vcore offset:

= -0.065V dla OC@5300/4000MHz,

= -0.025V dla OC@5400/4300MHz,

= +0.030V dla OC@5500/4400MHz,
BCLK Adaptive Voltage = Auto,
CPU Graphics Voltage (VAXG) = Auto,
CPU RING Voltage = Normal,
CPU RING Voltage offset:

= -0.065V dla OC@5300/4000MHz,

= -0.025V dla OC@5400/4300MHz,

= -0.040V dla OC@5500/4400MHz -więcej na minusie, bo tutaj już Vcore CPU ciągnie za wysoko Vcore Ring za sobą,
Internal VCCSA = 1.200V,



DRAM Voltage Control:
VDDQCPU = 1.250V,
VDD2CPU = 1.250V,



DDR5 Voltage Control
VDD Voltage = 1.380V,
VDDQ Voltage = 1.380V,


Advanced CPU Settings:
PVD Ratio Threshold Override = Auto,
CPU temp protection = 90 °C optymalne bezpieczne, a dla testów w OC i prime95 zwiększono limit max do 100°C
Hyper-Threading Technology = Enabled,
Intel speed Shift Technology = Enabled,
Cpu Thermal Monitor = Enabled,
Ring to Core offset (Downa Bin) = Auto,
CPU EIST Function = Enabled,
Race To Halt (RTH) = Enabled,
Energy Efficient Turbo = Enabled,
Intel Turbo Boost Technology = Enabled,
CPU Flex Ratio Override = Disabled,
Frequency TVB, Enhanced TVB, Voltage TVB = Disabled,
IA CEP (Current Excursion Protection) = Auto = Disabled,
GT CEP (Current Excursion Protection) = Auto = Disabled,
FII (FLL) OC Mode = Disabled,
Legacy Game Compatibility Mode = Disabled,
Intel (VMX) Virtualization Technology = Disabled (lub Auto jak kto woli)
Core VR Fast Vmode = Disabled, - tu uwaga, załączenie na max wartość 510 = 127,5 A = to jest ograniczenie prądowe,

a nie jakiś startowy fast turbo itp. A więc jak załączone, to max power 14600K będzie ograniczony tylko do 127,5 A.
Under Voltage Protection = Disabled,
Intel Dynamic Tunning Technology = Disabled,



AVX Settings = User Defined,
AVX = Enabled,
AVX Offset

= 3 dla OC@5300/4000MHz,

= 4 dla OC@5400/4300MHz,

= 5 dla OC@5500/4400MHz
AVX Voltage Guardband Scale Factor = Auto,



Active Turbo Ratios = Manual,
P-Core (all 6)
Turbo P-core Ratio:

= 53 dla OC@5300/4000MHz,

= 54 dla OC@5400/4300MHz,

= 55 dla OC@5500/4400MHz,
E-Core (all 8)
Turbo E-Core Ratio:

= 40 dla OC@5300/4000MHz,

= 43 dla OC@5400/4300MHz,

= 44 dla OC@5500/4400MHz,



C-state Control = Enabled,
CPU Enhanced Halt (C1E) = Enabled,
C6/C7 State Support = Enabled,

= Disabled dla OC@5500/4400MHz,
C8 State Support = Disabled,
C10 State Support = Disabled,
Package C-state Limit = C6,

= C3  dla OC@5500/4400MHz,



Turbo Power Limits:
Package Power Limit 1 (PL1)

= 180 Wat dla OC@5300/4000MHz,

= 210 Wat dla OC@5400/4300MHz,

= 240 Wat dla OC@5500/4400MHz,

Package Power Limit 2 (PL2)

= 200 Wat dla OC@5300/4000MHz,

= 210 Wat dla OC@5400/4300MHz)

= 240 Wat dla OC@5500/4400MHz,

Core Current Limit (Amps)

= 230 Amper dla OC@5300/4000MHz,

= 250 Amper dla OC@5400/4300MHz)

= 270 Amper dla OC@5500/4400MHz,



Platform Power Limit 1 / 2 (Watts) = 350/380 Wat
Platform Power Limit 1 / 2 Time =  Auto



Advanced Voltage Settings / CPU/VRM Settings:
CPU Vcore Loadline Calibration (LLC) = High,
CPU Vcore Current Protection - Auto,



Internal VR Control:
IA VR Config Enable = Enabled,
IA AC Loadline (ACLL) = 20,
IA DC Loadline (DCLL) = 38,
IA PS Current Threshold 1 = 300 = 75 Amper,
IA PS Current Threshold 2 = 200 = 50 Amper,
IA PS Current Threshold 3 = 0 = Auto,
IA PS3 Enabled = Enabled
IA PS4 Enabled = Enabled
IA VR Current Limit = 1280 = 320 Amper,
IA VR Voltage limit = 1350 = 1.350 V,
IA TDC Enable = Enabled,
IA TDC Current Limit = value 2000 = 250 Amper,
IA TDC Time Windows  Limit = 500 ms,
IA TDC Lock = Enabled,
IRMS  =  Disabled,

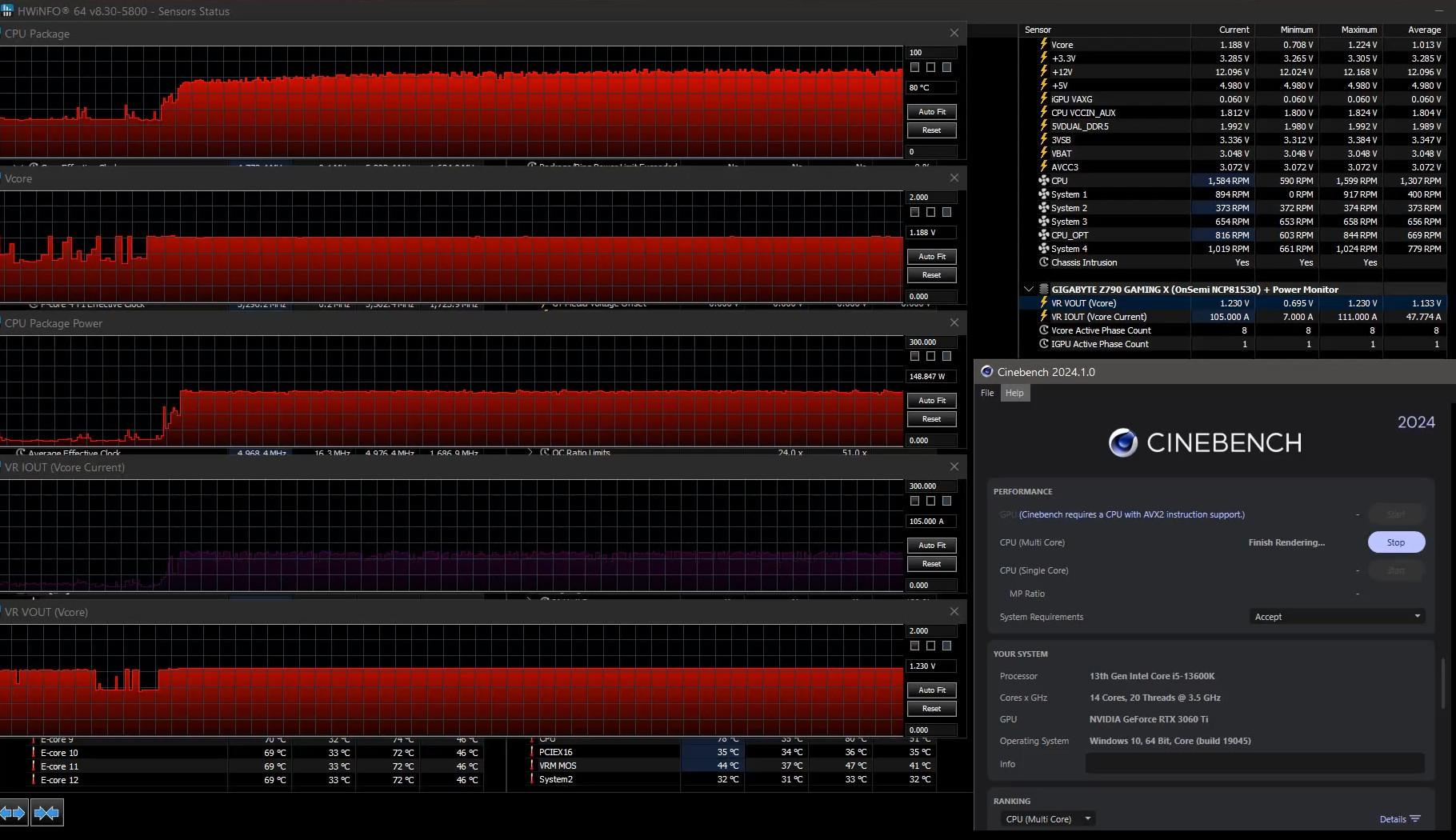

W załączeniu kilka też zrzutów testów dot. Napięć, Temp, Wat, Amper.

do każdej ew. aktualizacje będę wstawiał komentarz na samym dole z datą edycji.



update 01 - wstawiony dodatkowy komentarz dot. PL1 i PL2, oraz Core VR Fast Vmode , jak i pogrubiono nastawy dla lepszej widoczności.,

update 02 - 2025.10.12 - Zmiana na wersję Bios F14 oraz Core VR Fast Vmode = Disabled,

w kolorze niebieskim wstawione zmiany dla OC@5400/4300MHz, dodatkowo ustaliłem sobie Platform Power Limit 1,2 Watts, oraz załączyłem IA PS3,4 to faza testów,

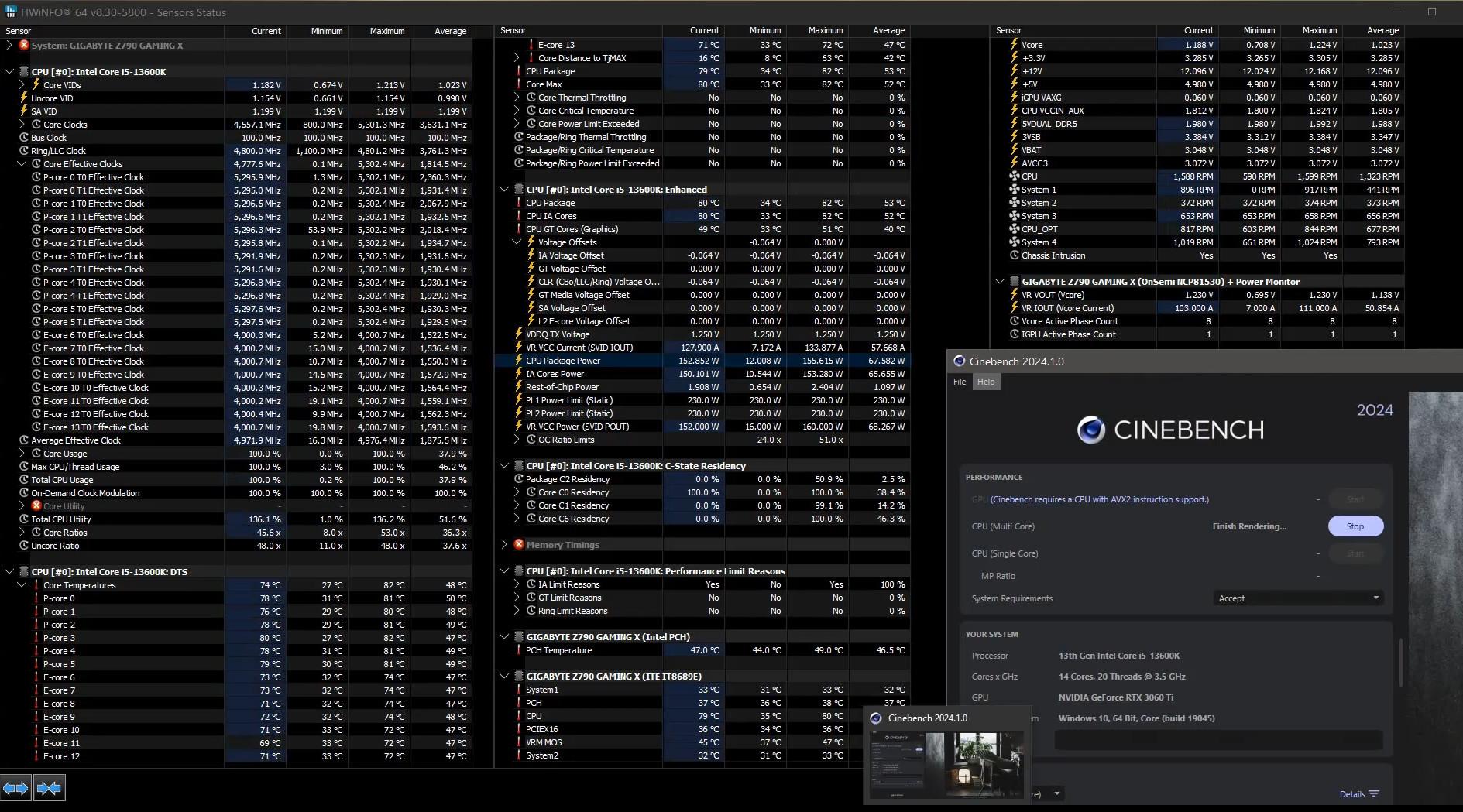

update 03 - 2025.10.13 - poprawiono nazwy 2 zrzutów ostatnich cinebench 2024, ustawiono IA PS Current Threshold 1,2,3 = Auto,

update 04 - 2025.10.14 - wstawiono notkę informacyjną na początku dot. setups bios. i kilka poprawek w konfiguracjach bios.

update 05 - 2025.10.15 - wstawiono konfig bios dla OC@5500/4400MHz, uzupełniono notkę na początku, przestawiono początkowe zapisy danej konfiguracji OC kolorystycznie,

Ustawiłem sobie Ampery do IA PS Current Threshold 1, 2 dot. wyłączenia faz na sekcji zasilania - faza testów, na razie HWInfo u mnie nie pokazuje wyłączonych faz na PS Current Threshold 2 .

Ale ogólnie pobór energii w idle całej platformy ustawionej w OC jest bardzo niski i to najważniejsze, wstawiono kolejne zrzuty i dodatkowo drugi 7zip test.















Edytowane 15 Października przez ITprospector
update 01. wstawiony dodatkowy komentarz dot. PL1 i PL2, oraz Core VR Fast Vmode , jak i pogrubiono nastawy dla lepszej widoczności., update 02 - 2025.10.12 - Zmiany wersji Bios na F14 oraz Core VR Fast Vmode = Disabled, kolejne OC@5400/4300MHz,

[Kyle 187]

W programach, które coś sensownego liczą, nie przekraczasz 160W. W takim wypadku na takim poziomie ustawiłbym PL1 i PL2.

[ITprospector 11]



Tak masz rację, spokojnie pod taki setup można PL2= 181 intelowski ustawić,  ale celowo zostawiłem poluzowane, bo testuję większe zegary.

Wstawie komentarz odpowiedni do tego, dziękuję.



[ITprospector 11]



update 02,

W kolorze niebieskim wstawiłem zmiany dla OC@5400/4300MHz + nowe zrzuty podpisane.

kilka poprawek w bios i aktualizacja bios na F14.

[janek25 169]

190wat to juz troche jest co nie ale bedzie sie to kulać

[ITprospector 11]

30 minut temu, janek25 napisał(a):

190wat to juz troche jest co nie ale bedzie sie to kulać

 ano będzie i więcej jeszcze, ale to później.

Taki pobór Wat normalnie się nie uświadczy, tu wstawiam tylko maximum efficiency vs Vcore vs Amps vs Temp w danym setup.

Na co dzień pobór Wat w przedziale "normalnym" czyli średnio 50-80 Wat np. gry, więc Intel wcale nie jest taki straszny jak go niektórzy malują.

A inna sprawa to ogromne możliwości serii K i chipsetów Z, można sobie z takiego K zrobić każdy inny i3, i5 nawet 30 Wat.



[janek25 169]

Ja sobie skreciłem 10850K ledwo o 100mhz  dostosowałem napiecie i minimum pobór spadł o 40%

Kompilacja shaderów 125 wat.Wydajść cpu spadła o 2 procent

Też grzałeczka ale widze ze troche brakuje do 13/14 gen

Edytowane 12 Października przez janek25

[Kyle 187]

20 godzin temu, janek25 napisał(a):

Ja sobie skreciłem 10850K ledwo o 100mhz  dostosowałem napiecie i minimum pobór spadł o 40%

Kompilacja shaderów 125 wat.Wydajść cpu spadła o 2 procent

Też grzałeczka ale widze ze troche brakuje do 13/14 gen

... nie mniej jednak, gdybyś wziął jakiegoś i9 14900K i zwyczajnie, po chamsku, bez łachy, ustawił PL1=PL2=125W (dokładnie tyle ile wciągnął ten 10850K), to jednak przy kompilacji shaderów czy innym cinebench, jednak to i9 14900K byłoby o wiele szybsze od 10850K, a do tego bardziej by się raczej nie grzało

20 godzin temu, ITprospector napisał(a):



A inna sprawa to ogromne możliwości serii K i chipsetów Z, można sobie z takiego K zrobić każdy inny i3, i5 nawet 30 Wat.



Chyba można wybierać ilość aktywnych rdzeni też na chipsetach B (np. B760 - jak nie zapomnę to sprawdzę) i procesorach nonK. Na pewno można manualnie, łatwo ustawiać dowolny PowerLimit na B760 i procesorach bez K.

[janek25 169]

Tam masz zawarte ile, 2 procent XD

Panie JEDEC

To co ty masz ustawione to ma każda mobilka ,która jeśli chodzi o zegary ,uważana jest względem  PC jako upośledzona 😆

Edytowane 13 Października przez janek25

[Kyle 187]

To ile ten twój kaszlak (10850K) robi w Cinebench 2024 multicore? 😆

Edytowane 13 Października przez Kyle

[janek25 169]

A co ma piernik do wiatraka....

[Kyle 187]

3 minuty temu, janek25 napisał(a):

A co ma piernik do wiatraka....

To że drzesz łacha z innych, a sam masz

Edytowane 13 Października przez Kyle

[janek25 169]

Pitolisz 3 po 3 jak zwykle Trolu a ile to sobie sprawdź na necie

[Kyle 187]

3 minuty temu, janek25 napisał(a):

Pitolisz 3 po 3 jak zwykle Trolu a ile to sobie sprawdź na necie

No właśnie sprawdziłem ... i kiepsko to u ciebie wygląda. W ogóle, to nie wiem skąd się u ciebie bierze krytyka innych za to, że ktoś ustawia sprzęt inaczej? Nie wpadłeś na pomysł, że może mieć inne priorytety? Masz aż tak wąskie horyzonty? Weź się od ludzi od.... (bo to nie chodzi tylko o mnie, ale widzę te twoje durne reakcje przy postach innych użytkowników)

Edytowane 13 Października przez Kyle

[ITprospector 11]

update 05 - 2025.10.15 - wstawiono konfig bios dla OC@5500/4400MHz,

uzupełniono notkę na początku, przestawiono początkowe zapisy danej konfiguracji OC kolorystycznie,

Ustawiłem sobie Ampery do IA PS Current Threshold 1, 2 dot. wyłączenia faz na sekcji zasilania - faza testów, na razie HWInfo u mnie nie pokazuje wyłączonych faz na PS Current Threshold 2 .

Ale ogólnie pobór energii w idle, gry, film, net, to całej platformy ustawionej w OC jest bardzo niski i to najważniejsze.

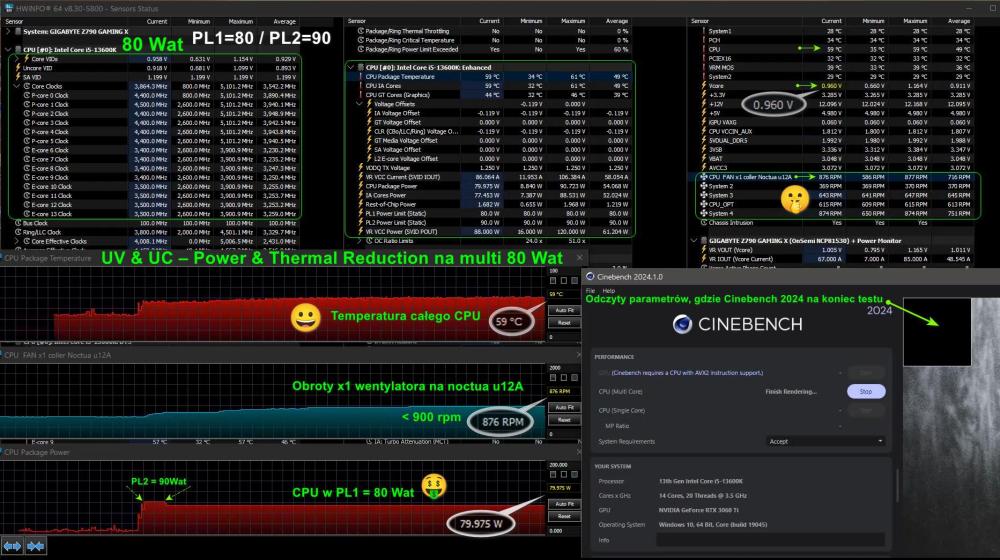

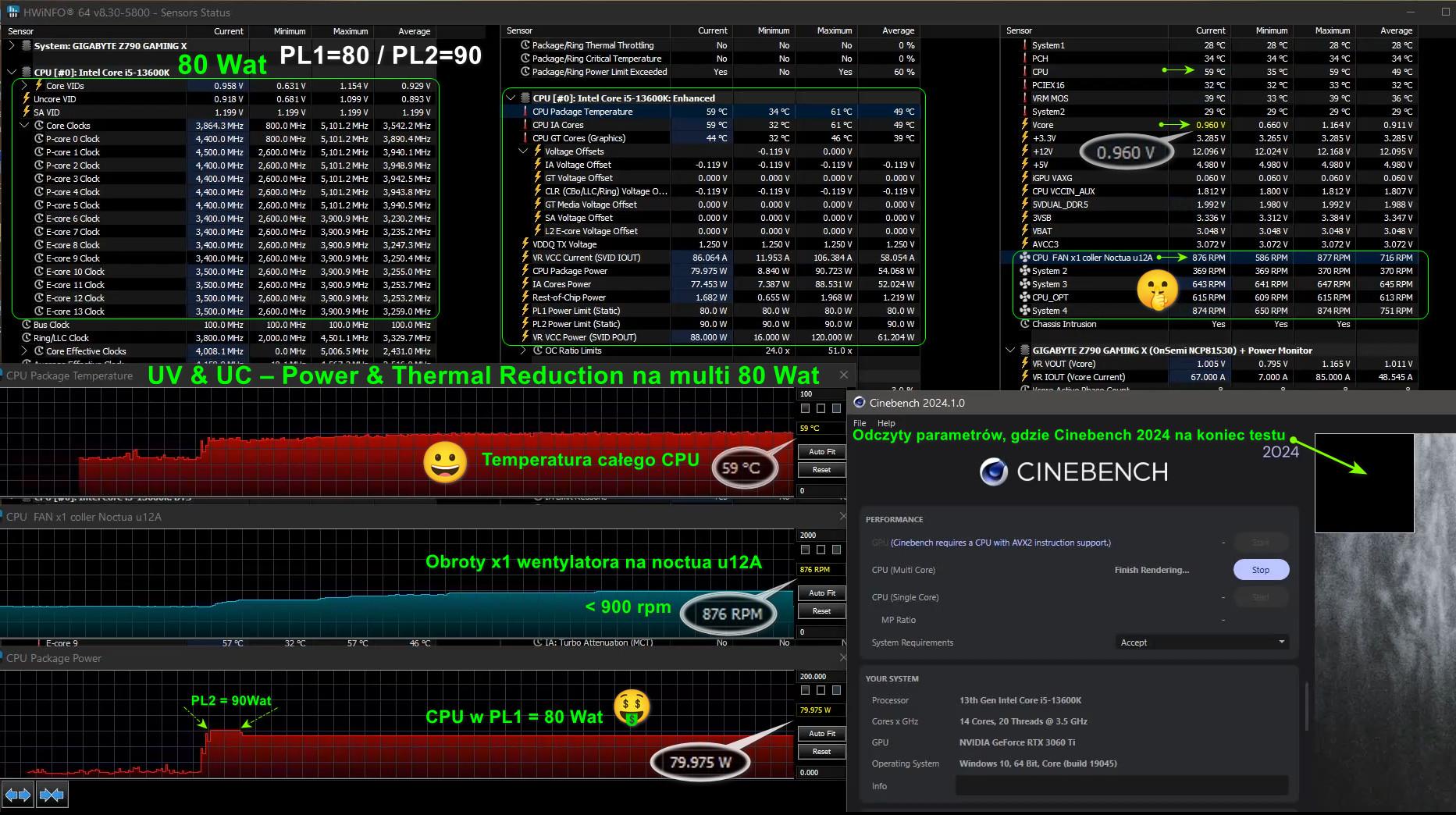

Nowe zrzuty wstawiłem z małą dozą humoru

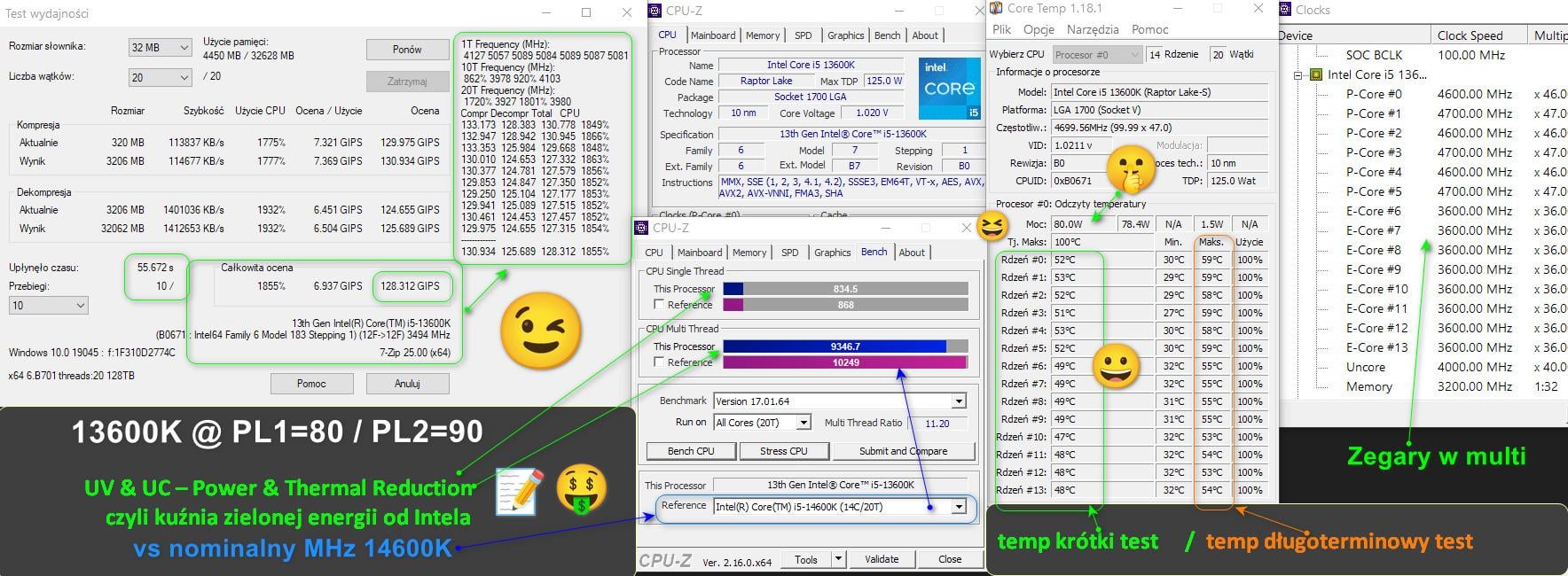

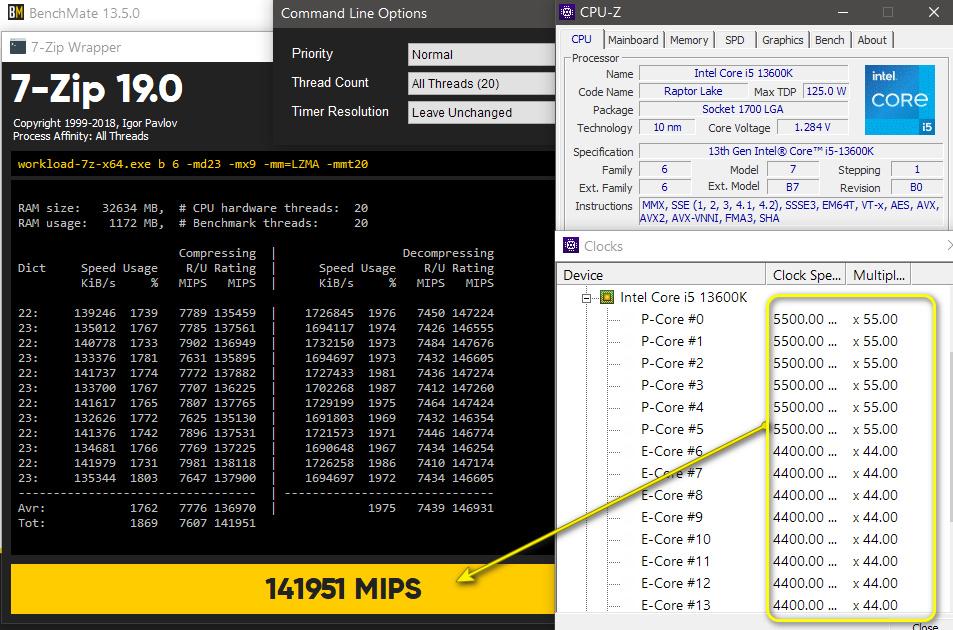

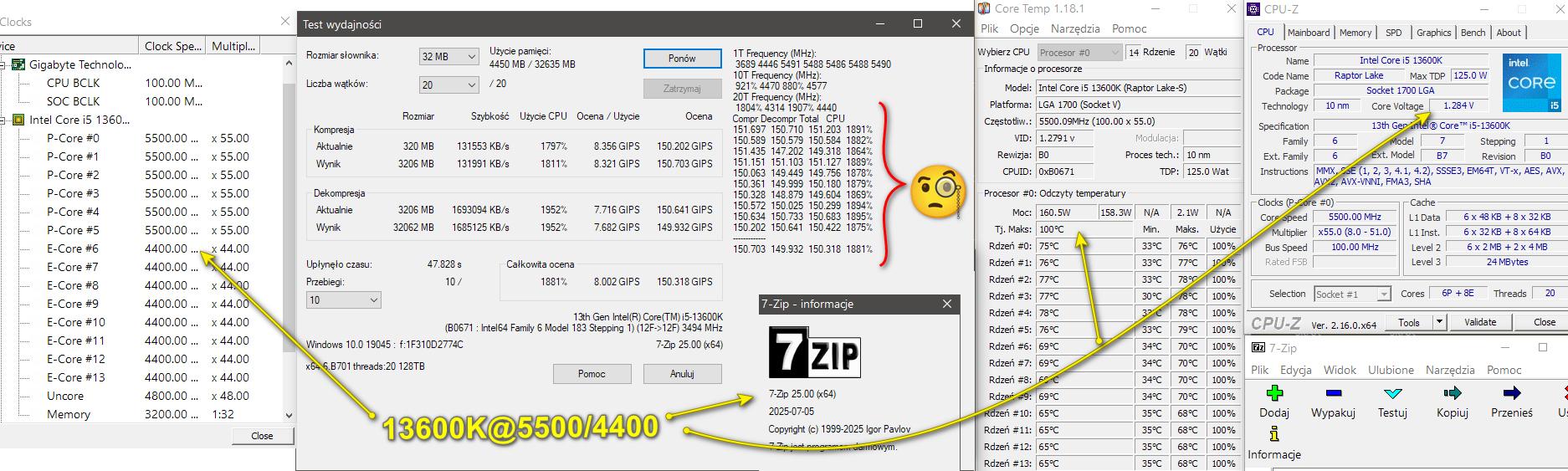

p.s. jeszcze drugi 7zip test



Edytowane 15 Października przez ITprospector
