Hamulec ręczny - naprawialny?

[green1985 73]

Mam ręczny o takiej samej konstrukcji jak ten tutaj:

https://allegro.pl/oferta/hamulec-reczny-do-gier-komputerowych-bruce-shark-16646422982

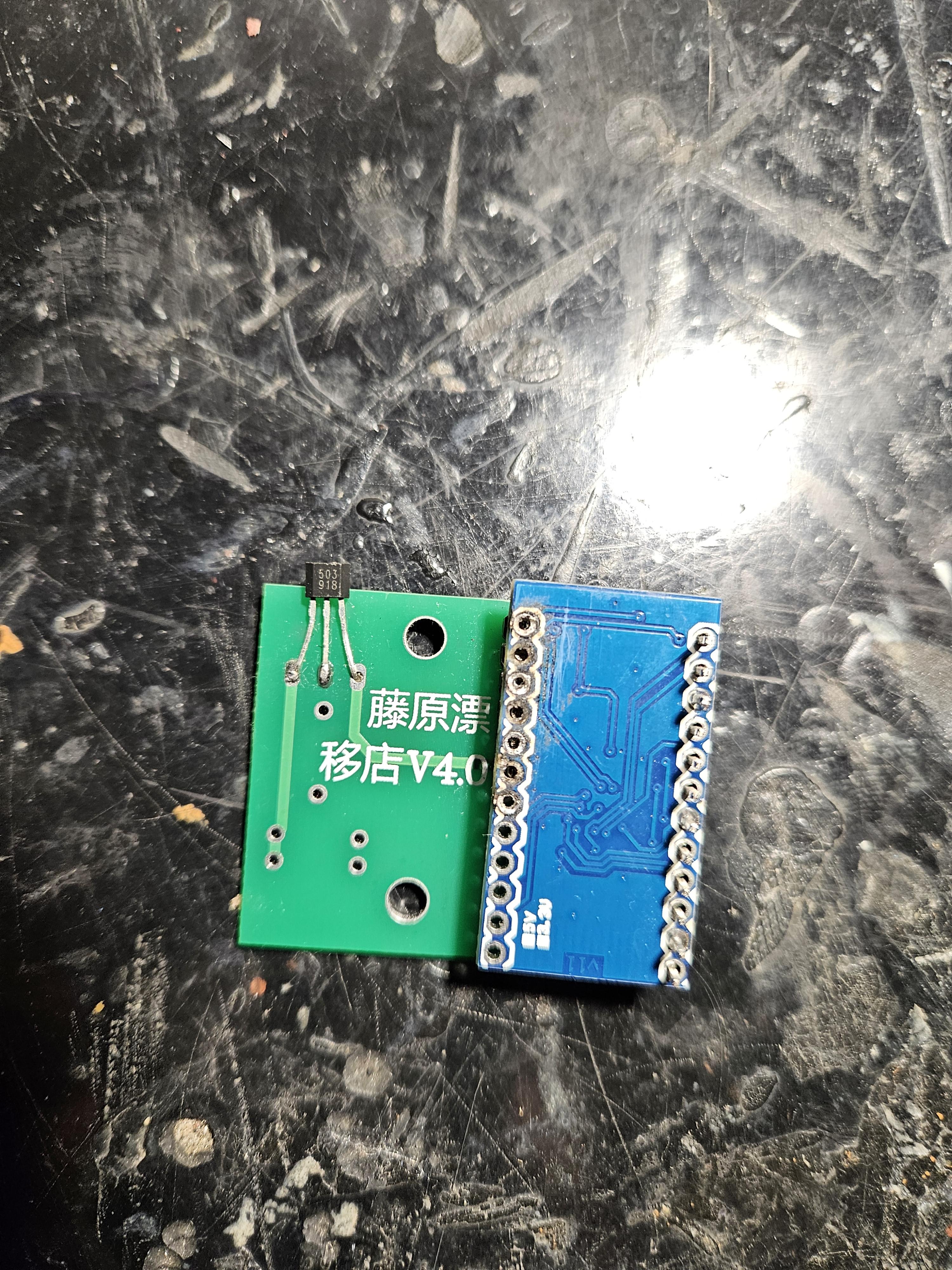

Niestety kabel był od początku źle zamontowany do płytki, był luźny, nie zawsze stykał, trzeba było go tam lekko podginać. No i w końcu odpadł. Najlepiej byłoby wymienić całą płytkę (właściwie dwie sklejone), takie jak na fotach poniżej, bo prawdopodobnie odpadły jakieś bardzo drobne elementy, których nawet nie zauważyłem i przepadły. Ktoś ma pojęcie gdzie czegoś takiego szukać?



Inna opcja - zrezygnować z czujnika Hall-a, bo ręczny i tak ma zaciskać hamulce, więc różna siła nie jest potrzebna, wystarczy, aby działał zero-jedynkowo. Czyli musiałby to by być jakiś przycisk, który dociskałoby się ciągnąc za wajchę hamulca i Windows by to rozpoznawał jako kontroler do gry, który ma tylko funkcję 0/1. Można takie rzeczy kupić osobno? Gdzie tego szukać?



Szkoda to wywalać, kosztowało to 300 zł i jest naprawdę solidnie wykonane, mocna sprężyna itd. Tylko ten kabelek przyklejony "glutem" z kleju, tu się nie popisali.



[LeBomB 2 212]

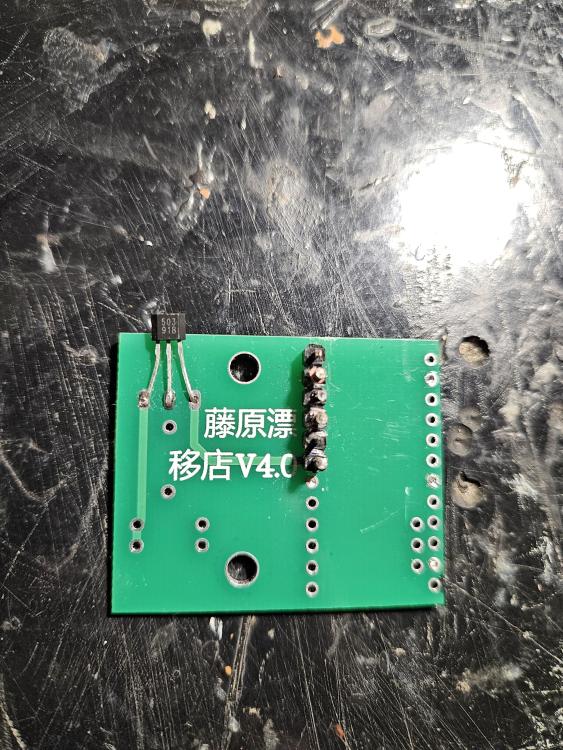

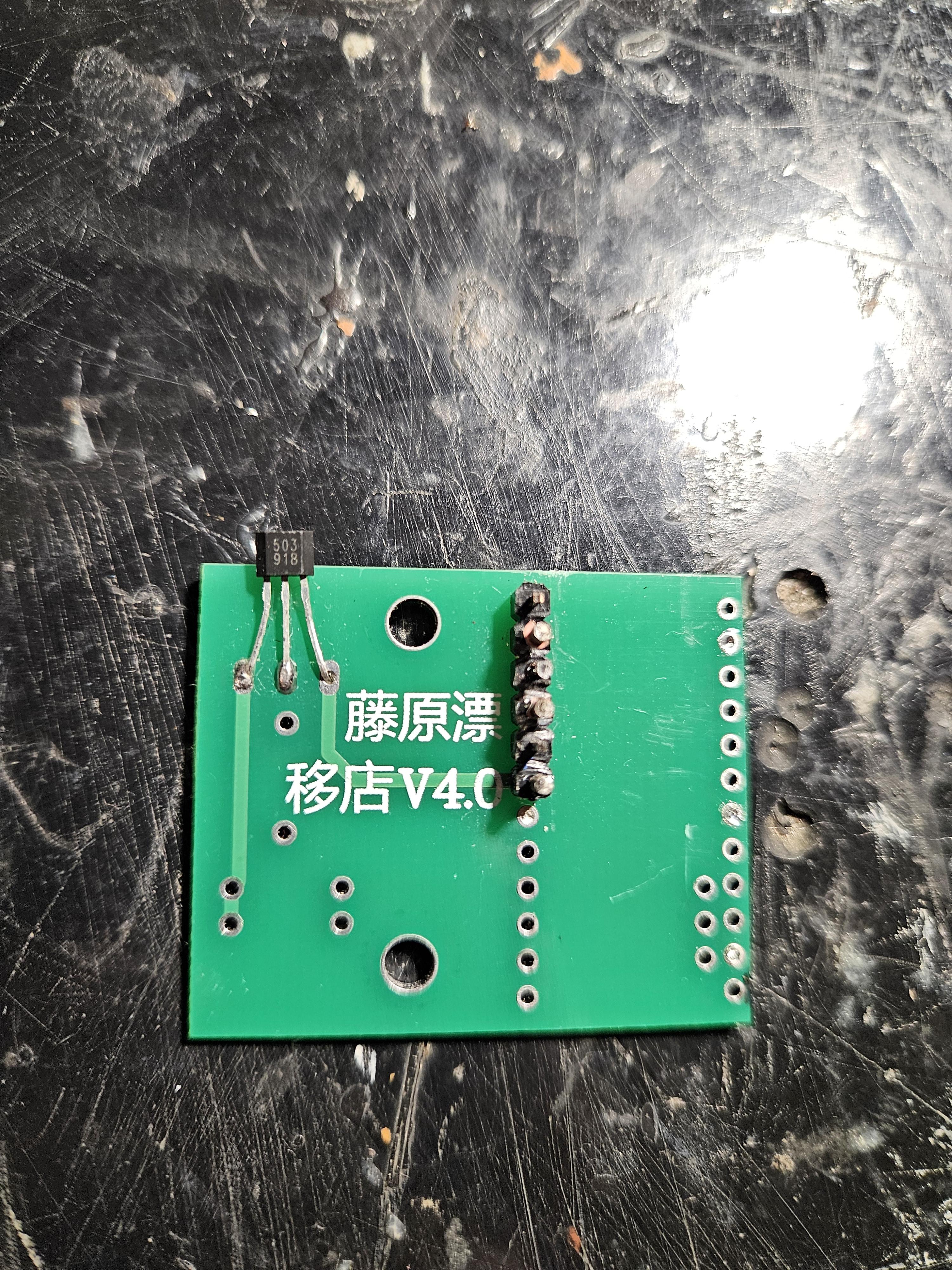

Pokaż zdjęcie drugich stron tych płytek, szczególnie tej niebieskiej. 503 918 to prawdopodobnie czujnik halla, a ta niebieska płytka jeżeli ma jakieś układy i części po drugiej stronie to może być po prostu arduino micro pro, bo tył płytki i ilość otworów by się zgadzała, tyle tylko że na płytce nie byłoby gniazda usb.

+

Zatem może tak być, że masz wszystkie elementy i nic nie odpadło, a jedynie musisz wszystko z powrotem zlutować tak jak było.

[green1985 73]

W dniu 6.01.2026 o 20:16, LeBomB napisał(a):

Pokaż zdjęcie drugich stron tych płytek,

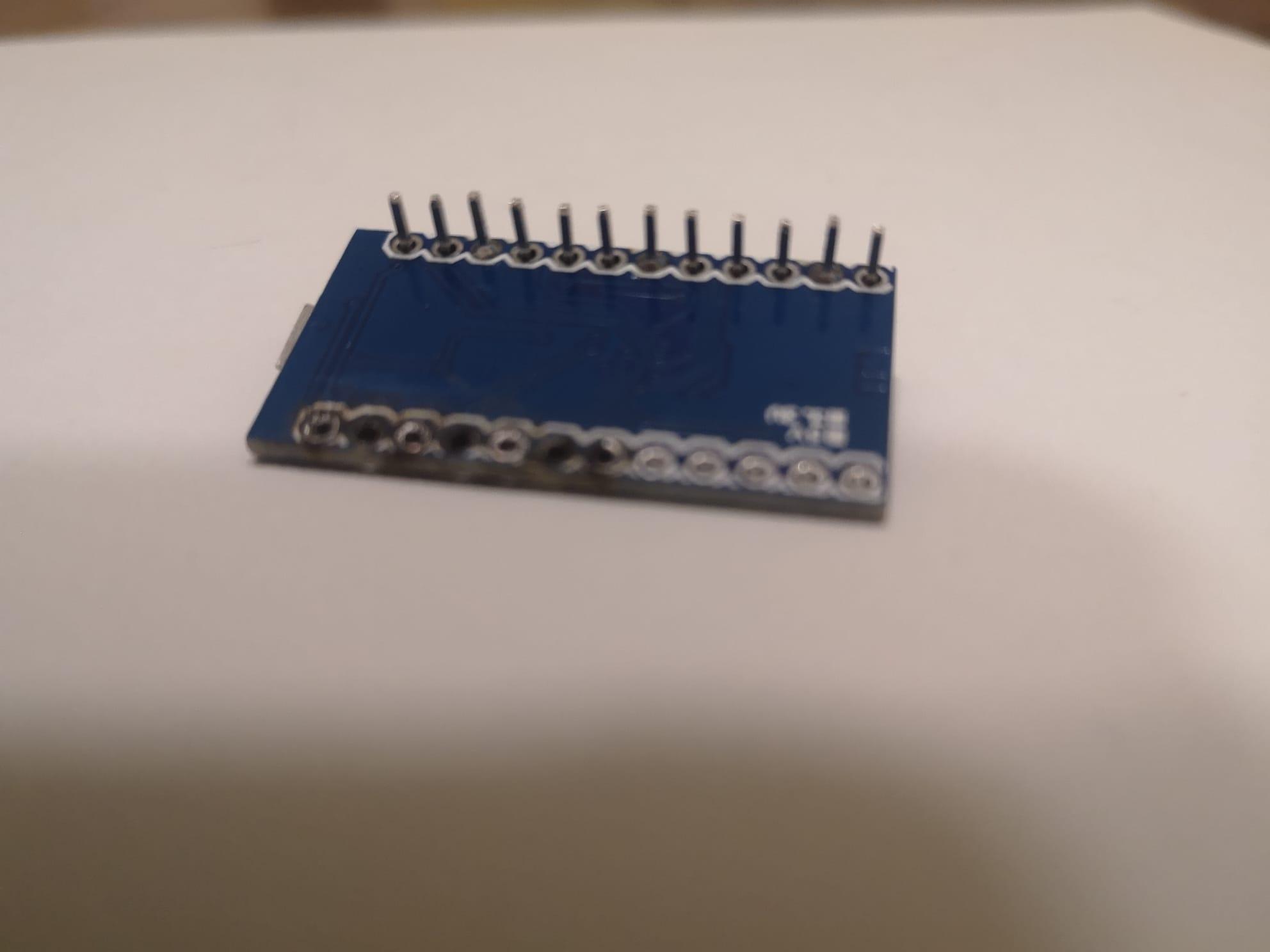

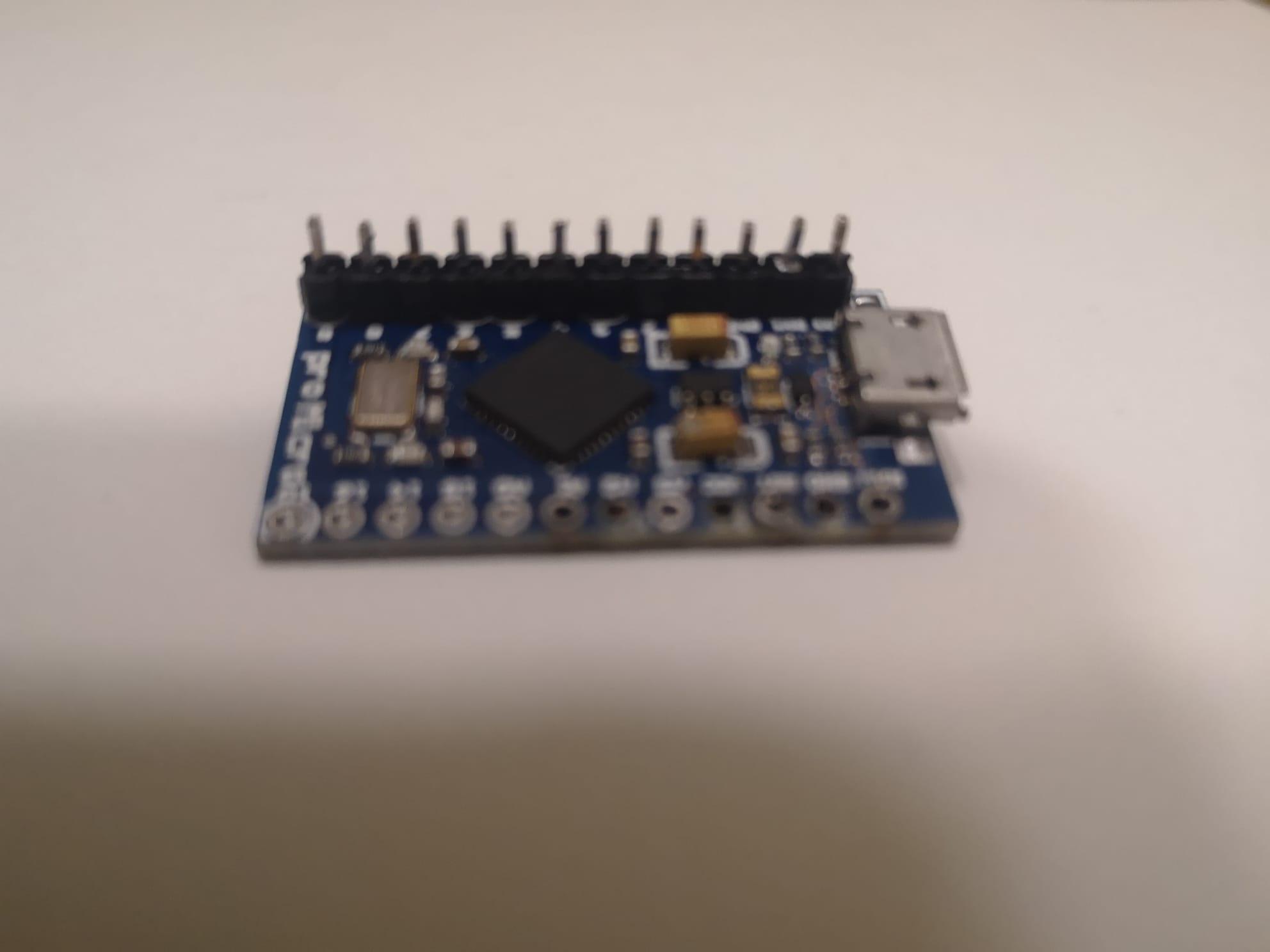

Trochę to trwało, bo sprzęt został u teścia. No i foto niestety rozmyte, ale lepszych chyba nie dostanę Wygląda na to, że to faktycznie to Adruino Micro Pro. Na zielonej płytce na pewno jest czujnik Halla, tak jak pisałeś (to coś z 3 pinami). I chyba faktycznie wszystko jest, więc może uda się jeszcze odratować na starych częściach. A gdybym kupił nowy, np tu:

https://allegro.pl/oferta/mikrokomputer-arduino-pro-micro-atmega32u4-plytka-z-portem-usb-c-0251-18169788746

to muszę to jakoś "zaprogramować", żeby wiedziało, że ma być hamulcem ręcznym? Dla mnie to czarna magia póki co



Edytowane 11 Stycznia przez green1985

[LeBomB 2 212]

Tak, musiałbyś zaprogramować.

Rozwiązanie 1:

Spróbować zgrać program z obecnego Arduino i wgrać na nowe.

Rozwiązanie 2:

Użyć oprogramowania stąd https://github.com/Dak0r/Chinese-SimRacing-14Bit-Handbrake-Custom-Firmware-Arduino-Sketch

ale nie wiem jak to będzie działać.





Ale ogólnie z tego co widać na zdjęciach, to wyrwane są tylko tak zwane goldpiny, co dokupujesz bez problemu za grosze jeżeli nic tam nie uległo stopieniu. Jak piny tylko łączyły Arduino z tą zieloną płytką, to wystarczy wstawić nowe i tyle. Chyba że gniazdo usb służyło za podłączenie hamulca i zostało uszkodzone, wtedy lepiej wymienić całą płytkę i zaprogramować.

[green1985 73]

20 godzin temu, LeBomB napisał(a):

Chyba że gniazdo usb służyło za podłączenie hamulca i zostało uszkodzone, wtedy lepiej wymienić całą płytkę i zaprogramować.

Tak, kabel był wpięty do gniazda USB, ale od początku był źle zamocowany, czasami nie stykał. Lekkie dociśnięcie rozwiązywało problem, ale w końcu się to wszystko na tyle poluzowało, że gniazdo odpadło. Na foto teść tylko przyłożył, żeby było kompletne.



Dziękuję bardzo za linka, spróbuję tego.

[LeBomB 2 212]

@green1985 jak masz trochę umiejętności lutowania, to nawet zwykłą kolbową może się udać je przylutować byleby zgrać oprogramowanie o ile ścieżki i pola lutownicze nie są zerwane, bo wtedy więcej zabawy



Edit: choć jak teraz czytam dokładniej o tym kodzie w linku co dałem, to powinien normalnie działać, więc jak chcesz wersję prostszą to kupuj nowe arduino pro micro, wgrywaj kod z linka, składaj wszystko razem i korzystaj.

Edytowane 12 Stycznia przez LeBomB

[green1985 73]

Tak, nowe Arduino kosztuje niecałe 30 zł, więc spróbuje z tym, jeszcze raz dziękuję za pomoc, głównie chodziło mi o identyfikację niebieskiej płytki
