DEUTERIUM AirTight

[Skeeper 19]

W dniu 7.01.2025 o 19:03, Skeeper napisał(a):

A to osłony czujników przed malowaniem proszkowym.

Wrzucę jeszcze fotki z przymiarki osłony czujnika temperatury.











Blenda zabezpieczająca mobo przed zalaniem.











Płytki osprzętu Aqua Computer













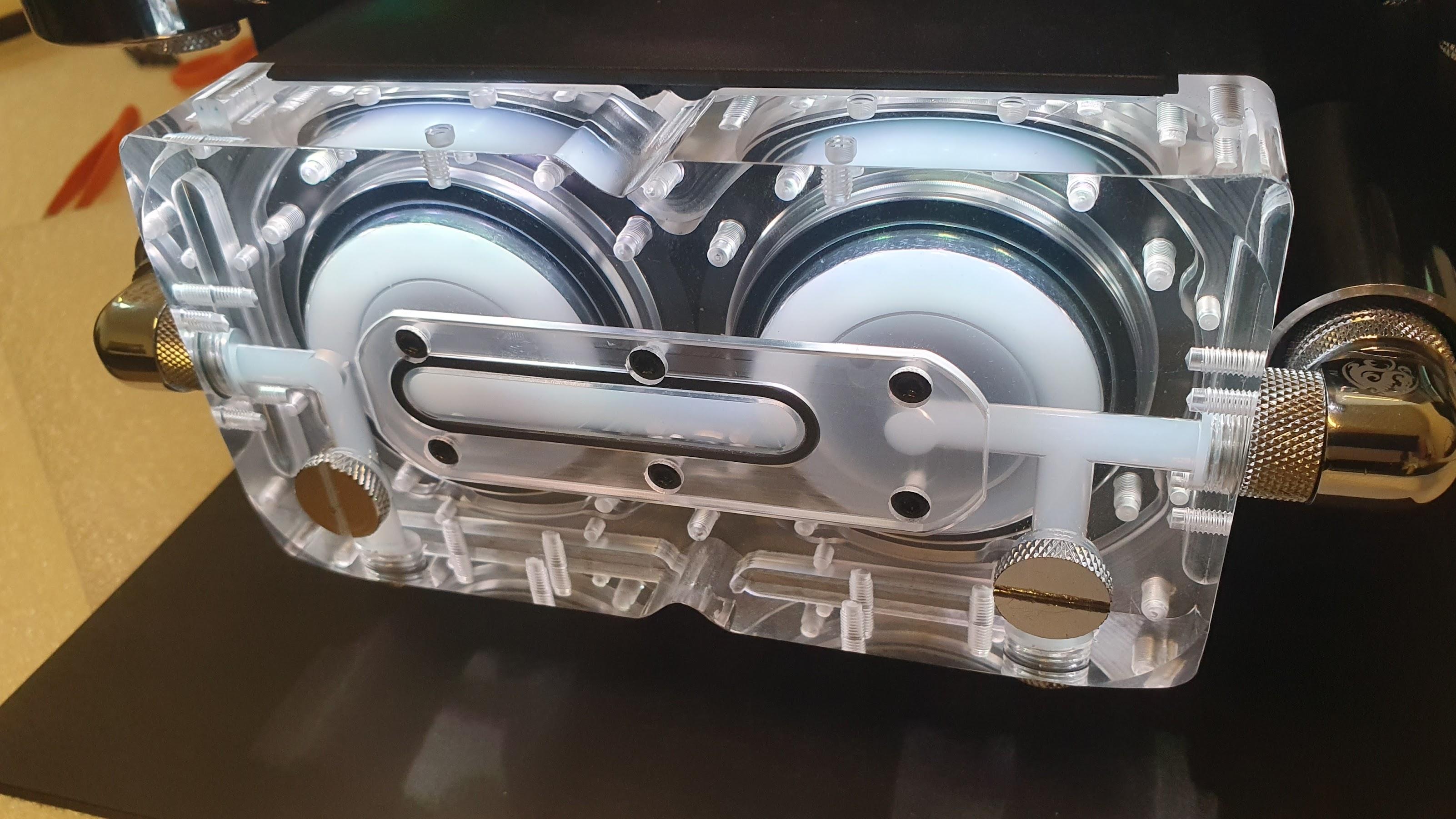

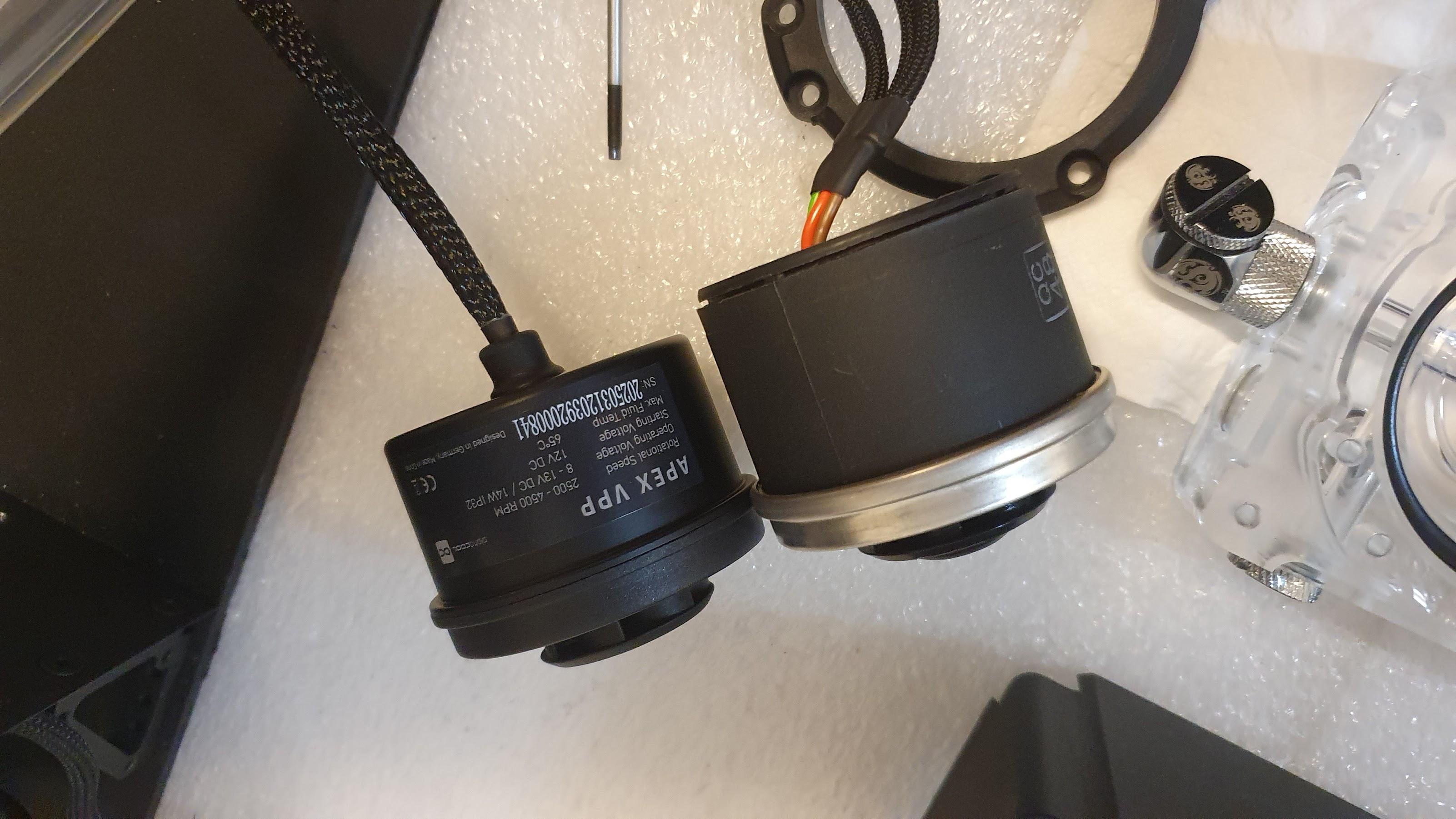

Dodatkowa płyta przedzielająca w bloku pomp - ze względów wizualnych zaistniała potrzeba odsunięcia od głównej płyty nośnej, całego bloku pomp o 10mm.







[Elder 287]

Sneak peek





Nie patrzcie na ten chlew co mam w pracowni

podobno wzorcowy porządek w warsztacie jest objawem choroby psychicznej









OFC cyrk jak to wszystko podłączyłem ale RGB do ustawienia i nad tym pracuję.

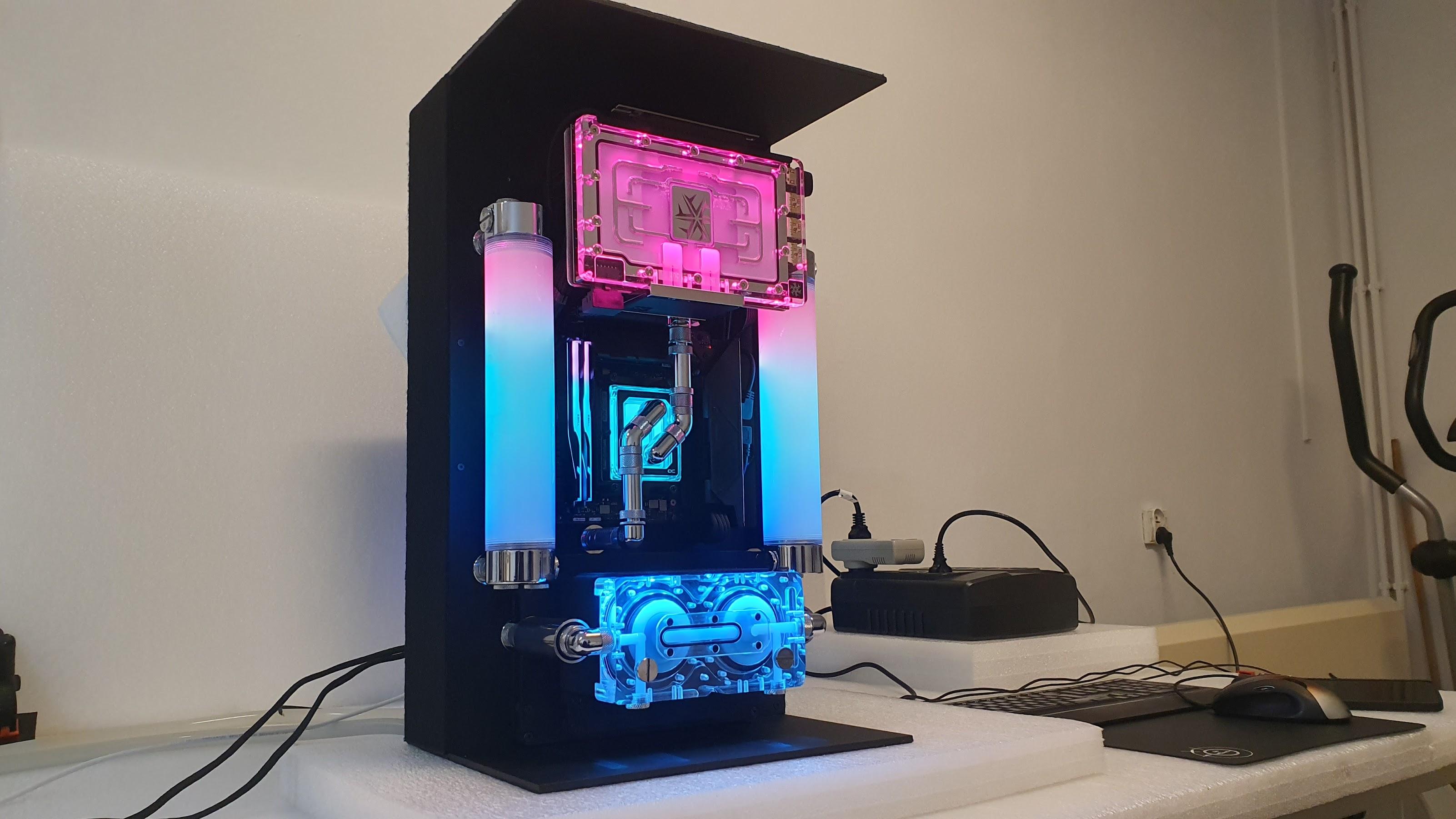

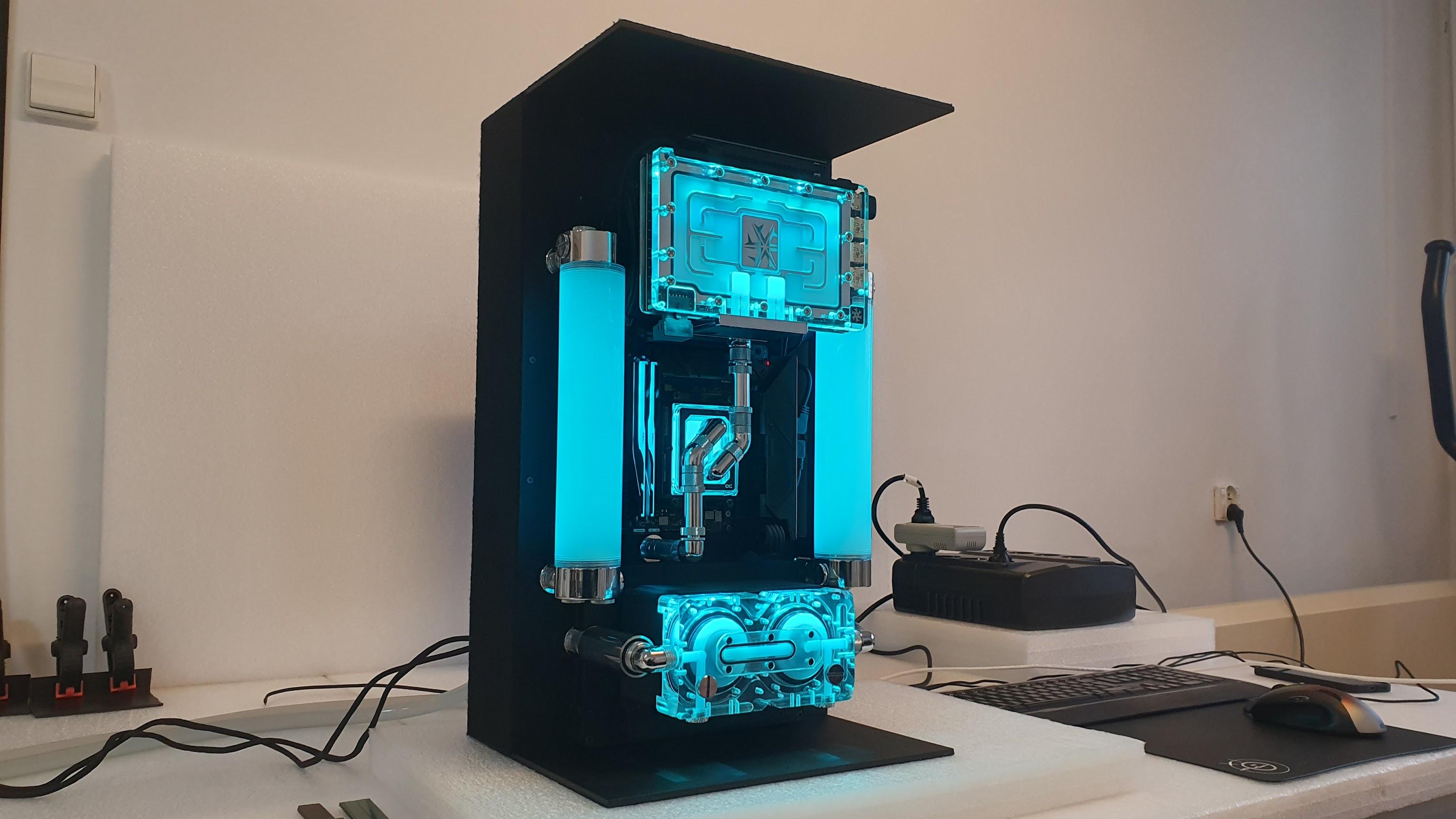

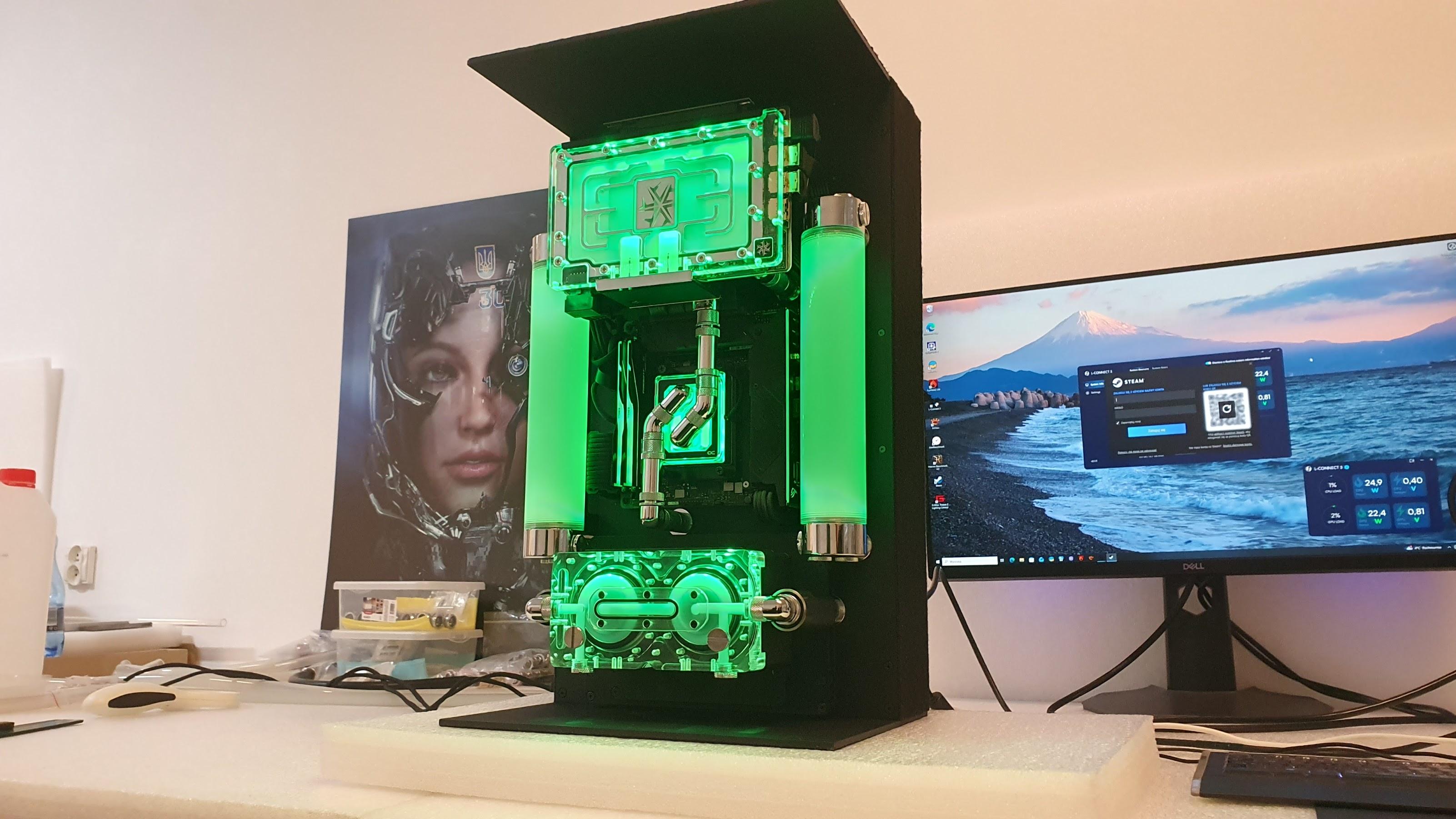

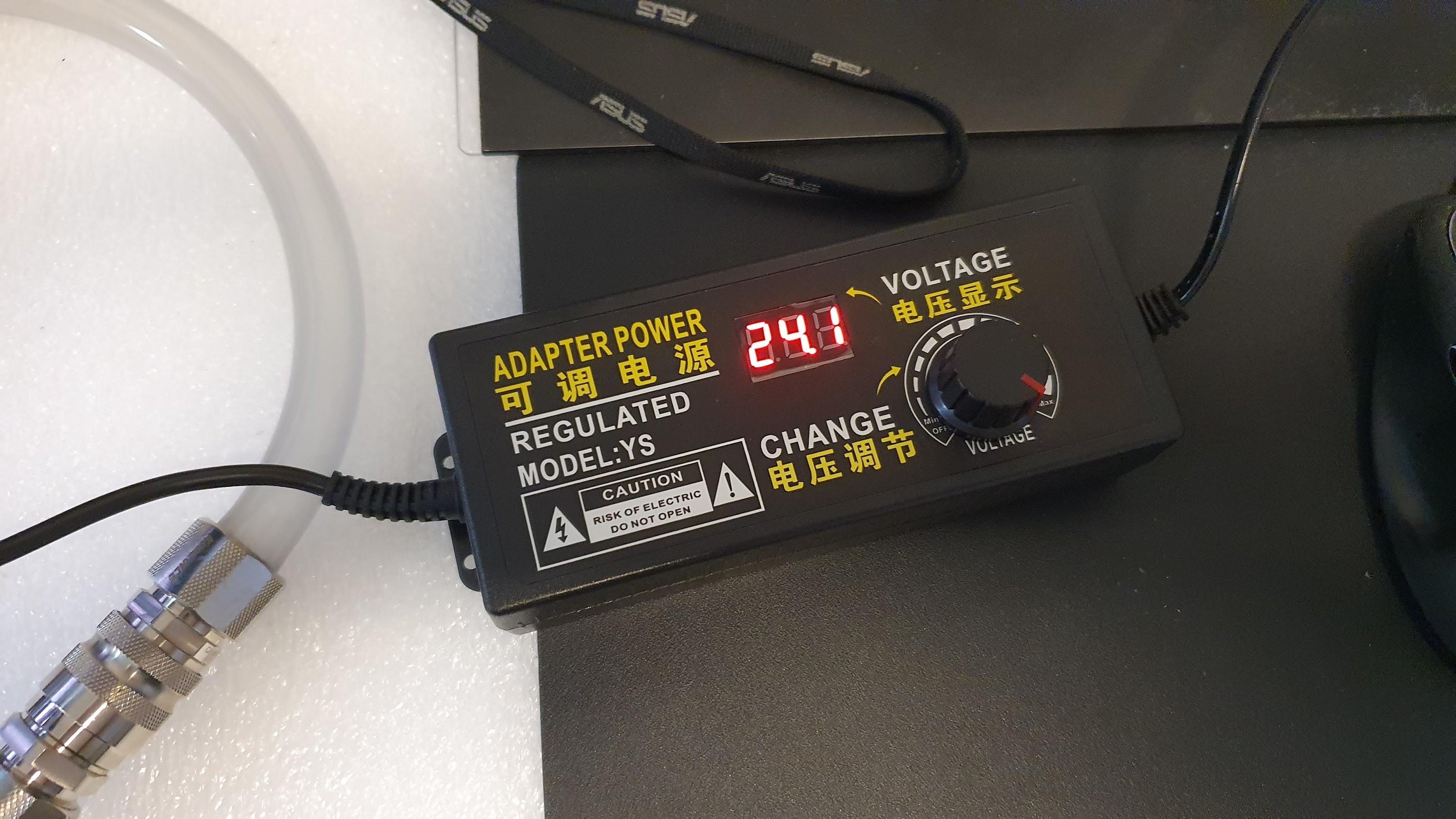

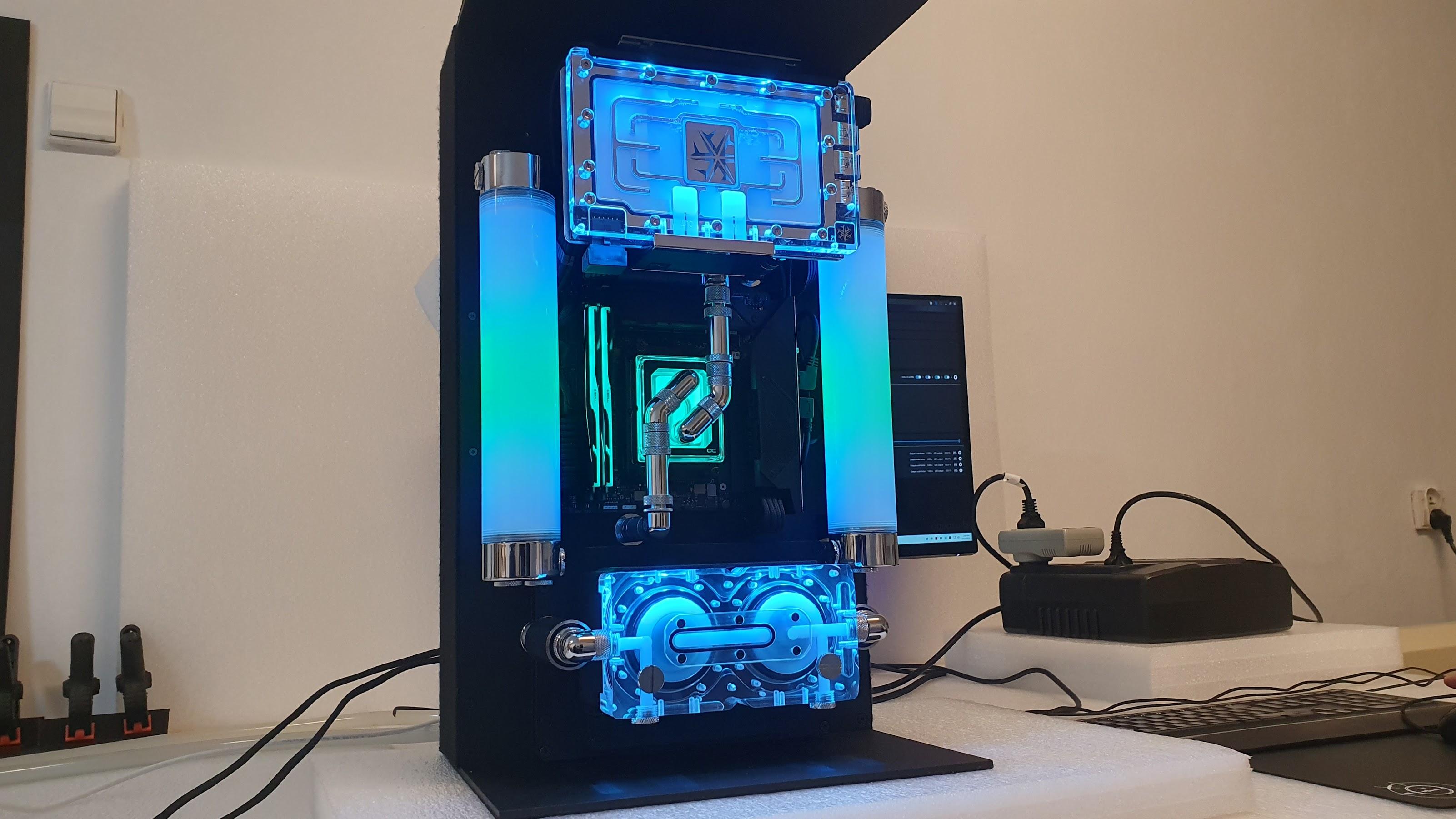

Tu jest liniowe podświetlenie neon RGB pod rezami i zwykłe punktowe paski RGB w blokach i pompach

więc to wszystko w Aquasuite trzeba regulować co do mocy koloru itd.

Upierdliwe ale do zrobienia.



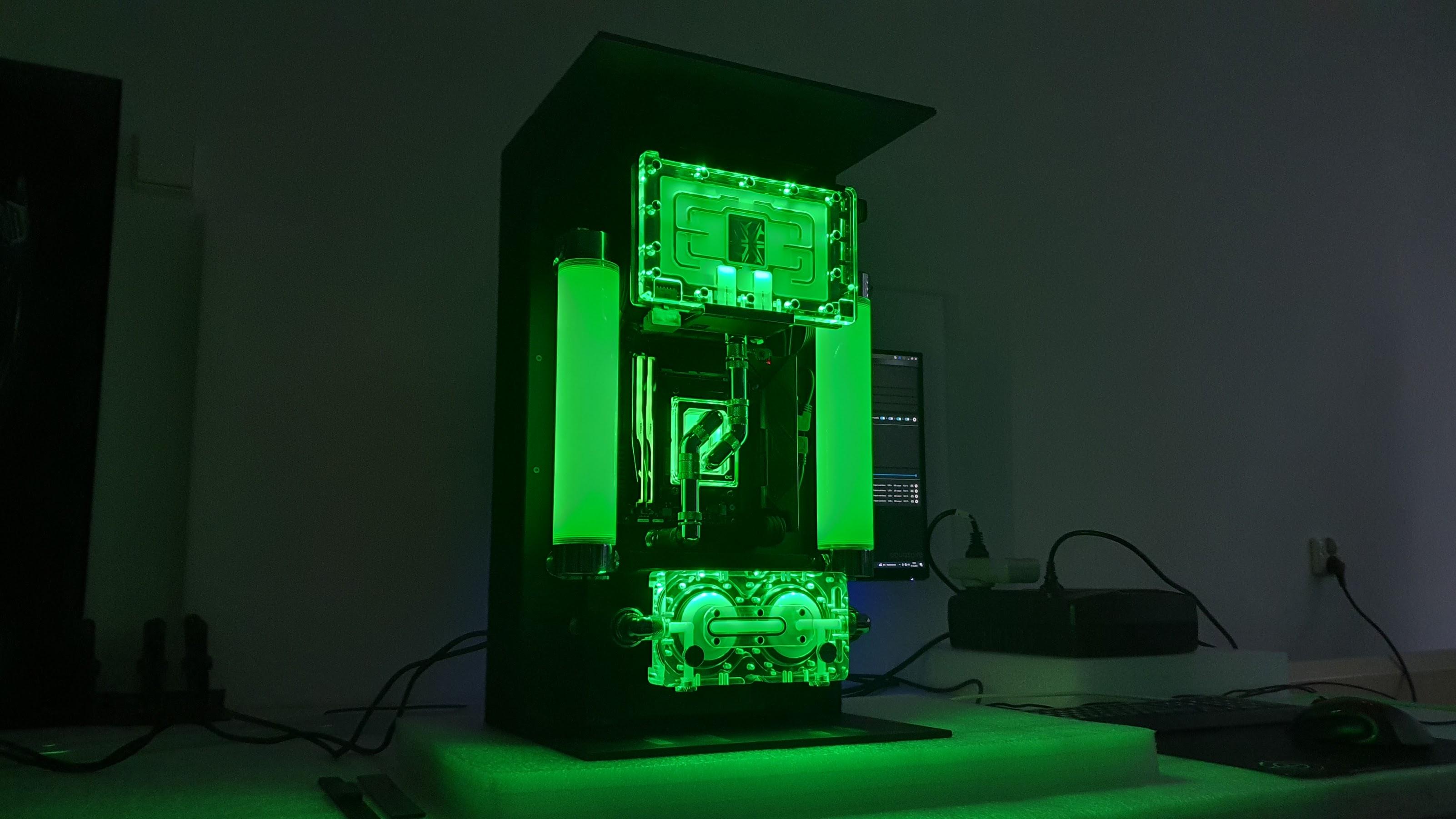

Niestety masa płynu w rezach w przypadku pastel Azure

kompletnie inaczej reaguje na światło jak płyn w bloku CPU/GPU i topie pomp D5 (rezy mocno tłumią światło)

Najważniejsze że po odpowietrzeniu system uzupełniania płynem rezów do 100% pojemności zamontowany po ciemnej stronie działa

i mamy równy rozkład światła w tubach rezów.



W międzyczasie zmiana CPU z 7800X3D który wyleciał do szuflady na 9800X3D

oraz walka z okablowaniem bo jedna przedłużka RGB od bloku CPU padła i wymieniłem na działającą.



Ram albo do wyłączenia podświetlenia albo do zmiany na czarne kostki bo pasuje tu jak pięść do nosa.

Teraz pytanie czym najlepiej ten ram zgasić?

Raczej softu Asusa tu nie chcę a soft GSkill ładuje się po wstaniu W11 dopiero.

Jakieś inne opcje?

Pytam bo generalnie w tym nie siedzę,nienawidzę RGB ale nie da się już w moddingowych projektach uniknąć RGB.



Działam z ciemną stroną wrzucę niebawem foty.

Dostałem takie info: wejdzie tu bez modyfikacji RTX 5090 Frostbyte bo blok wodny ma podobne rozmiary więc może by zmienić?



Hmm...czemu nie.







Edytowane 29 Stycznia przez Elder

[Uzytkownik_ 1]

Panowie, macie potencjał, zróbcie coś oryginalnego, co zainspiruje. To nie musi być napakowane po przegi detalami, ważny jest look ogólny, jakiś ART, coś minimalistycznego. Na pclabie to było już nudne, teraz jest tutaj - aluminiowy klocek, woda, oploty, konstrukcja może jest i funkcjonalna, ale wizulanie to to banał i jeszcze te ledy .

[Elder 287]

To interesujące zagadnienie.



ART i minimalizm to jest wyjątkowa nisza w którą nikt nie idzie ostatnio

nawet Alex Banks

bo zwykle pragmatyzm wygrywa ... więc z tą inspiracją artystyczną nie do każdego trafisz i nie każdy to potrafi docenić.

Elitarny sport.



Powiedział bym że jest to bardzo ciekawa opcja wymagająca nieszablonowego myślenia i artystycznej duszy

przy tym niezwykle trudno taki projekt czysty i minimalistyczny ... wymyślić.

Nie chodzi o koszty ani techniczne zależności...trzeba mieć duszę artysty a ja jestem czysto techniczny człek.





Tak technicznie,jest wszystko dostępne i można działać przy bardzo skomplikowanych zleceniach

profi frezarki CNC,laser,plazma,drukarki 3D +ploter solwentowy

nawet szlif maszynowy grubego szkła 45 stopni i jego klejenie UV plus z konstrukcji lotniczych dostęp do tytanu i stopów magnezu.

Czego dusza zapragnie.

Jak ktoś z takim targetem zgłosi się do mnie to czemu nie?

Lubię wyzwania.









Wracając do prac przy Deuterium







Od strony projektowej ...Deuterium przeszedł długą ewolucję i trwał ponad dwa lata

gdzie kilkaset godzin na wstępie to było selekcjonowanie info...wybór opcji...wybór materiałów i rozwiązań technicznych

plus różne testy CLC AirTigh (bo nikt tego nie używa,nie ma takich projektów na świecie z AT) w różnych scenariuszach i konfiguracjach.

Masa rzeczy była analizowana i odrzucana i tak w kółko

aż zostało to co rokuje na najlepszy rezultat końcowy.



Kto tego nie przechodził to nie wie jakie są wymagania a na pałę to sobie można szałas z patyków i dykty stawiać w lesie

nie CLC w full custom budzie zrobić z systemem AirTight

co do którego zero podobnych w założeniach projektów i info w necie

bo nikt tego nie dotyka i sam musisz wszystko rozgryźć.









Dobra nie ma co ględzić...co siedziało?





Pakujemy bebechy do szkła Antisol grubości 8mm

zamykamy tylną taflę i mamy 100% szczelną konstrukcję bez dostępu kurzu do wewnątrz

i bez możliwości wyjścia dźwięków jakie generuje hardware i pompy na zewnątrz.



Nie tak zaraz.

Najpierw to trzeba zadbać o uszczelnienie i nie kolizyjne wsuwanie lakierowanej proszkowo konstrukcji w szklane akwarium.

Folia Aslan plus filc czarny samoprzylepny 2mm grubości.

Po co folia?

Ma słabszy klej jak akrylowy na filcu (ten z filcu nawet rozpuszczalnikiem trudno usunąć...dramat).

Aslan+filc łatwo zdjąć aby mieć dostęp do śrub spajających konstrukcję i w proszek wszystko do serwisu rozmontować.

Potem ponownie można wkleić i z bani.





Przypominam wewnętrzna konstrukcja z alu plus hardware ważą 30kg

szkło i płyta nośna plus tylna pokrywa alu plus szkło ponad 15kg

więc to jest na finał komp do dźwigania dla dwu osób...jedna osoba to że tak powiem silnoręka musi być bo chwyta się za to szkło niewygodnie.

To nie sztanga czy hantle...z przenoszeniem Black Ice Mk3 taki sam problem miałem

ja chyba już nie umiem robić projektów light











Pod dolną taflą szkła jest wklejona na taśmę żelową clear DENSO aluminiowa płyta nośna gruba na 8 mm.

Było ryzyko że bez niej strzelą narożniki klejonego szkła przy przestawianiu

tak ciężkiej konstrukcji.

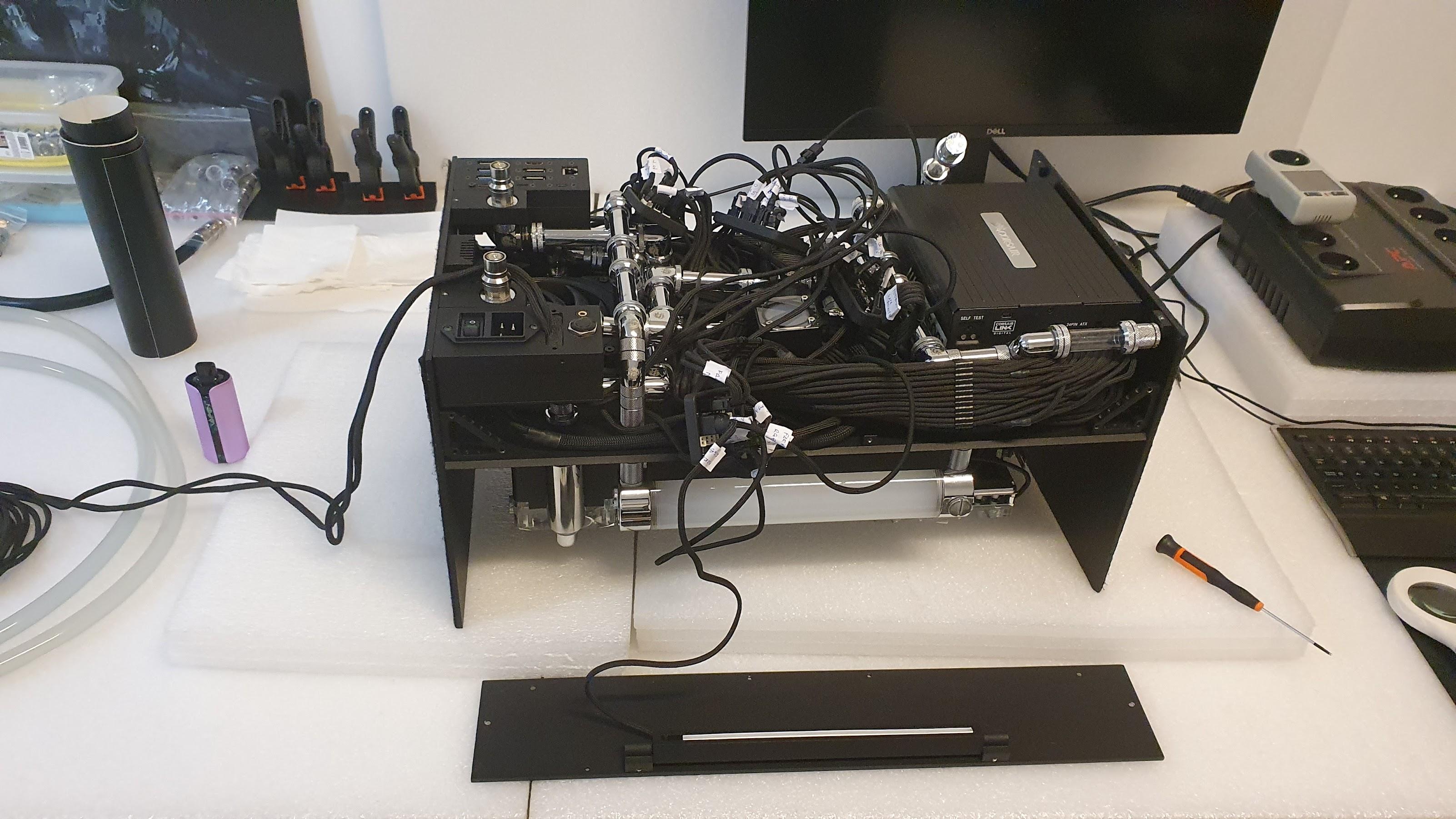

W sumie to powyższe operacje były robione po ogarnięciu tych przeklętych kabli po ciemnej stronie (trwa to całe wieki)

Jest ich absurdalna ilość do ukrycia pod płytami nośnymi urządzeńAquacomputer

co było widoczne na poprzednich fotkach.









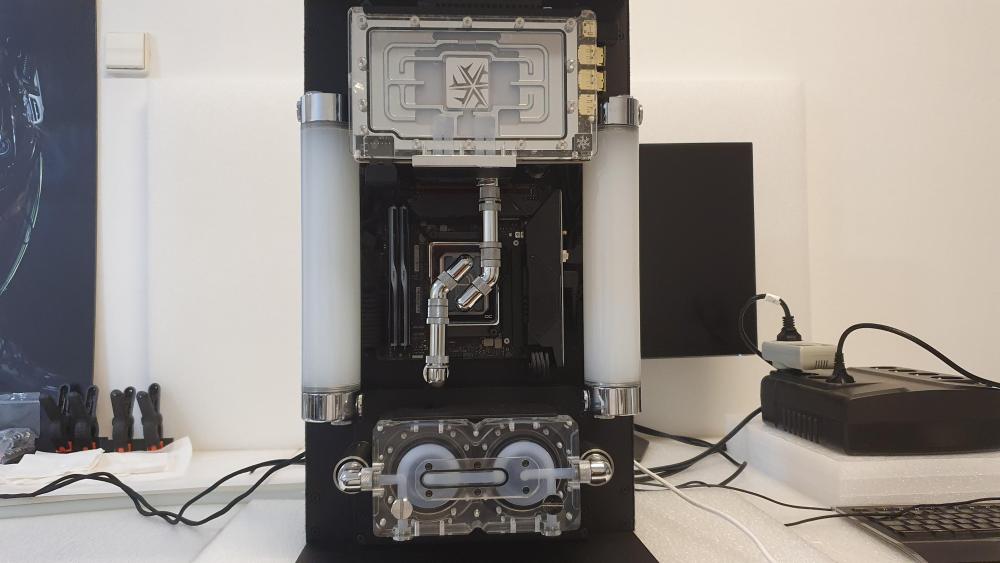

Teraz...można wpakować w szklaną zabudowę wszystko i testować.

















No dobra na tą chwilę medal z kapcia przyznany...









... i można ruszyć tyłek zgasić w pomieszczeniu światło

żeby pomajstrować w AQUASUITE z tymi diodami LED bo ustawienie widma światła w tym sofcie to dla mnie mordęga.













Tyle...od kilku dni Deuterium jest na testach w domu u Łukasza.









Takie info podesłał do mnie:



Zrobiłem test dźwiękowy "nocny".

Oczywiście w trochę nierealnych warunkach, po północy, przy zamkniętych drzwiach do pokoju, wyłączonych urządzeniach typu nawilżacz, rozłączonych eLoopach na SR 560mm.

Build był bezgłośny przy 60% mocy pomp, co daje przyzwoite 82L/h oraz 750 rpm Lian Li TL wewnątrz na chłodnicy 120mm EKWB.

Bezgłośny w twardym sensie, to znaczy, że z odległości 1 m nie byłem pewien, czy komputer działa, czy nie.

Szybciej mogłem usłyszeć własny oddech lub szum krwi w uszach.





Chłodnicę zewnętrzną SR2560mm postawiałem na parapecie, otworzyłem okno, zasłoniłem zasłony, a mam takie grube mięsiste,

w pokoju było 22 C a na parapecie pewnie 8 C.

Maszyna jest gotowa na na subambient i chiller.

Nie było nawet śladu kondensacji.















Nie jest źle,w Cyberpunk na GPU 4090 widać temp 27*C ale nie ma zimy więc nie ma zabawy

bo jakby na mróz tą chłodnicę wystawić to....

Dobra...dawać jakieś mrozy w lutym bo inaczej trzeba będzie Hailea Titan przytargać żeby dalej się bawić.

Łukasz skończy testy i zbieranie danych to podeśle do mnie więcej info i fotek.





Stage 1 gotowy teraz pora na wykonanie superpower zestawu chłodzenia z 4x 560mm i 16x LL TL RGB

ale o tym wkrótce.



U Zawiszy są wentylatory i kontroler LL (oploty i recab w toku)







ale to potrwa bo custom zabudowa radboxa to alu i CNC potem lakier proszkowy i szkło Antisol potem tiul więc masa zadań.







Edytowane 5 Lutego przez Elder

[Gregryzzli 28]

W dniu 5.01.2025 o 13:25, Elder napisał(a):

mam silne uczucie że jakaś epoka już się skończyła.

Cóż... na to niestety wygląda, trochę wysoko zawieszona poprzeczka :).

[Elder 287]

Co się dzieje?

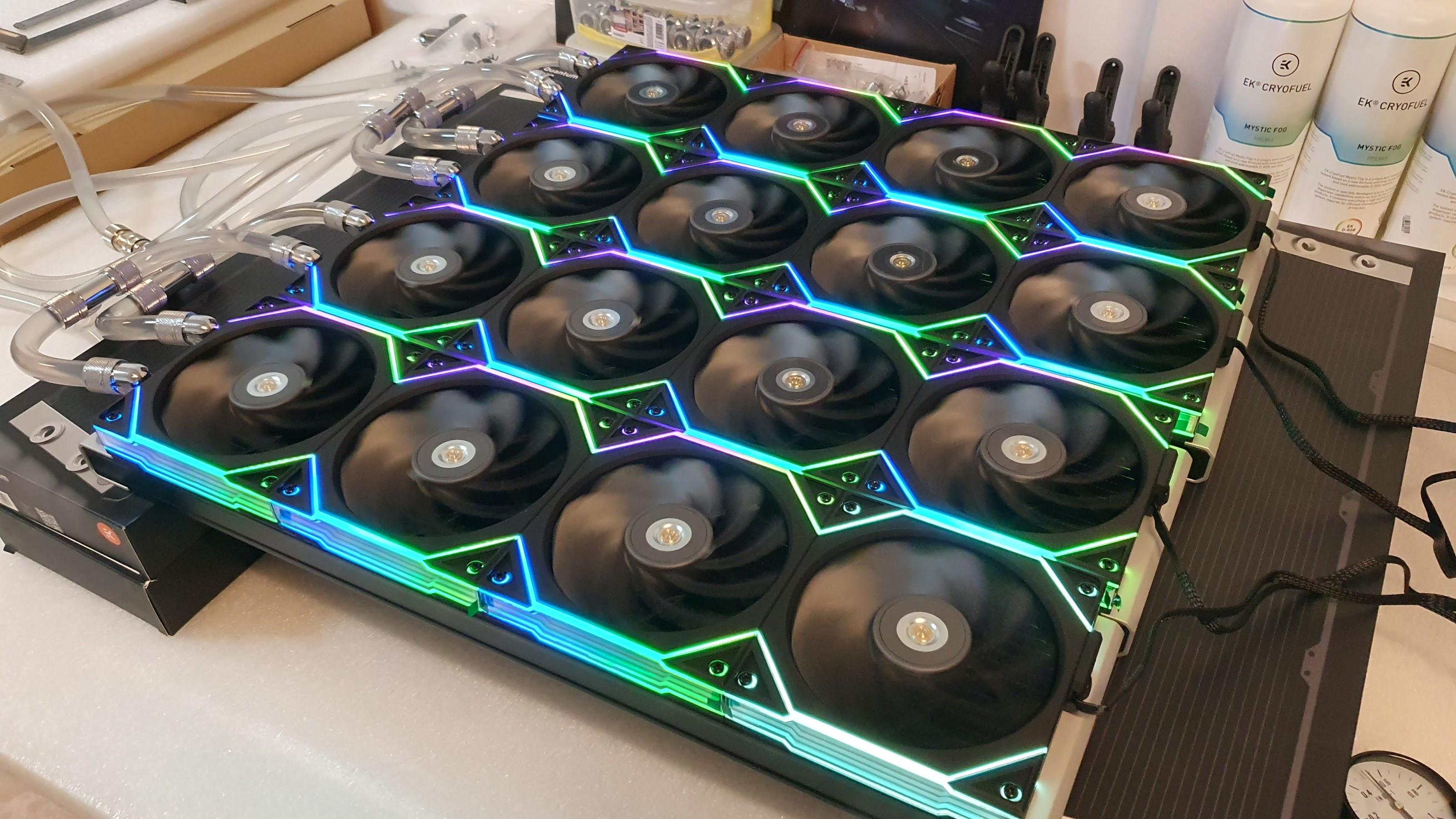

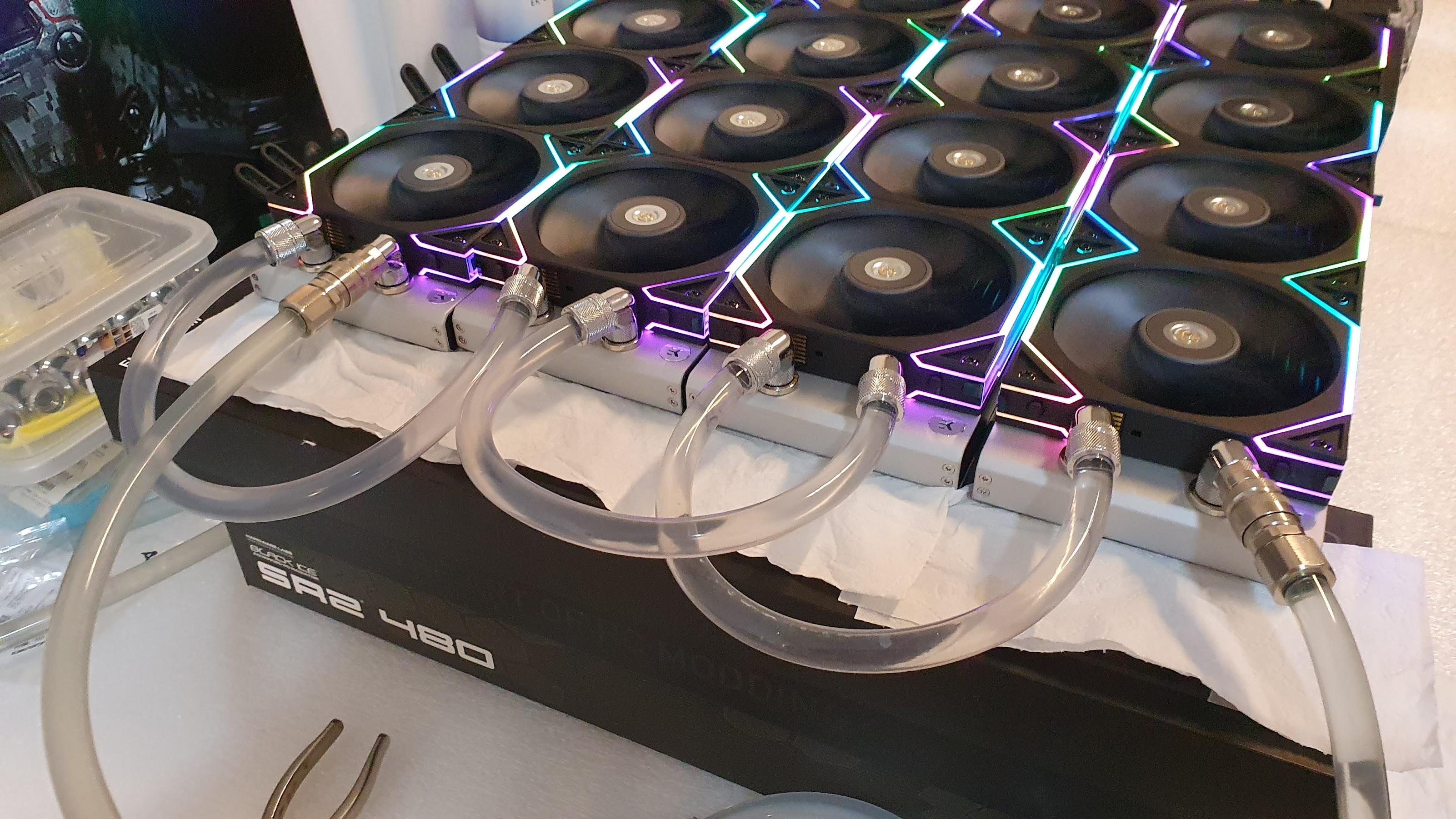

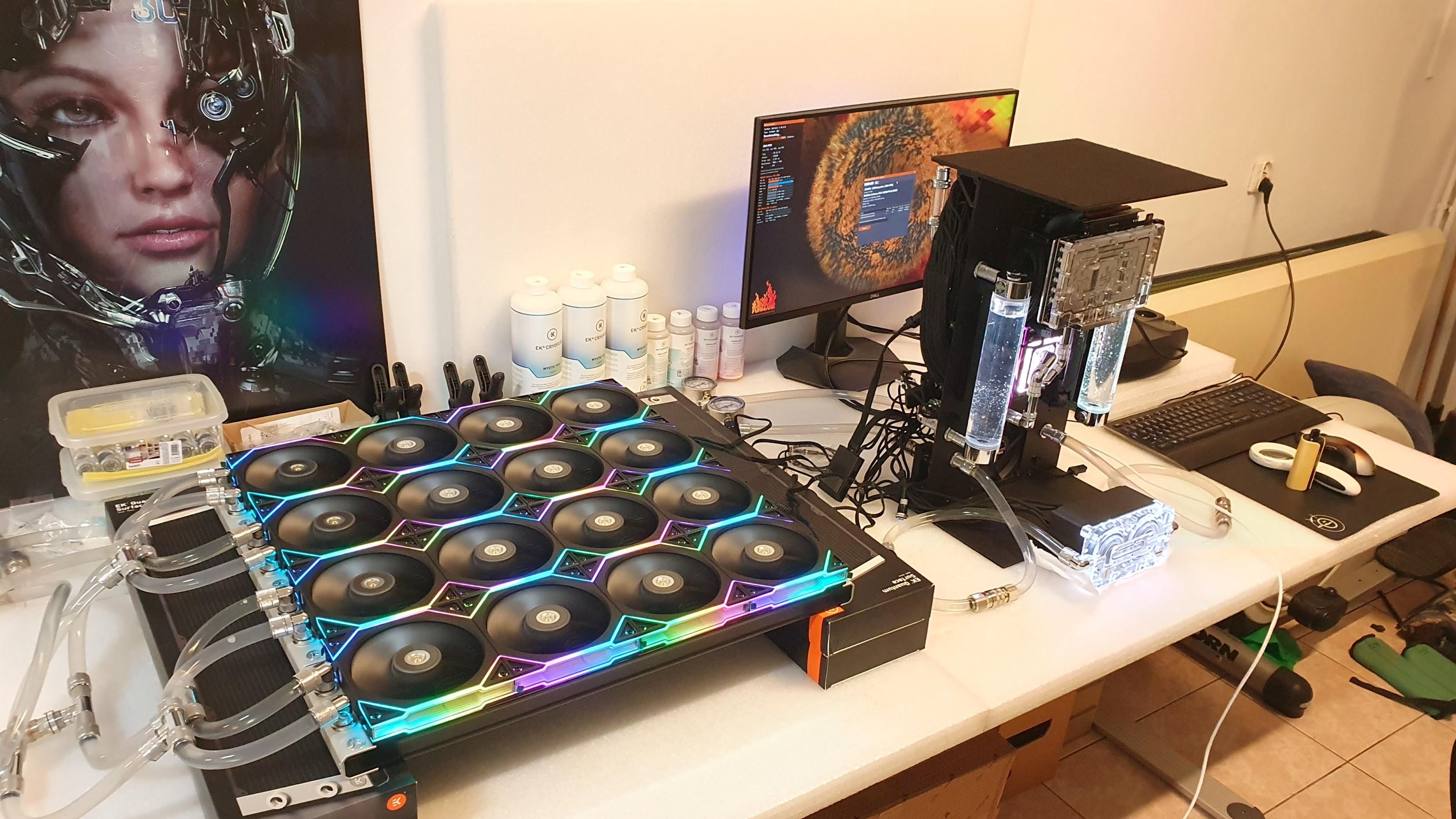

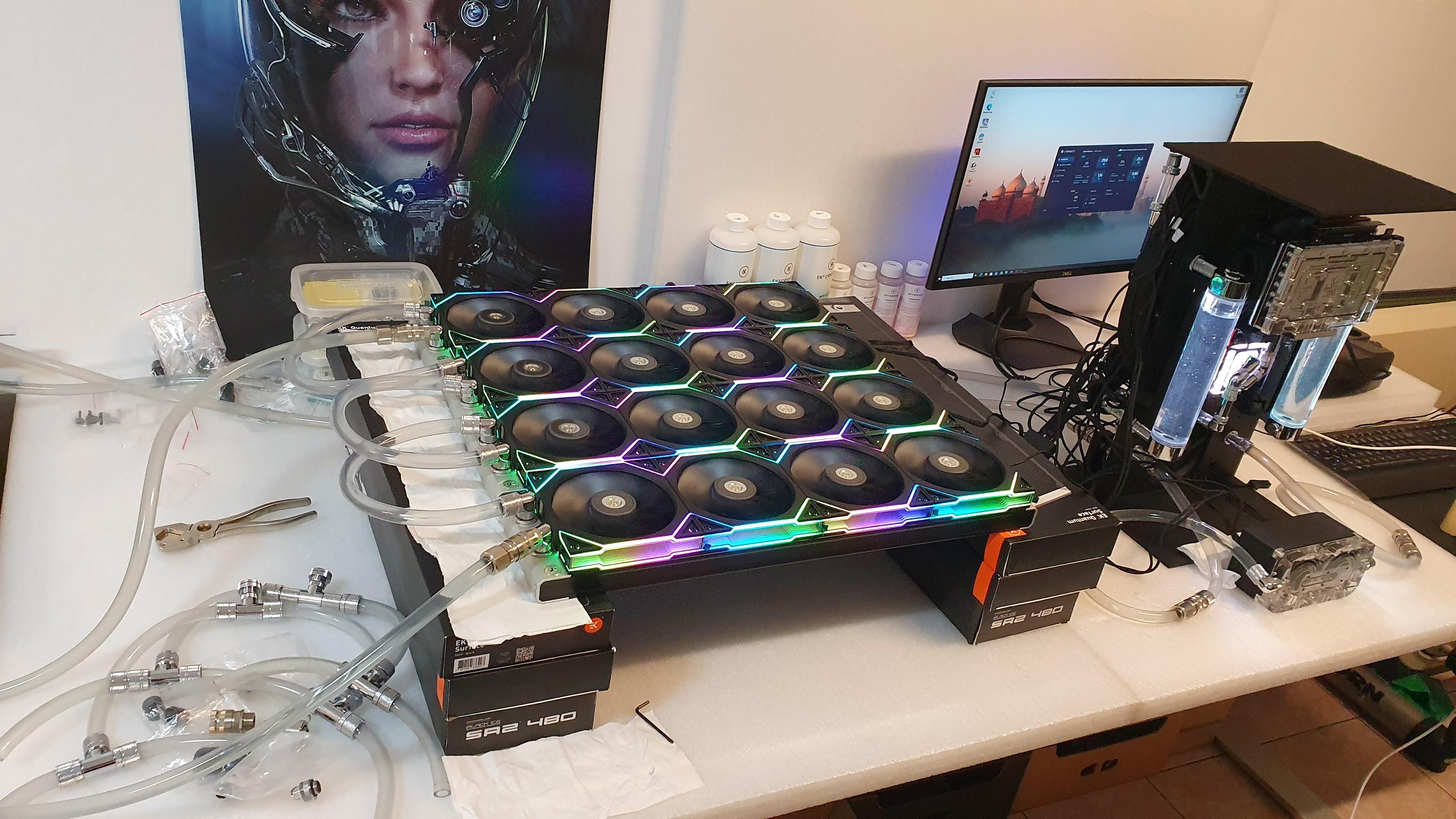

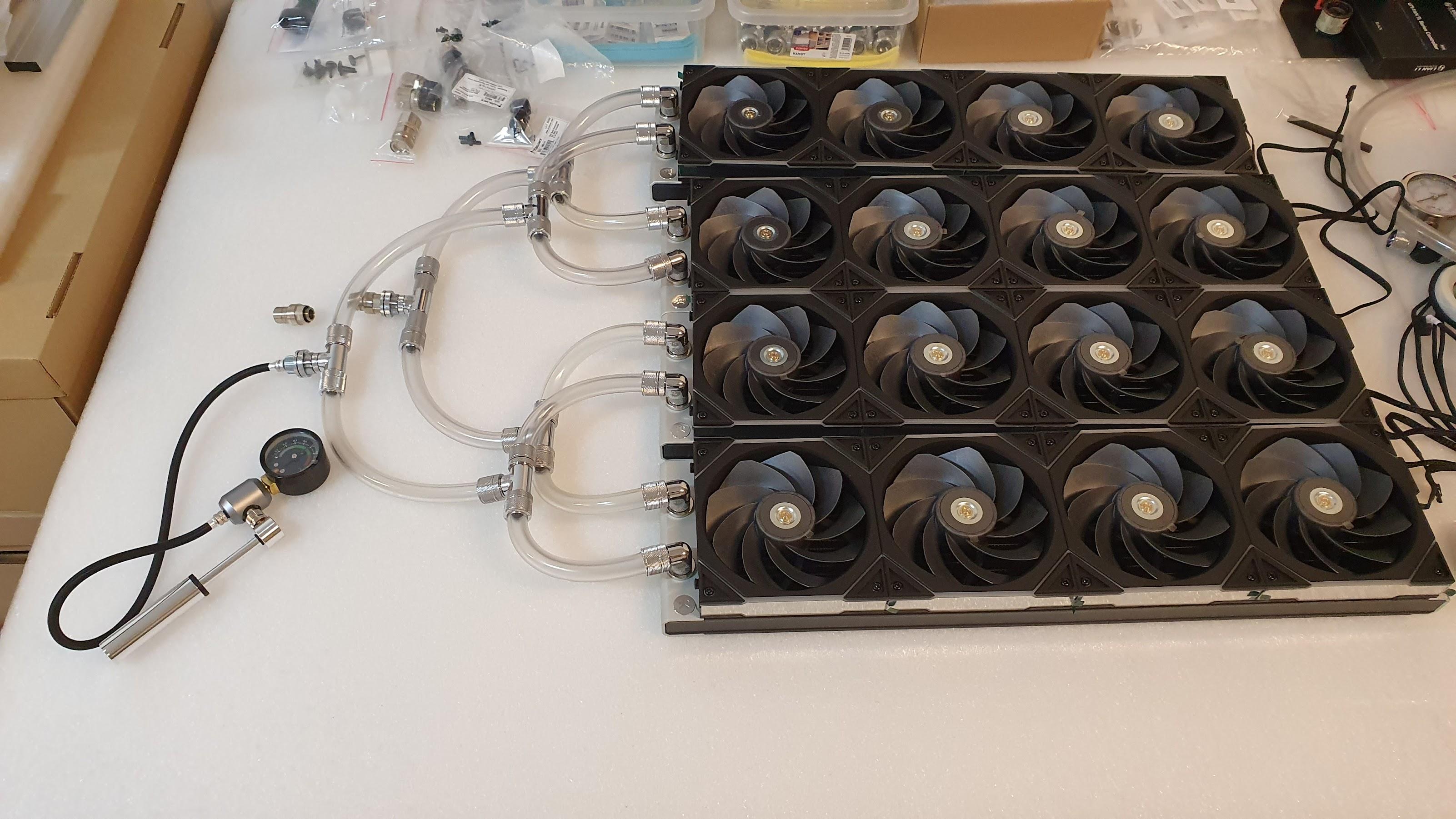

Powstaje radbox czyli moduł B zawierający 4 chłodnice 560mm EKWB i 16 wentylatorów LL TL 140mm.



Render

Front top dół szkło Antisol 8mm

boki mesh (intake)

tył perforowana blacha (exhaust)









Zawisz zbadał czy jeden kontroler Lian Li ogarnia 16 wentylatorów LL TL 140mm i ...tak,działa to prawidłowo.









OFC kombinowałem z obydwoma bocznymi filtrami po drodze

czyli ramki i napinany na nich czarny tiul

bo z kurzem nie wygrasz nikt nie ma laboratoryjnych sterylnych pomieszczeń w domu ...

to prototyp w pomniejszonej skali:

























Eksperymentu z termiką ciąg dalszy.



Założenie:

Układ ma tak wysoką sprawność odbierania ciepła z wnętrza szklanej zabudowy

że rozbudowany system rurek niklowanych z mosiądzu od Bitspower złączki rezy itd

wystarczą do odebrania ciepła szczątkowego generowanego przez PSU NVME mobo i inne komponenty wewnątrz konstrukcji.

To jest około 100W ciepła szczątkowego (przypuszczalnie)



Będzie to działać nawet jak wywalimy chłodnicę 120mm z wnętrza konstrukcji.

Hee.



Dodatkowo szklana zabudowa wyraźnie nagrzewa się w full load

więc też oddaje ciepło do otoczenia.

Nie ważne że jest to szkło grube na 8mm i szkło tej grubości teoretycznie jest izolatorem a praktycznie...no cóż...działa jako radiator.



To oznacza usunięcie chłodnicy EKWB 120mm z wentylatorem LL TL 120mm

i zamocowanie w tym miejscu wentylatora Noctua 120mm NF-A12x25 PWM chromax.black.swap

Bo ładny czarny i relatywnie cichy w średnim zakresie rpm

więc go nie usłyszymy a da lepszy airflow pomiędzy komorami jasnej i ciemnej strony.



Po co?

Cóż...jeden i drugi dysk NVME silnie reaguje na lepszy ciąg powietrza wewnątrz MIDI

a to NVME jak widać po HWINFO64 jest tu krytycznie gorącym komponentem (szczególnie gen5) wśród całego hardware

w full load long term use.





Działamy.

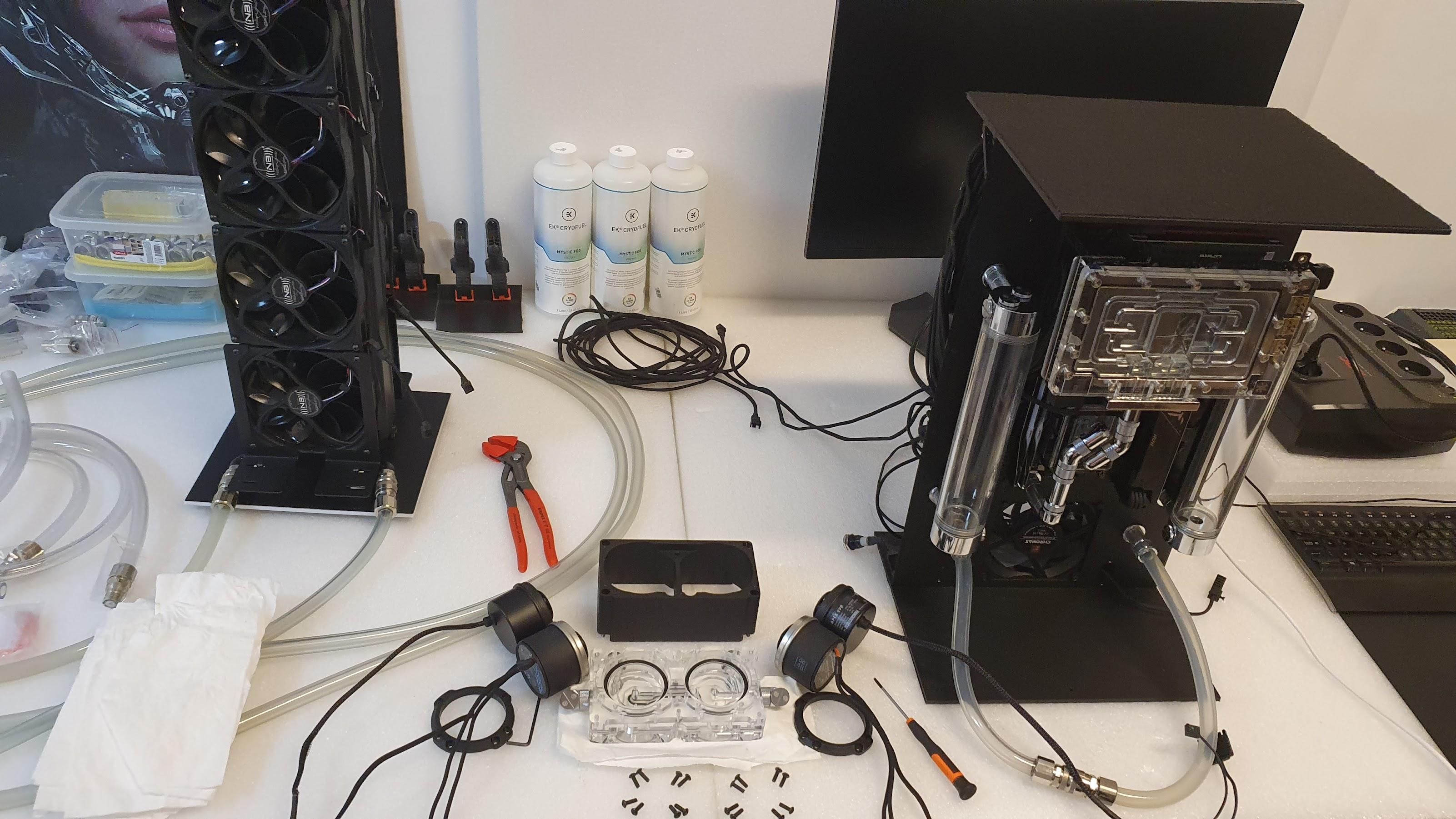

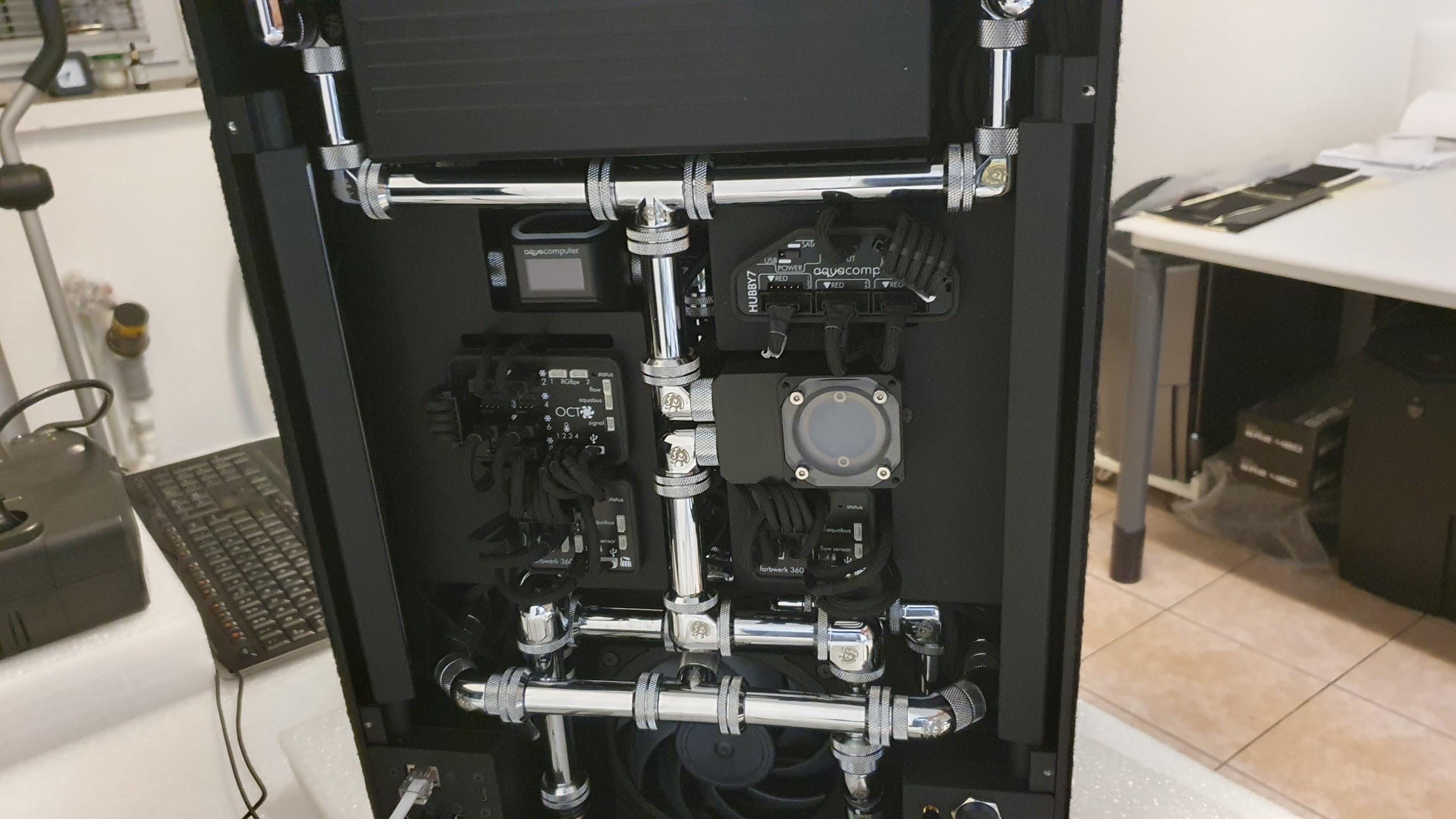

Płyn usunięty i trzy cykle płukania loop









Rurki z wnętrza rezów wypad.





Jest z tym babarania bo korki trzeba wkręcić aby resztki płynu nie zalały kompa przy obracaniu całości na boki

i to przymus inaczej można zalać elektrykę i adios.





A co tu mamy?







Układ krótko pracował więc przebarwienia z gwintów łatwo usunąć benzyną ekstrakcyjną.













No tutaj to piany na pysku można dostać jak coś przyjdzie wymontować,ciasno jak w SFF buildach... masakrycznie ciasno.





















Przy okazji jeden z czujników Aquacomputer wymieniony bo że tak powiem

odmówił posługi.









Takie rzeczy po prostu trzymam w zapasie (tak...jestem chomikiem )





Jedziemy dalej.



















Po tym jak wyleciała chłodnica jest wyraźnie więcej miejsca przed wentylatorem

i po bokach więc plus dla ułatwienia cyrkulacji powietrza.









OK...tyle,można działać z płynem.











Układ jest płukany i sprawdzany filtr płynu Aquacomputer.

Jest OK,żadnego syfu.

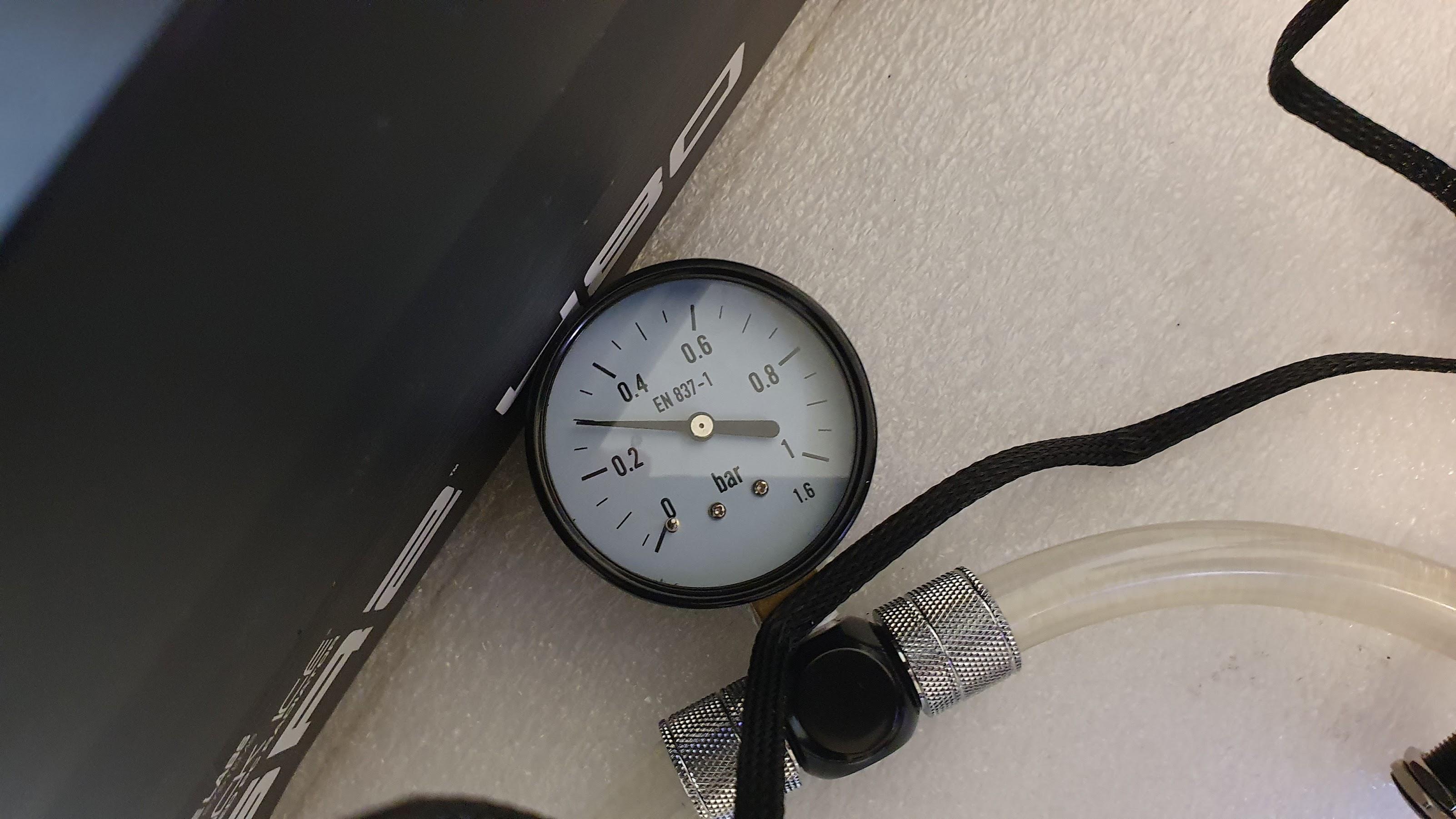

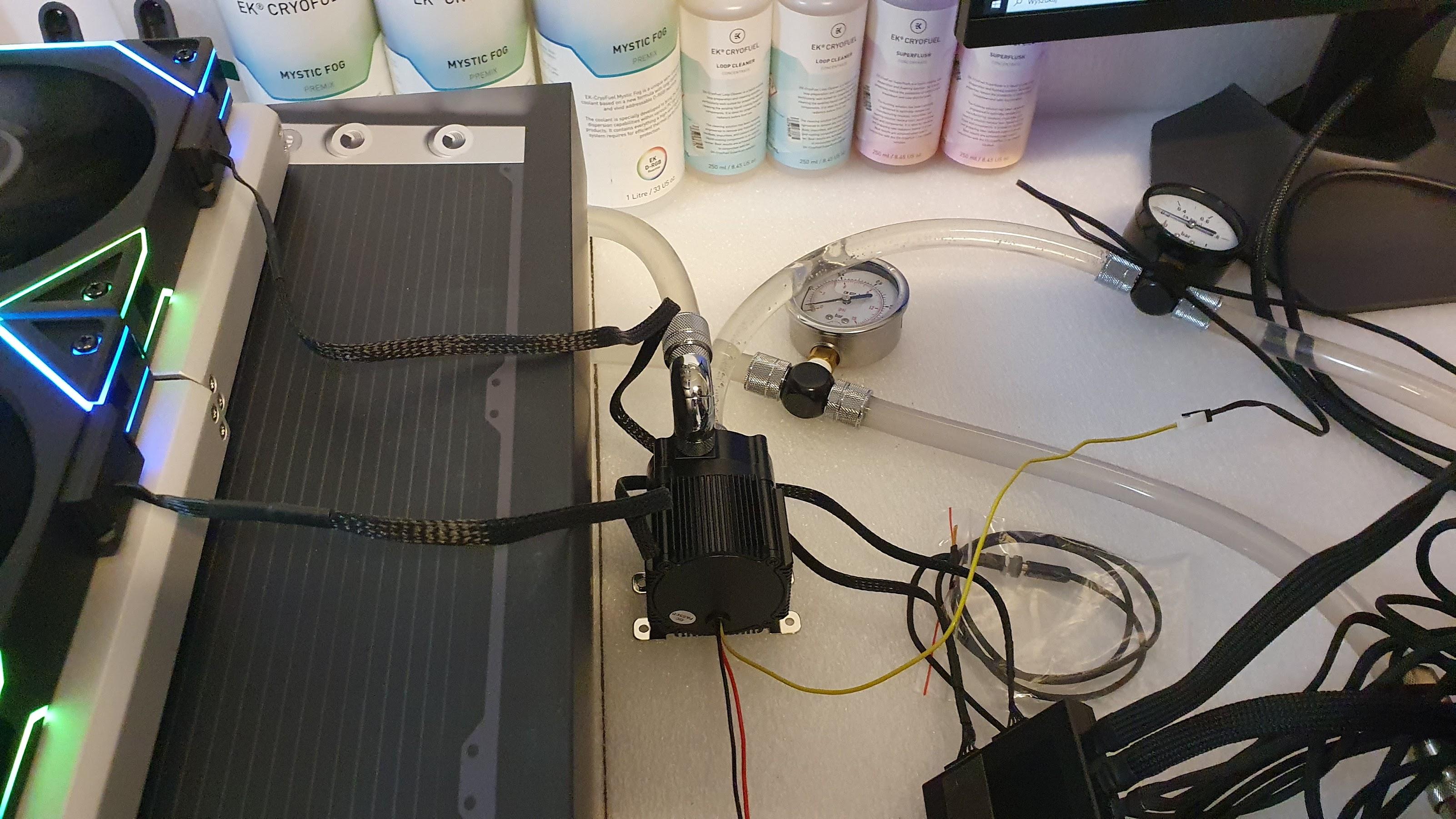

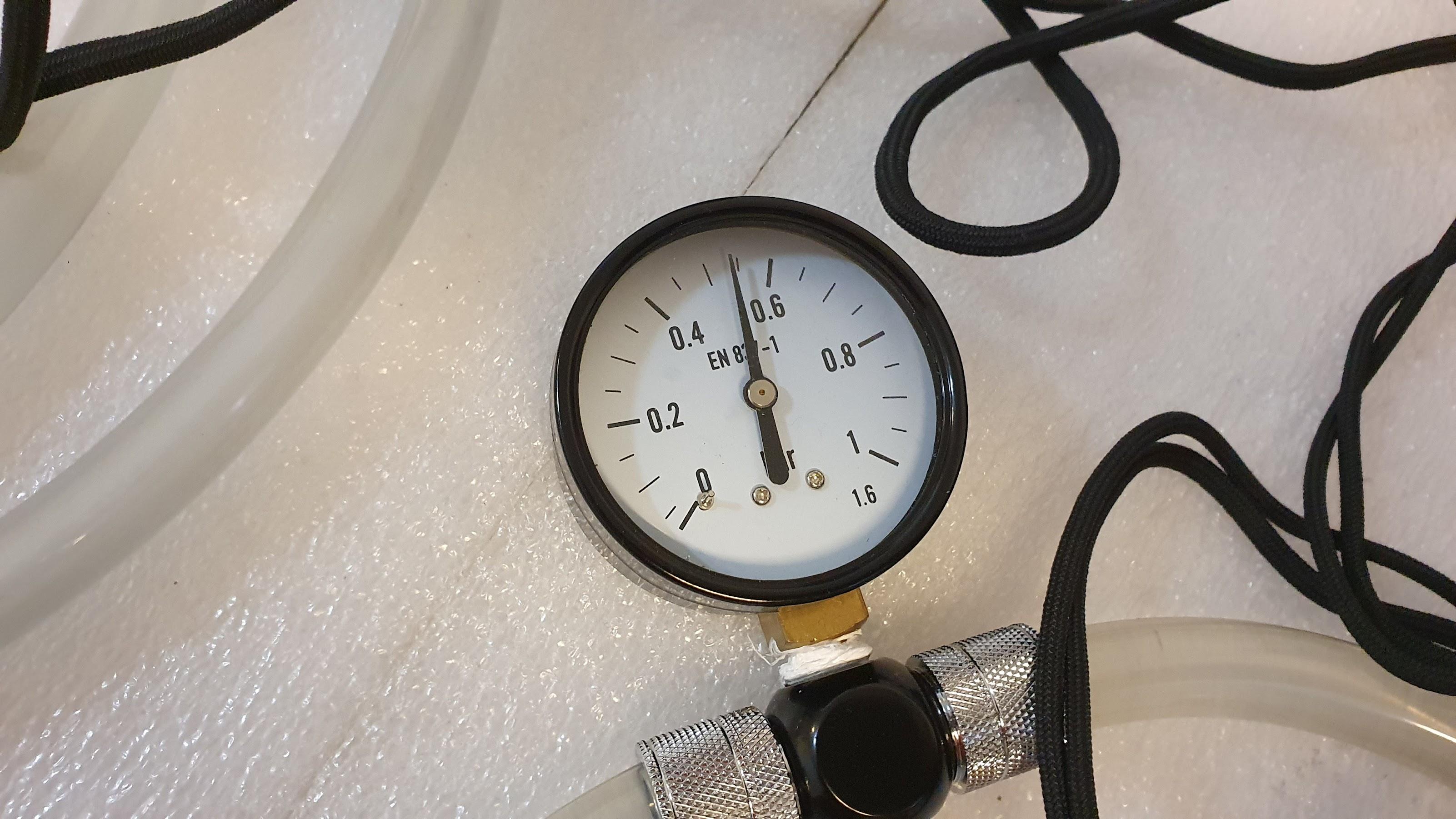

Testujemy szczelność.

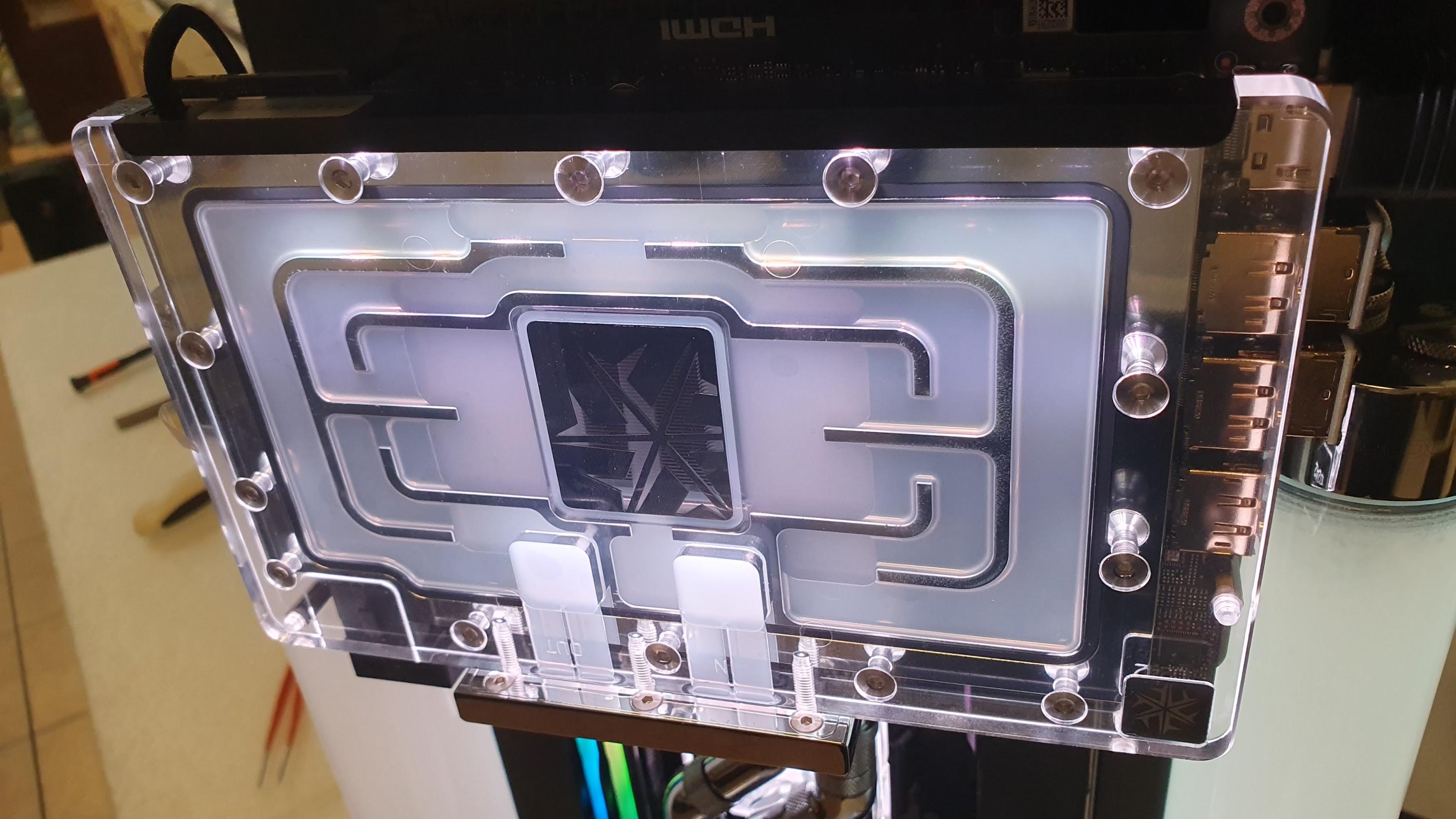

Przy okazji czarna ramka na bloku GPU wypad









... i zmiana na chrom ramkę 3M aby zbadać czy tak lepiej

i potencjalnie zrobić metalową chromowaną ramkę na front bloku GPU

aby ukryć te paskudne śruby na obrysie bloku Alphacool.





















Teraz odpowietrzanie układu

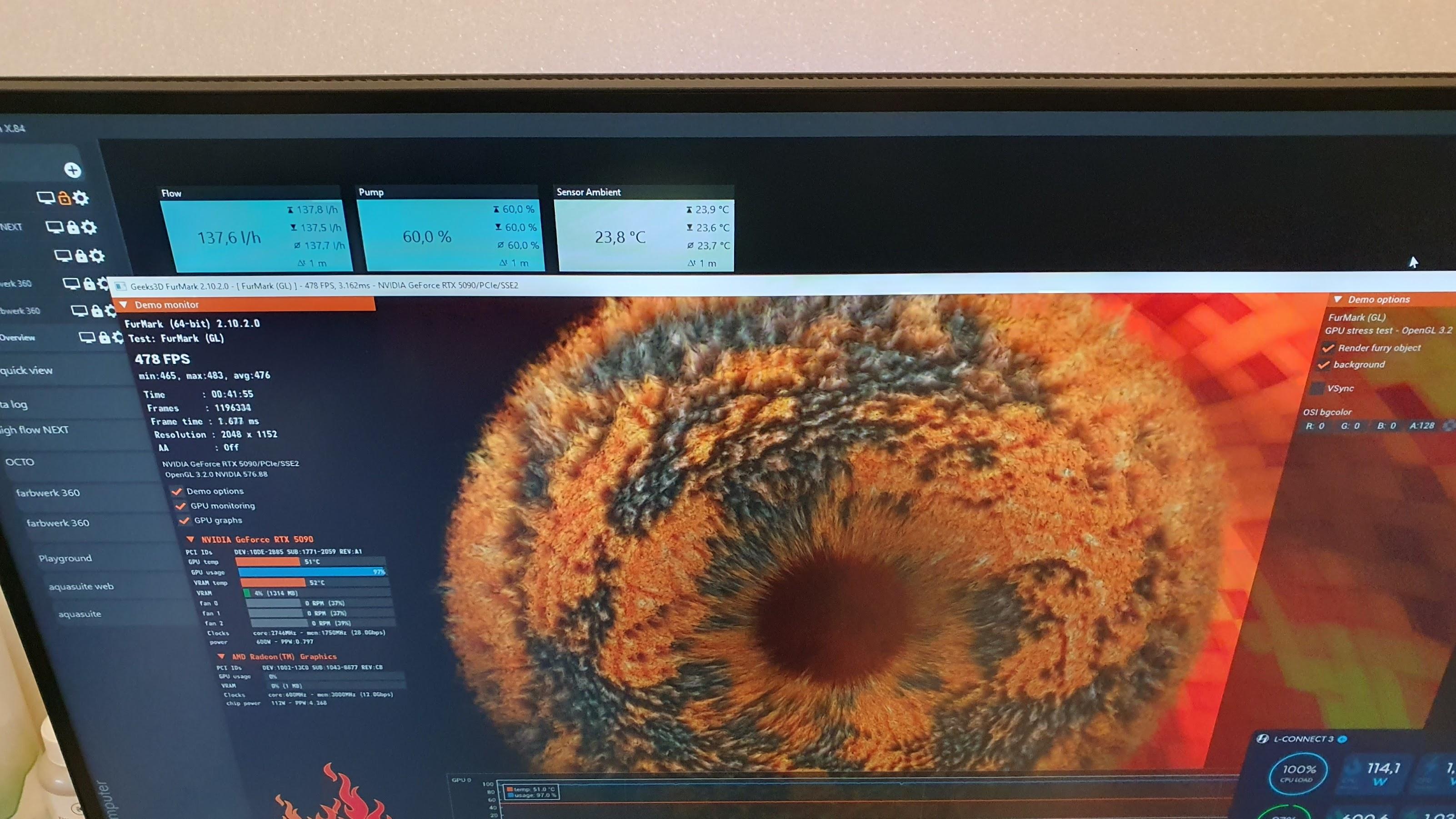

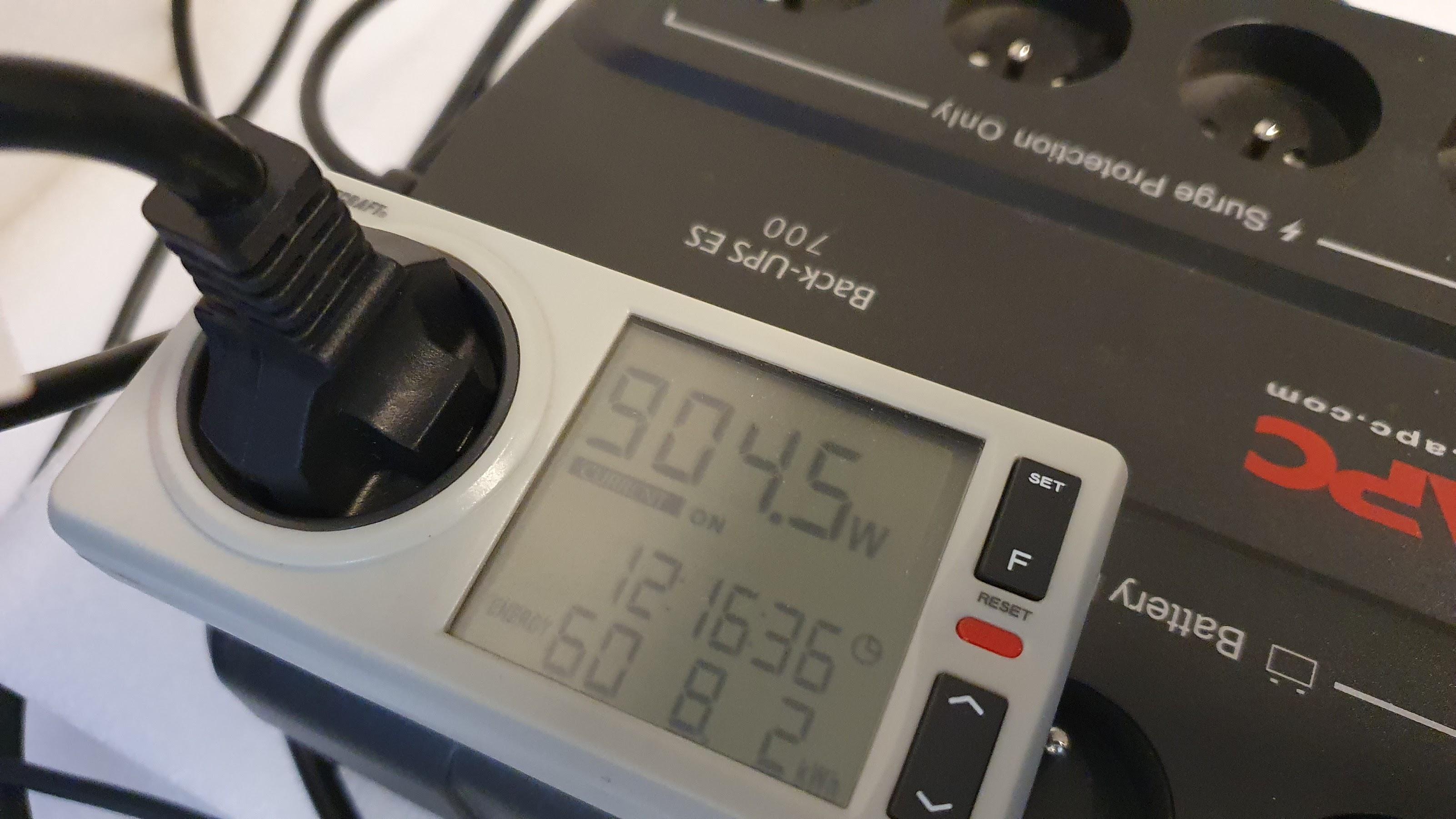

CPUZ stress test i Furmark i jedziemy.

Ambient z odczytu DT-61















Przemieliło się i testy zrobione na destylce więc wjeżdża DP Ultra Clear















Zlewanie płynu z loop w tym układzie to pikuś...kilka węży plus dodatkowych złączek Koolance QDC i lecimy.



















Znowu to samo ... rezy łapią masakryczna ilość bąbelków powietrza na ściankach

po napełnieniu loop i wygrzanie układu to wiele cykli aby się prawidłowo odpowietrzył

i tego nie da się przeskoczyć.



























Jeszcze test termiki po izolacji MIDI piankami PU 50mm grubości.









No ciekawie...około 5*C wyższe temp wewnątrz jak izolujemy szkło i nie może oddawać do otoczenia ciepła.









Mehh...bubbles,tfu.







Ok...nie będę zasypywał danymi z testów tylko przedstawię podsumowanie.



Układ trzyma bdb temp komponentów po wywaleniu chłodnicy 120mm z wnętrza a różnica jest marginalna

i zamyka się w kilku stopniach C

przy czym NVME obecnie ma lepsze (niższe o kilka stopni C) temp pracy w load.

Nie dziwne...nie ma chłodnicy 120mm na dole budy to wentylator ma lepsze warunki pracy

i airflow wewnątrz konstrukcji podlega mniejszej restrykcji.



WNIOSEK:

Masa metalowych elementów układu hydraulicznego doskonale odbiera ciepło i przymus stosowania wewnętrznej chłodnicy został odrzucony.

Lepszy wewnętrzny airflow = lepsze temp w load na NVME.

Tak zostaje...podoba mi się ten deal.



Koszt?

35 godzin pracy przy tych zmianach.

Głupota?

No skąd...lubię takie majsterkowanie i zamiast czas poświęcać na głupie filmy z Netfliksa

poświęcam na warsztat póki mogę.

Zaraz to się skończy...wiosna wiosna a to oznacza:



[Marcusfff 244]

Śledzę z opadniętą szczęką- wszystko prima sort, jak zawsze.

[Gregryzzli 28]

W dniu 26.03.2025 o 12:46, Elder napisał(a):

szkło tej grubości teoretycznie jest izolatorem a praktycznie...no cóż...działa jako radiator.

Szkło było używane jako stabilizator temp np. w starych piecach piekarniczych opalanych węglem. Wolniej odbiera i wolniej oddaje, no ale co by nie mówić to nie amelinium i nie stal.

[Elder 287]

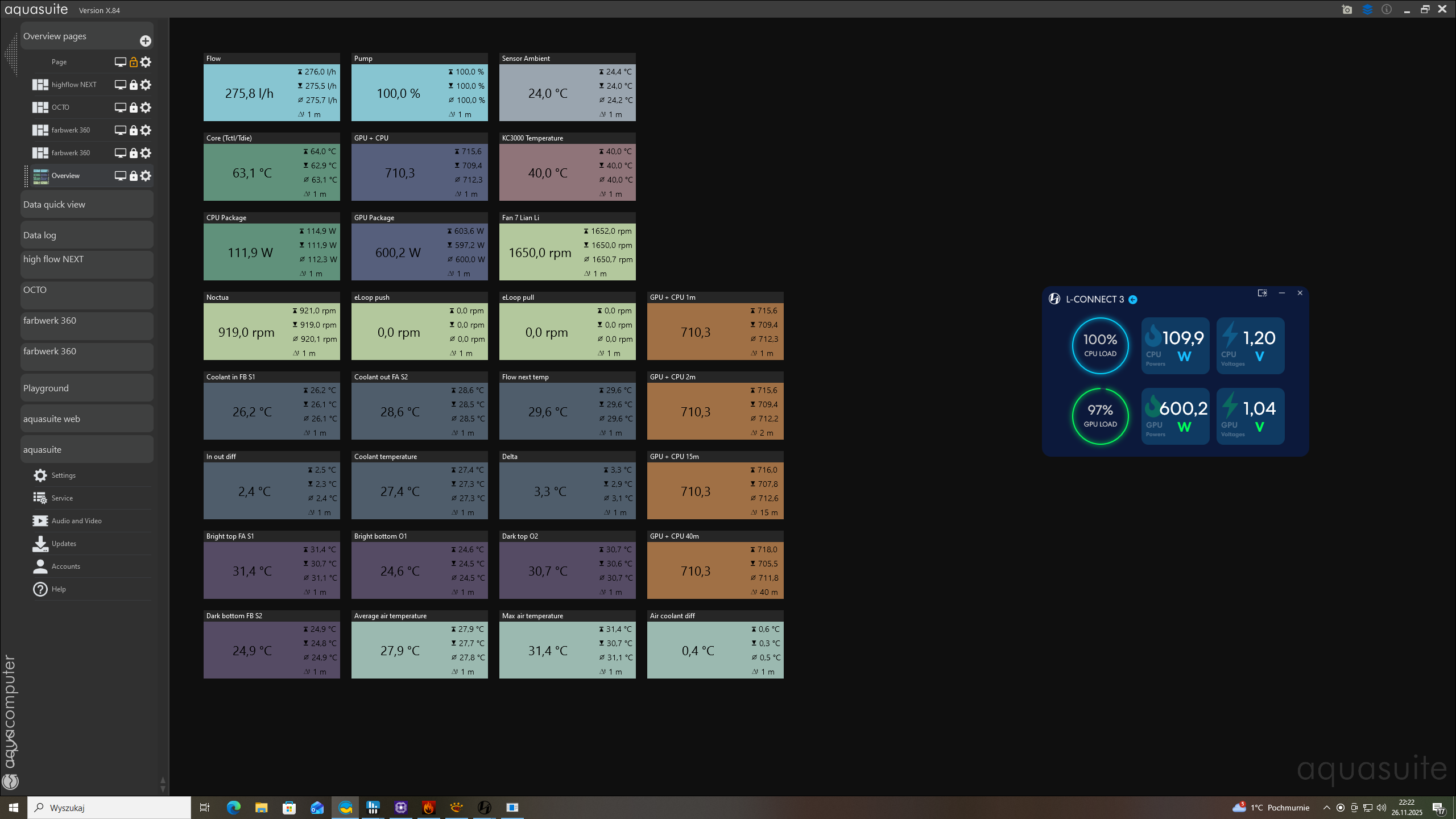

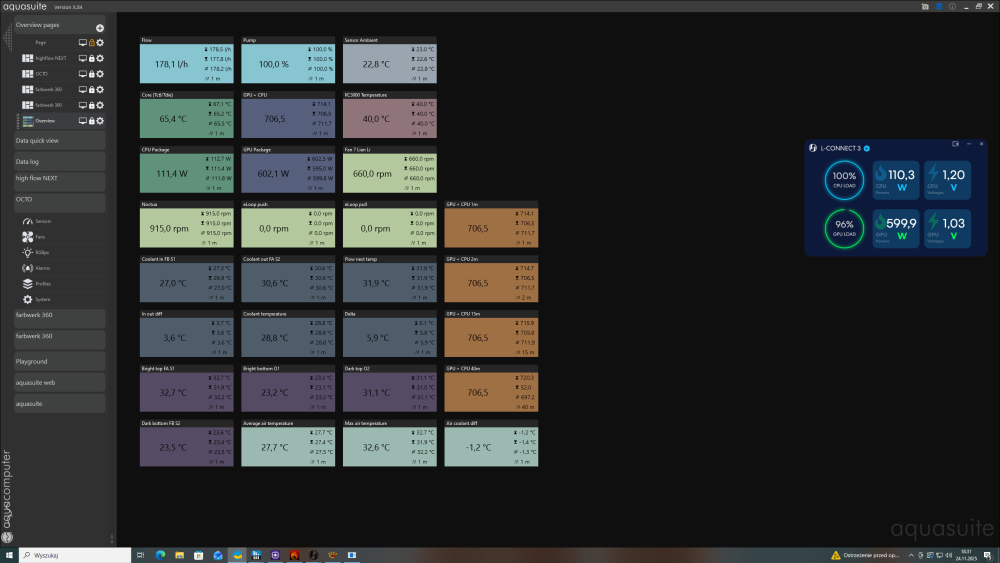

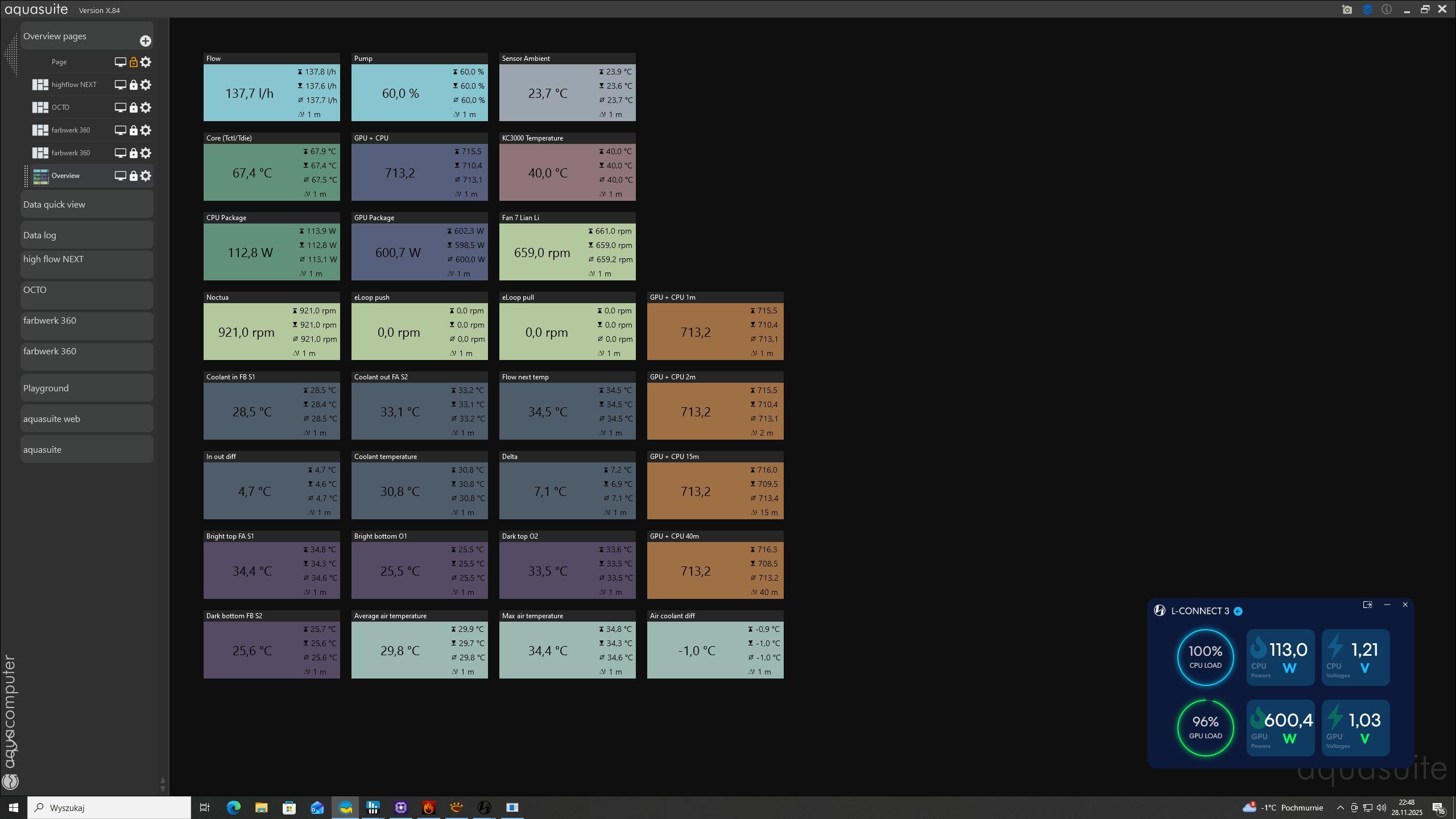

Dla ciekawskich...krótkie info jak układ reaguje na zmiany flow.



4 tabelki z ustawień pomp od high do low rpm.



W mojej analizie skrajnie niski i skrajnie wysoki flow zbędne.



Te dane posłużą do weryfikacji

w momencie jak MIDI podepnie się po oversized rad setup

gdzie chłodnicę open air 560mm SR2 MP +8szt Eloop 140mm PWM (push-pull)

zastąpi 4x 560mm EKWB rads z 16x LL TL fans pracujące na na tych samych niskich rpm.
