Chłodzenie dla dysków M.2 - polecane modele

[CryptTM 637]

Zakładam temat, aby podzielić się z Wami moimi spostrzeżeniami dotyczącymi chłodzenia dla dysków M.2. Jeśli traficie na jakieś fajne modele - warto się podzielić swoimi doświadczeniami z użytkownikami forum, może ktoś z tego skorzysta.



Ostatnio przy (obecnie) dość wysokich temperaturach na zewnątrz zainteresowałem się nieco bardziej temperaturą dysków M.2 w obudowie. Jak się można było spodziewać, były dość wysokie, bo w idle średnio były w okolicach 50stC, a w stresie dochodziły nawet pod 63stC, wiadomo - obudowa dość wymagająca, bo H1.



Trzeba było temat jakoś rozwiązać, więc zacząłem szukać odpowiedniego chłodzenia. Ta aluminiowa "blaszka" od prodycenta płyty jak widać zupełnie się nie sprawdza. Przekopując kazamaty internetu, natrafiłem na recenzje radiatora Axagon CLR-M2XL. Myśle sobie - OK, wypada zaskakująco dobrze, więc trzeba kupić i przetestować. Radiatory te można kupić chociażby na allegro: Axagon CLR-M2XL. Kupiłem więc 2 sztuki, zamontowałem i zobaczyłem to:





Temteratury w idle spadły odpowiednio o 11stC i 20stC. W stresie dysk 1TB (od strony CPU) ma "tylko" 50stC, a 2TB (dwustronny) zamontowany nad płytą główną ma "tylko" 51stC - wszystko to przy 26stC w pokoju.



Różnica jak widać jest bardzo duża (względem pierwotnego rozwiązania), jestem wręcz przekonany, że montując takie radiatory w normalnej obudowie, z lepszą cyrkulacją powietrza - wynik ten może być jeszcze lepszy.



Od siebie mogę polecić ten sprzęcik, więć jeśli i Ty szukasz czegoś naprawdę dobrego dla dysku M.2 - to możesz śmiało kupić w/w model

[Keleris 805]

U siebie mam zamontowane

Thermalright HR-09 PRO założony na tani dysk PCIe 3.0. Dysku nie mordowałem żadnym stresem tylko chwilowym obciążeniem (Crystal disk Mark) i zaraz po montażu (grudzień) były bardzo przyjemne temperatury. Idle 30c - obciążenie 39c.

[CryptTM 637]

Wg tego testu wyżej, ten radiator wypadał tak samo dobrze, jak TR HR10 - który kosztuje 2x tyle. Normalnie, w tej cenie jest to wypas i szczerze polecam

[miro 1 272]

do drugiego dysku, dwustronnego 2TB kingston fury renegade kupiłem be quiet mc1 pro  ( on jest nawet tańszy niż ten axagon )

na drugim slocie nie miałem fabrycznego, ale i tak by nie dał rady z dwustronnym, kupiłem coś w stylu fabrycznego na ali, po parunastu minutach cieżkiej pracy wymiękł.



do jednostronnego 1TB kc3000 styka to co dają w komplecie z płytą.



jak ktoś kompa używa do zabawy, oglądania filmów itd itp to dysku nie zagrzeje, problem robi się przy pracy, przerzucaniu dużej ilości sporych plików itd itp



[ShaDow_Pro 1 105]

Mam KC3000 2TB z MC1 Pro i czasami się potrafi zgrzać do 60-65 stopni.

[miro 1 272]

no a z jakimś ciulowym albo z tym od płyty widziałem pod 80..



[CryptTM 637]

Ja u siebie przeniosłem dysk z drugiej strony płyty głównej do zatoki dla dysków 2.5", stosując przedłużkę dla M.2 z ali. To przynajmniej dało możliwość założenia dowolnego radiatora na ten dysk, bo od strony GPU nie powalczysz z niczym więcej, jak max 5mm.



Wersja jednostronna (1TB) jest zamontowana od strony CPU, mając nawet nawiew z chłodzenia CPU, temperatury potrafiły nieźle podskoczyć i fabryczna "blaszka" w zasadzie nic nie dawała.



Aż strach pomyśleć, jak "ciepło" może być na generacji PCIE5.0



Jak traficie na jakieś fajne i wydajne modele - to piszcie w temacie lub do mnie na PW, może dodam listę tych najlepszych, przetestowanych przez naszych użytkowników do pierwszego postu, jak ktoś będzie szukał czegoś konkretnego, to będzie jak znalazł - bo jest tego zatrzęsienie na wszelakich portalach aukcyjnych, a testów jak na lekarstwo.

[traczkolwiek 62]

To nie jest aby to samo?



https://pl.aliexpress.com/item/1005006100546607.html



Cena znacząco niższa, to po co przepłacać.

Sam kupiłem za paręnaście zł, ale nie miałem okazji jeszcze zakładać i testować.

Edytowane 30 Lipca 2025 przez traczkolwiek

[CryptTM 637]

Z wyglądu takie samo, może robią rebranding gdzieś a na ali kupisz akurat taniej. ALE - jesli faktycznie to samo, to w tej cenie jest to mega dobry sprzęt. A w tej cenie to już w ogóle.

[traczkolwiek 62]

Aktualnie za tyle na Ali w ofertach łączonych 🤑





Edytowane 1 Sierpnia 2025 przez traczkolwiek

[traczkolwiek 62]

Jakby komuś 15zł było drogo to jest jeszcze taniej



link

Edytowane 3 Sierpnia 2025 przez traczkolwiek

[Oldman 605]

11 godzin temu, traczkolwiek napisał(a):

Jakby komuś 15zł było drogi to jest jeszcze taniej



link

Jakis czas temu składałem komputer "komunijny" dla syna i do środka włożyłem ten radiator , zmiescił się pod chłodzeniem Arctic Freezer 36 (zostało niewiele wolnego miejsca ale sie zmieścił) na płycie Gigabyte B650 EAGLE AX AM5 , piszę to moze ta informacja sie komuś przyda.

Pomiędzy radiatorem a dyskiem  jest HONEYWELL PTM7950, a dysk to WD Black SN850X (1TB)

Niestety w komputerze nie ma jeszcze zainstalowanego windowsa (kompletnie nie miałem czasu sie tym zająć) ale jak ogarne temat po urlopie to napisze pare słów.

Edytowane 3 Sierpnia 2025 przez Oldman

[Pan Mateoo 801]

25 minut temu, Oldman napisał(a):

Niestety w komputerze nie ma jeszcze zainstalowanego windowsa (kompletnie nie miałem czasu sie tym zająć) ale jak ogarne temat po urlopie to napisze pare słów.

Korzystaj z wolnosci i instaluj linuxa - poki darmowy i niezawodny

[traczkolwiek 62]

1 godzinę temu, Pan Mateoo napisał(a):

Korzystaj z wolnosci i instaluj linuxa

LINUX = HIV

[toxicrain0912 3]

W dniu 24.07.2025 o 09:00, CryptTM napisał(a):

Zakładam temat, aby podzielić się z Wami moimi spostrzeżeniami dotyczącymi chłodzenia dla dysków M.2. Jeśli traficie na jakieś fajne modele - warto się podzielić swoimi doświadczeniami z użytkownikami forum, może ktoś z tego skorzysta.



Ostatnio przy (obecnie) dość wysokich temperaturach na zewnątrz zainteresowałem się nieco bardziej temperaturą dysków M.2 w obudowie. Jak się można było spodziewać, były dość wysokie, bo w idle średnio były w okolicach 50stC, a w stresie dochodziły nawet pod 63stC, wiadomo - obudowa dość wymagająca, bo H1.



Trzeba było temat jakoś rozwiązać, więc zacząłem szukać odpowiedniego chłodzenia. Ta aluminiowa "blaszka" od prodycenta płyty jak widać zupełnie się nie sprawdza. Przekopując kazamaty internetu, natrafiłem na recenzje radiatora Axagon CLR-M2XL. Myśle sobie - OK, wypada zaskakująco dobrze, więc trzeba kupić i przetestować. Radiatory te można kupić chociażby na allegro: Axagon CLR-M2XL. Kupiłem więc 2 sztuki, zamontowałem i zobaczyłem to:





Temteratury w idle spadły odpowiednio o 11stC i 20stC. W stresie dysk 1TB (od strony CPU) ma "tylko" 50stC, a 2TB (dwustronny) zamontowany nad płytą główną ma "tylko" 51stC - wszystko to przy 26stC w pokoju.



Różnica jak widać jest bardzo duża (względem pierwotnego rozwiązania), jestem wręcz przekonany, że montując takie radiatory w normalnej obudowie, z lepszą cyrkulacją powietrza - wynik ten może być jeszcze lepszy.



Od siebie mogę polecić ten sprzęcik, więć jeśli i Ty szukasz czegoś naprawdę dobrego dla dysku M.2 - to możesz śmiało kupić w/w model

Czy te wszystkie radiatory na 100% beda pasowaly do dysku samsun 9100 pro?

[CryptTM 637]

7 minut temu, toxicrain0912 napisał(a):

Czy te wszystkie radiatory na 100% beda pasowaly do dysku samsun 9100 pro?

Jeśli tylko masz go w rozmiarze 2280, to tak, każdy taki radiator będzie pasował, czy to pasywny, czy aktywny (z wentylatorem). W zasadzie ogranicza tutaj jedynie płyta główna, a dokładnie sposób montażu tego dysku na płycie, wyposażonego w radiator, bo niektóre płyty mają tak rozbudowaną sekcję chłodzenia, że czasami trzeba zrezygnować z fabrycznej, żeby założyć taki dysk wyposażony w wysoki radiator. Dla przykładu ja tak mam, nie korzystam w ogóle z radiatora fabrycznego, bo jest kiepski, zamiast tego mam w/w radiator i drugi dysk na przedłużce m.2, na tyle obudowy, również wyposażony w taki radiator.



Obecnie wybór jest bardzo duży, od ciebie tylko zależy ile chcesz wydać na taki radiator.

[toxicrain0912 3]

czy ten dysk 9100 pro samsung jest w rozmiarze 2280  ? nie znam sie na tym.



dzieki

[Elder 911]

Ciekaw jestem kto się skusił na aktywny z wentylatorem set chłodzenia NVME 5gen

generalnie 5gen wywala w montażu liniowym w DaVinci Resolve takie tempy że czacha dymi

te 4gen po 20 stopni miej miały...szkoda gadać.







https://www.tomshardware.com/pc-components/heatsinks/teamgroup-t-force-dark-airflow-i-ssd-cooler-review/2





Nie ma się co łudzić że 5nm nowy kontroler  PRESTO w Samsung 9100 tu uratuje sytuację

jest lepiej jak w tych piekarnikach na PHISON ale nadal mi się to nie podoba.



A te pasywy od chinoli ...no tak,

można sobie w buty włożyć.

Do gier ... ujdzie,do pracy na mega plikach video zapomnijcie.

[Pan Mateoo 801]

23 minuty temu, toxicrain0912 napisał(a):

czy ten dysk 9100 pro samsung jest w rozmiarze 2280  ? nie znam sie na tym.

jest w takim rozmiarze.



[ju-rek 811]

20 minut temu, Elder napisał(a):

A te pasywy od chinoli ...no tak,

można sobie w buty włożyć.

Zakładaj Alphacool HDX Apex i masz w "pompie" temperatury

[Elder 911]

Zakładam APEX ale do Deuterium bo tam piekło na NVME.

[toxicrain0912 3]

44 minuty temu, Elder napisał(a):

Ciekaw jestem kto się skusił na aktywny z wentylatorem set chłodzenia NVME 5gen

generalnie 5gen wywala w montażu liniowym w DaVinci Resolve takie tempy że czacha dymi

te 4gen po 20 stopni miej miały...szkoda gadać.







https://www.tomshardware.com/pc-components/heatsinks/teamgroup-t-force-dark-airflow-i-ssd-cooler-review/2





Nie ma się co łudzić że 5nm nowy kontroler  PRESTO w Samsung 9100 tu uratuje sytuację

jest lepiej jak w tych piekarnikach na PHISON ale nadal mi się to nie podoba.



A te pasywy od chinoli ...no tak,

można sobie w buty włożyć.

Do gier ... ujdzie,do pracy na mega plikach video zapomnijcie.

Hmm, widzę że się znasz. Wobec tego co będzie tutaj najlepszym wyborem twoim zdaniem pod 9100 pro ? Chińskie odpadają. Natywny od Samsunga odpada. To coś co tutaj podlinkowales da się podłączyć pod tego Samsunga? Ile to kosztuje ? T-force mam na myśli. Dzięki.

[Elder 911]

Pierwsze pytanie a jaka mobo?

Jak masz tam z miejscem na taki gadżet jak T-FORCE?



OFC to wyciągnie piekło z NVME w hard scenariuszu i wywali do budy

ale i w budzie musisz mieć bdb airflow aby dalej w pomieszczenie to ciepło wywalić.



Ja to mogę sobie pajacować z tym T-FORCE w wole roboczym do renderingu

bo mam slot dysku 5gen na prawo od socketu i pusto wokół niego.



Wszystko tam można montować...

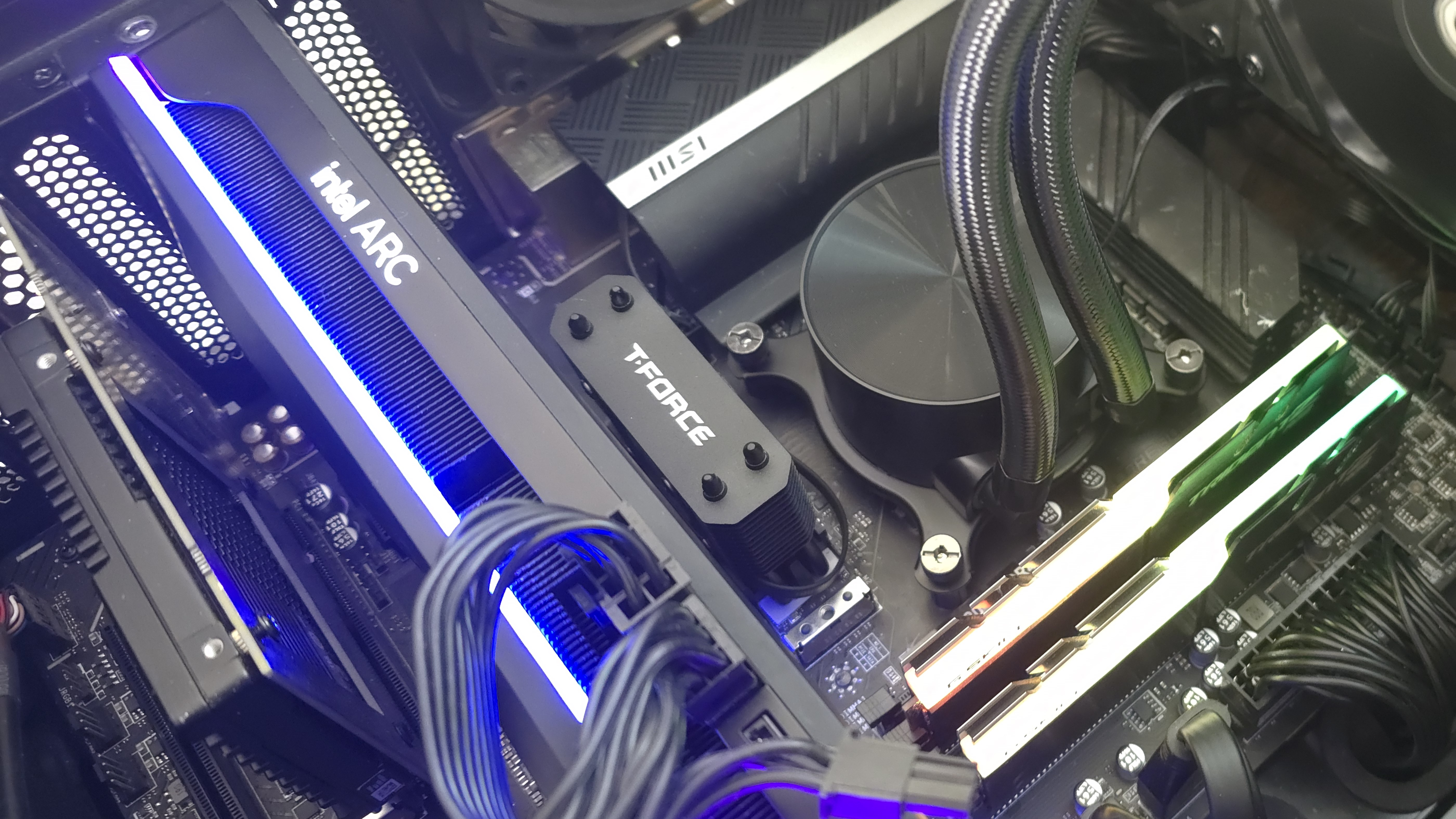

a nie nad backplate GPU wciśnięty T=FORCE jak na fotce wyżej.

Mobo TACHYON ICE.



Tak...9100 PRO z T-FORCE działa.



Trzeba było brać T-FORCE jak były teraz problem ale...



https://geizhals.de/thermalright-hr-10-2280-pro-digital-black-a3743827.html





https://geizhals.de/thermalright-hr-10-2280-pro-black-a3124026.html



Edytowane 8 Kwietnia przez Elder

[toxicrain0912 3]

2 godziny temu, Elder napisał(a):

Pierwsze pytanie a jaka mobo?

Jak masz tam z miejscem na taki gadżet jak T-FORCE?



OFC to wyciągnie piekło z NVME w hard scenariuszu i wywali do budy

ale i w budzie musisz mieć bdb airflow aby dalej w pomieszczenie to ciepło wywalić.



Ja to mogę sobie pajacować z tym T-FORCE w wole roboczym do renderingu

bo mam slot dysku 5gen na prawo od socketu i pusto wokół niego.



Wszystko tam można montować...

a nie nad backplate GPU wciśnięty T=FORCE jak na fotce wyżej.

Mobo TACHYON ICE.



Tak...9100 PRO z T-FORCE działa.



Trzeba było brać T-FORCE jak były teraz problem ale...



https://geizhals.de/thermalright-hr-10-2280-pro-digital-black-a3743827.html





https://geizhals.de/thermalright-hr-10-2280-pro-black-a3124026.html



Nie mam jeszcze mobo. Będzie amd. No więc 9100 bez radiatora to najlepszy wybór twoim zdaniem. Te powyższe z wiatrakami chłodzą lepiej dysk od oryginalnego radiatora na Samsungu zgadza się ?

[Pan Mateoo 801]

zadnego z wentylatorem nie bier.

bier zwykly, choc watpie ze go wgl uzyjesz bo bedziesz uzywal tego wbudowanego od plyty glownej. nie szalej tak. co ty bedziesz na tym dysku robil takiego nagrzewajacego go?
