12 godzin temu, ernig napisał:

Obsługa do 12 dysków ( tu trzeba będzie dokonać dodatkowego zakupu kontrolera sata )

system: XPEnology (będę się podszywał pod ds3615xs, lub 3617xs)

i pytanie czy iść na łatwiznę i wrzucić wszystko do zmodyfikowanej obudowy atx, czy dłubać samemu od podstaw

Jeśli mówić że Mainboard że ma ograniczone SATA a chcesz wsadzić więcej Dysków SATA to masz 2 rodzaje Adaptery : Adapter do PCI_E x1/x4 rozdzielać na 4 SATA albo Adapter do PCI rozdzielać na 4 SATA [max widziałem 4 SATA] . Mam Adapter'a i używam 2x HDD + 2x CD/DVD i nie trzeba zainstalować Driver/nie trzeba ustawiać BIOS czyli AUTO wykryje bez problemów a jest możliwość RAID 0/1 .



Polecam szukać i5/i7 oznaczenie literkę "T" np. i5 6400/6500/6600T zamiast "K"



1 minutę temu, ernig napisał:

nie planuję kupować procka, płyty wspomniane wyżej jak i procesory mam u siebie, leżą i się nudzą więc z nich zrobię użytek



To nie wiedziałem że masz już Leżakowych

Edytowane 22 Stycznia 2021 przez Michagm
Dodatkowo

[ernig 238]

9 minut temu, Michagm napisał:

Polecam szukać i5/i7 oznaczenie literkę "T" np. i5 6400/6500/6600T zamiast "K"

nie planuję kupować procka, płyty wspomniane wyżej jak i procesory mam u siebie, leżą i się nudzą więc z nich zrobię użytek

[Michagm 13]

Żebyś wiedział o czym piszę/mówię o Adapter'ze/Kontroler'ze , wygląda tak nie więcej



Np. Adapter PCI 4xSata

Np. Adapter PCI-E x1/x4 4xSATA



Oczywiście są plusy/minusy i wszystko zależy do jakiego MOBO Asrock H110 VS MSI 170 [który model z MSI ?? np. SLI Plus/Gaming/Bazooka/Elf/Kraft itd..]



Jeszcze ostatnia możliwość Adapter PCI-E 1xSAS 4SATA ale to już trzeba pokombinować



20 godzin temu, ernig napisał:

chyba zanabędę takie cudo https://pl.aliexpress.com/item/4000818086922.html?spm=a2g0o.cart.0.0.117c3c00ZGLvU5&mp=1

Ten pierwszy jak najbardziej i cena dobra ale specyfikacją trochę błędna...



Jakbyś miał problem to pisz to pomogę ci doradzaniu/szukaniu pomysłu Ernig'cie



7 minut temu, ernig napisał:

no i jest diecezja, ze względów praktycznych wybrałem msi, porty sata na krawędzi i jest ich więcej niż na asrock, a sercem będzie i3

To prawda że MSI 170 ma więcej Port SATA i więcej PCI/PCI-e tylko wyobraź sobie jak podłączyć wszystkie kable do Adaptera/Kontrolera  ale innego wyjścia nie ma a da się zrobić porządek z kablami SATA tylko na samym dole PCI/PCI-e a kable schować pod MOBO bo tak mam i wtedy kabli mniej widać widać Kabli SATA



Edytowane 24 Stycznia 2021 przez Michagm
Dodatkowo

[ernig 238]

chyba zanabędę takie cudo https://pl.aliexpress.com/item/4000818086922.html?spm=a2g0o.cart.0.0.117c3c00ZGLvU5&mp=1



lub takie

https://pl.aliexpress.com/item/4001062620708.html?spm=a2g0o.detail.1000060.1.68b3241cUkZhGI&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1007.13339.169870.0&pvid=a3c9c46f-a752-4ffb-822a-eb1b330b4542&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:a3c9c46f-a752-4ffb-822a-eb1b330b4542,tpp_buckets:668%230%23131923%2318_668%23888%233325%239_668%232846%238107%231934_668%232717%237567%23949_668%231000022185%231000066059%230_668%233468%2315617%23878



cały czas dumam

[ernig 238]

no i jest diecezja, ze względów praktycznych wybrałem msi, porty sata na krawędzi i jest ich więcej niż na asrock, a sercem będzie i3

[ernig 238]

[Buczo 54]

Dzieje się widzę, dzieje!

[ernig 238]

na dzień dzisiejsza zaawansowanie projektu oceniam na jakieś 80%

[Buczo 54]

Ooo to już niedaleko do finału!

[ernig 238]

No dobra trzeba wreszcie coś napisać bo zapomnę co się działo w temacie ;).

Jak już wspominałem większość podzespołów potrzebnych do działania NASa walała się po mieszkaniu i zarastała kurzem.









Niestety nie obyło się bez zakupów , na dostawę których niestety nadal czekam.
Aby maksymalnie wykorzystać dostępne kieszenie zanabyłem kontroler sas/sata działający w trybie IT Mode .

Zastanawiam się jeszcze nad dokupieniem dodatkowej karty sieciowej .

Tak więc na dzień rozpoczęcia projektu podzespoły wyglądały następująco.

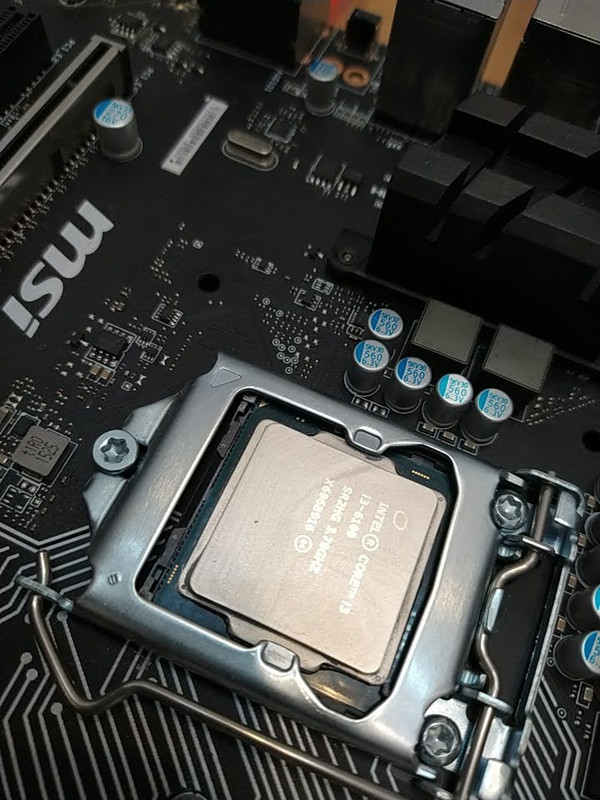

CPU i3 6100,

MOBO MSI Z170 Mortar,

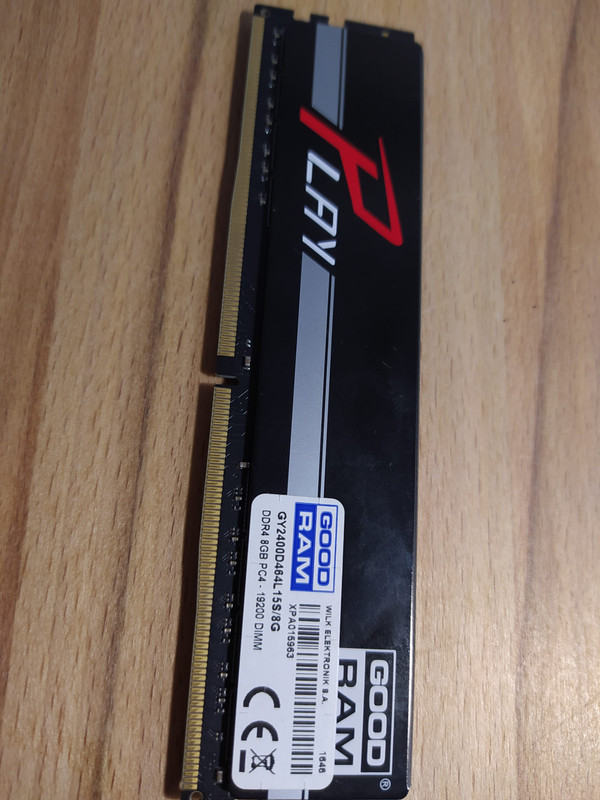

RAM 8 GB DDR4 Goodram,

HDD: 3x 1TB, 3x500 GB,

SSD 3x 250 GB.

Kontroler SAS/SATA (oczekuję na dostawę)

Dodatkowa karta sieciowa ???



Dyski w przyszłości zapewne będą wymieniane ale na początek taka przestrzeń to aż nadto co potrzebuję.



[Buczo 54]

Matulu, dysków a dysków!

[ernig 238]

9 minut temu, Buczo napisał:

Matulu, dysków a dysków!

Byłoby więcej ale okazało się, że padły trupem.



No dobra to lecimy dalej.

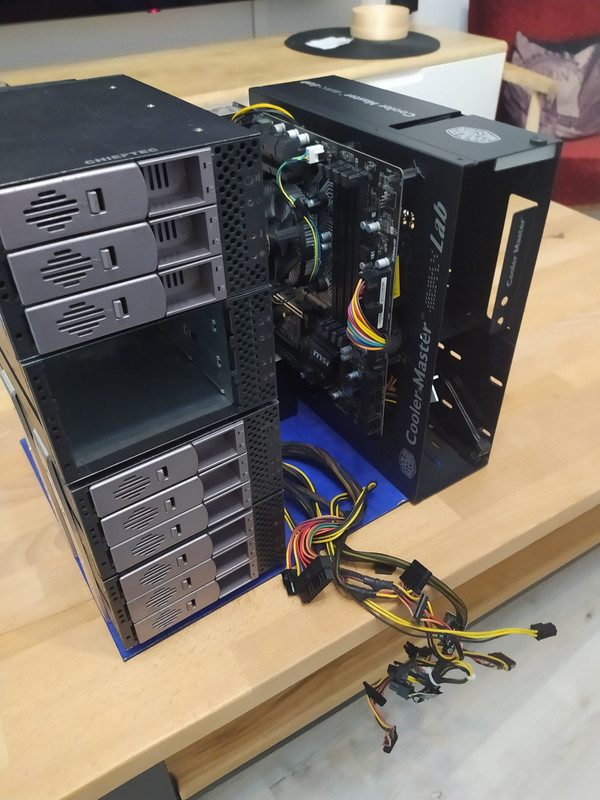

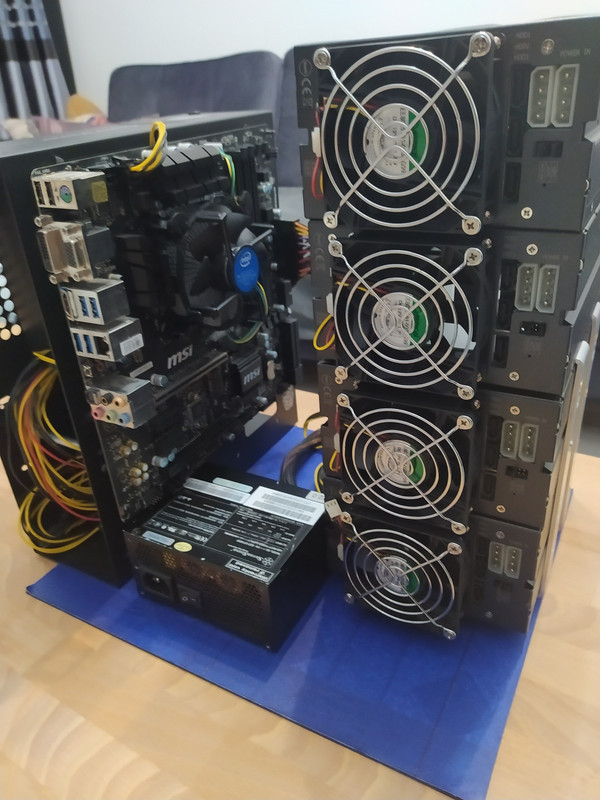

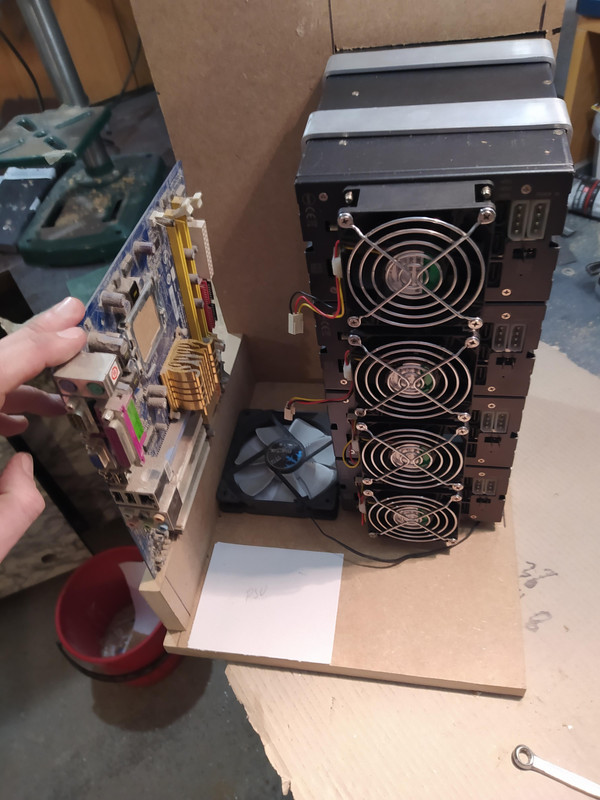

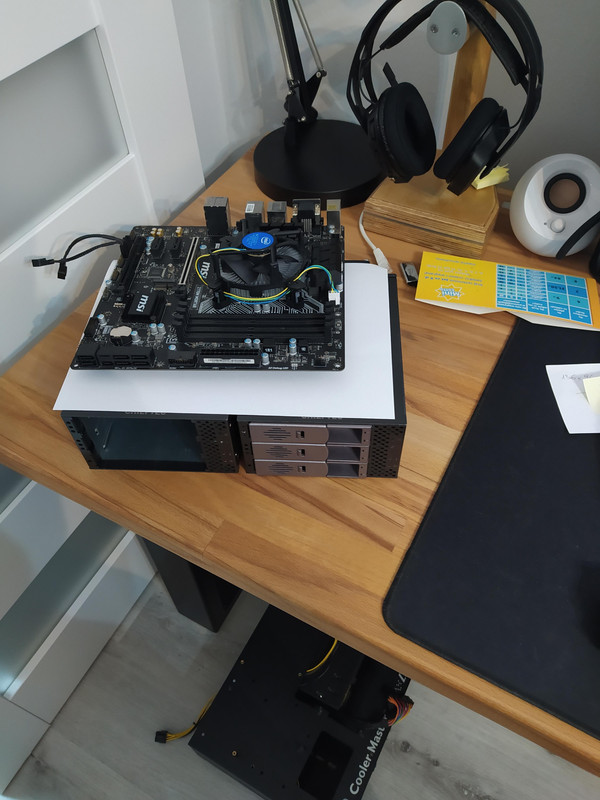

Wstępne przymiarki , początkowo zakładałem wykorzystanie mniejszej ilości dysków ale z czasem ich przybywało ;) .









Tu widać błąd jaki popełniłem przy projekcie przez co będę musiał wykorzystać dłuższe kable sata

[Buczo 54]

Kawał NAS-a

[Pan Mateoo 108]

Ale wielki sprzęt

[ernig 238]

Dnia 16.02.2021 o 09:18, Buczo napisał:

Kawał NAS-a



2 godziny temu, xXMateoXx320 napisał:

Ale wielki sprzęt

przy takiej ilości kieszeni/dysków to nie ma innej opcji, a dodatkowo ciężki skubaniec

[ernig 238]

Raport z budowy niewielkiego, domowego NAS

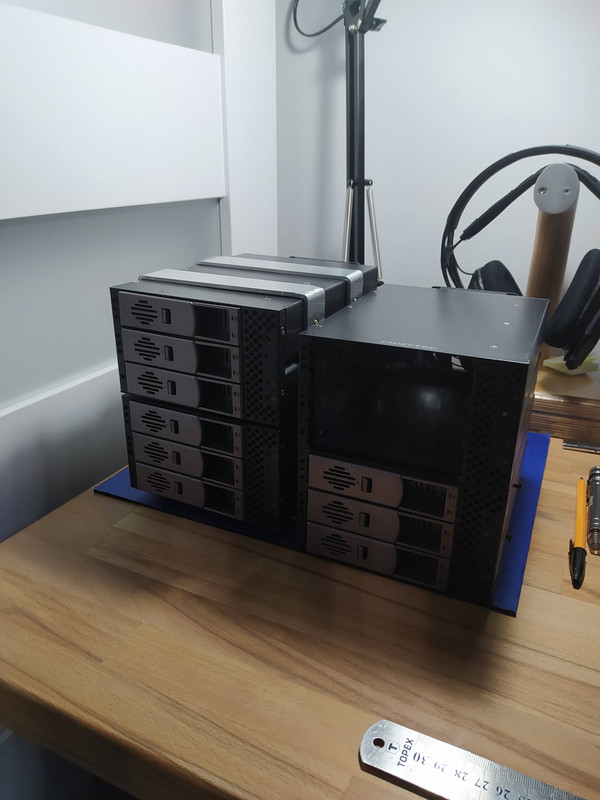

jak już wcześniej widzieliście początkowo planowałem instalację kieszeni w parach miało to wyglądać następująco

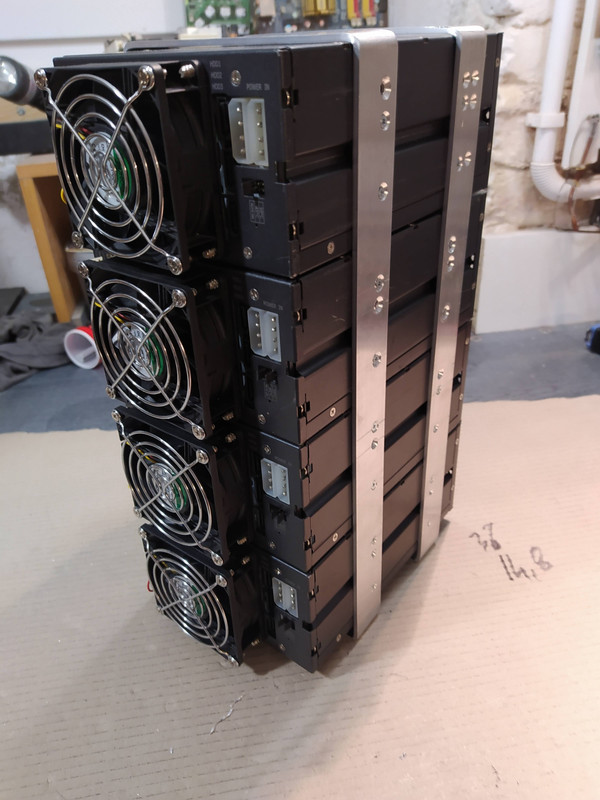

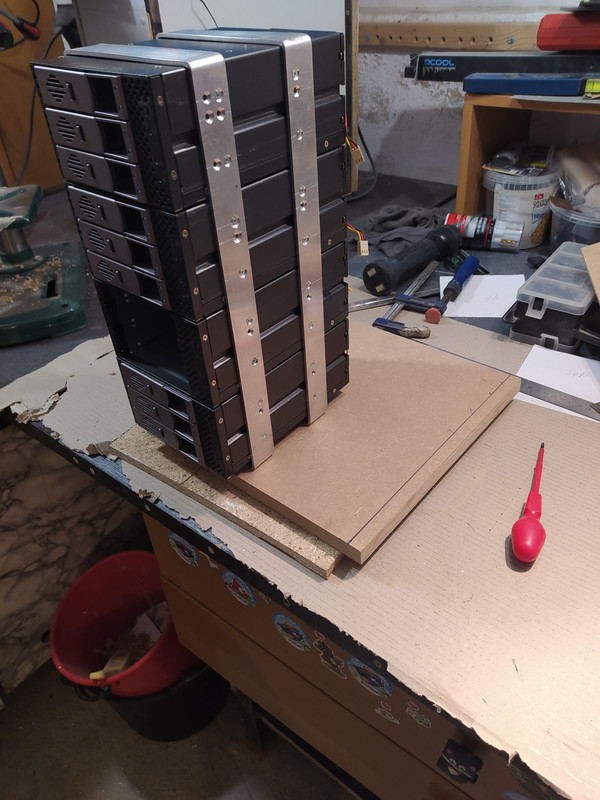

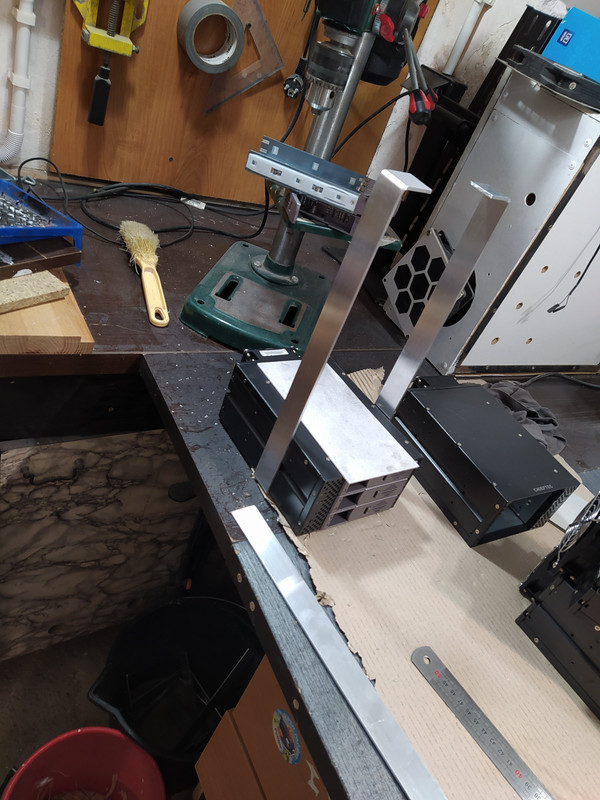

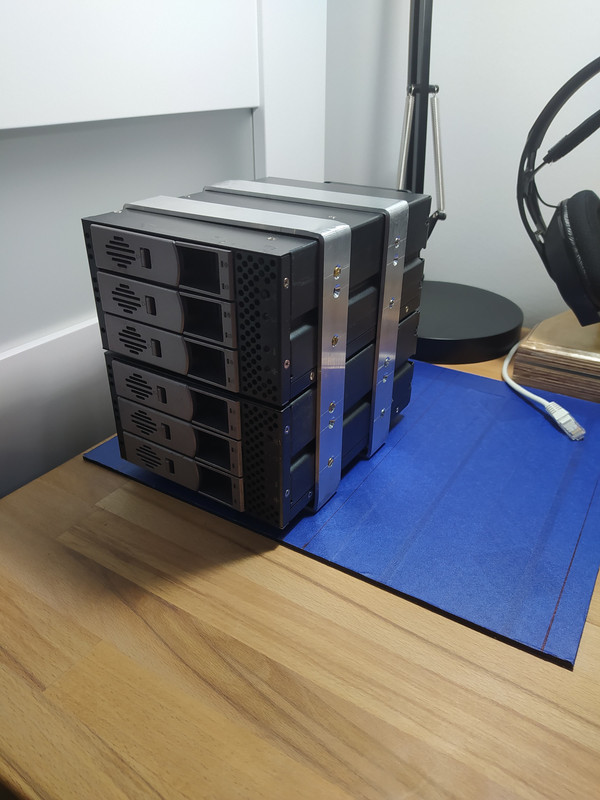

jednak później plan uległ zmianie i postanowiłem wszystkie 4 kieszenie ustawić w jedną kolumnę, aby je ze sobą połączyć wykorzystałem płaskownik aluminiowy 30x2 mm oraz odrobinę perswazji.









Na koniec jeszcze mln otworów i mocowanie gotowe







Koniec



na dziś, oczywiście



Edytowane 18 Lutego 2021 przez ernig

[Pan Mateoo 108]

Wow swietne i  darmowe bo własne

[ernig 238]

12 minut temu, xXMateoXx320 napisał:

Wow swietne i  darmowe bo własne

teraz może i darmowe ale kiedyś (dawno temu) trzeba było za to zapłacić ;) .

Edytowane 18 Lutego 2021 przez ernig

[Buczo 54]

Ale jest w tym coś, że samemu zrobione cieszy o wiele bardziej niż gotowiec zakupiony

[ernig 238]



4 minuty temu, Buczo napisał:

Ale jest w tym coś, że samemu zrobione cieszy o wiele bardziej niż gotowiec zakupiony

a to prawda, a że ja lubię dłubać to dla mnie dodatkowy plus tego typu projektów.

Wracając jeszcze do projektu to spokojnie mogłem wszystko zmieścić do standardowej obudowy i już dawno mieć po temacie ale jak to mam w zwyczaju postanowiłem utrudnić sobie życie i wszystko wyrzeźbić samemu.

[Buczo 54]

No i sam bym tka zrobił. Mnie już nosi by nowa budę pod kompa zrobić. Potrzeba zmian

Ostatnie kilka obudów miałem zawsze całe czarne, więc teraz chcę zrobić inny kolor, prawdopodobnie biała lub czerwona.

[ernig 238]

3 minuty temu, Buczo napisał:

No i sam bym tka zrobił. Mnie już nosi by nowa budę pod kompa zrobić. Potrzeba zmian

to nie gadaj/pisz tylko do roboty

[Buczo 54]

no wezmę, wezmę, obiecuje!

[ernig 238]

Raport z budowy niewielkiego, domowego NAS



kieszenie już zamocowane więc przyszła pora żeby je umieścić w jakiejś obudowie. Koncepcji co do tego w czym je zamknąć było  kilka ale ostatecznie zdecydowałem, że sam sobie coś zbuduję. Po szybkiej rewizji materiałów dostępnych w warsztacie okazało się, że jedyny materiał który zalega w wystarczającej ilości to 18 mm mdf .
Materiał prosty w obróbce więc wystarczyło tylko właściwie rozplanować  jego wykorzystanie i przystąpić do działania .

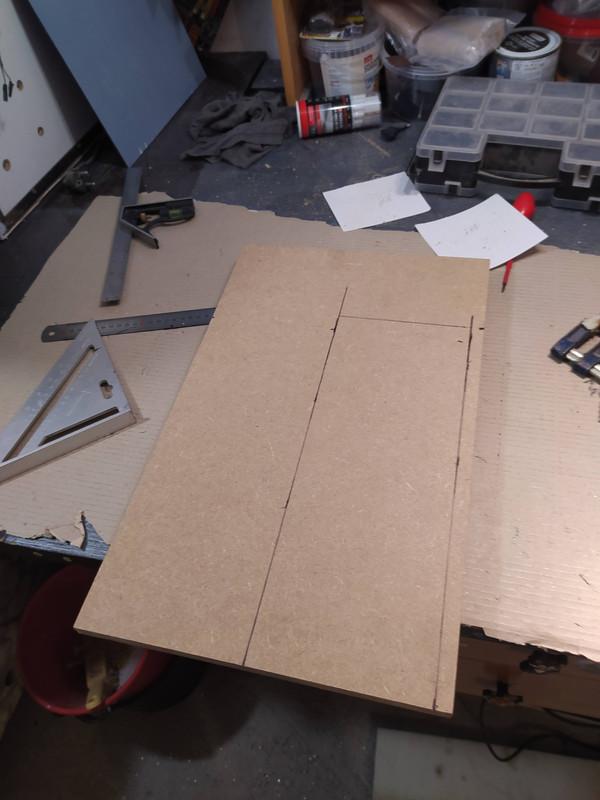

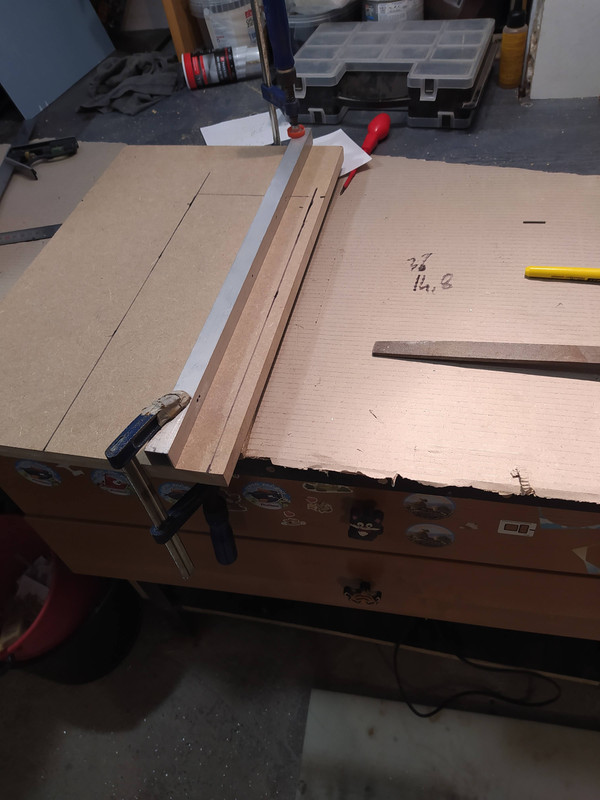

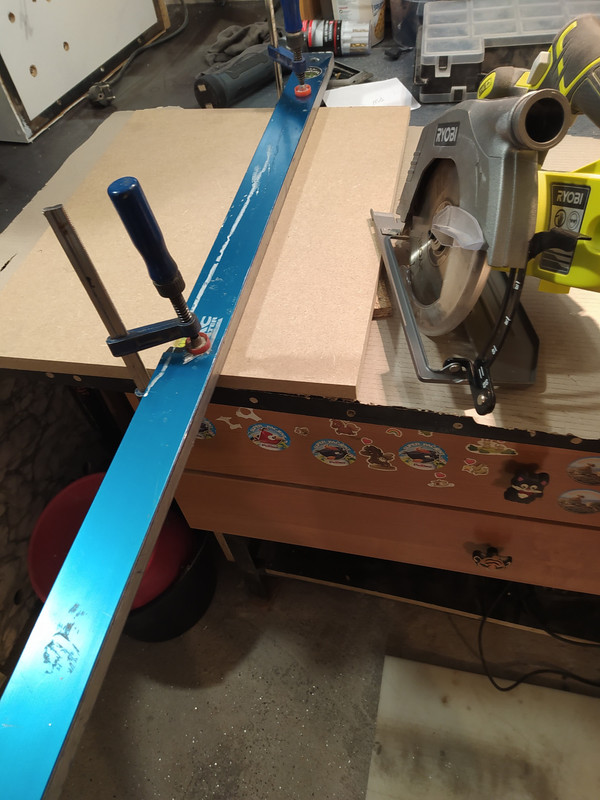

Etap I formatowanie- tu raczej nie ma co opisywać piła w dłoń i z większego kawałka płyty robię mniejsze

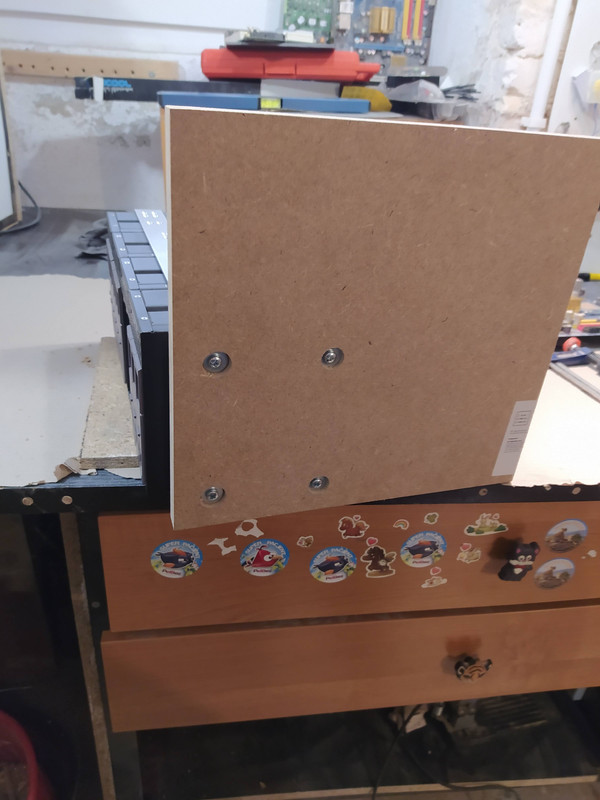

spód obudowy

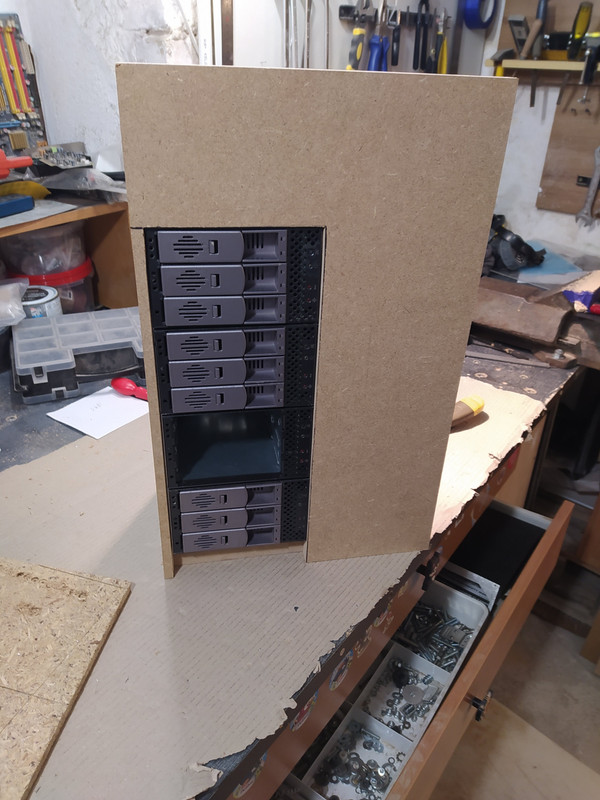

front













Etap II detale- ten etap wymaga już większej precyzji i przemyślenia

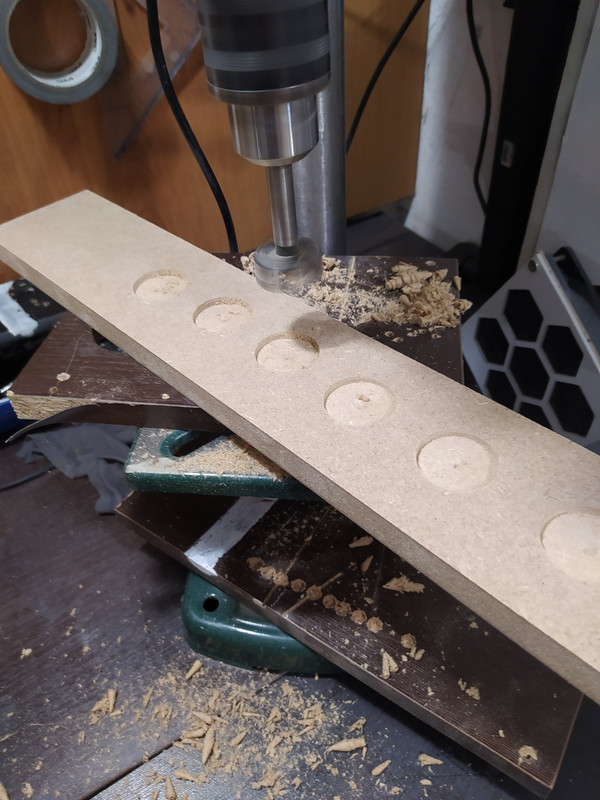

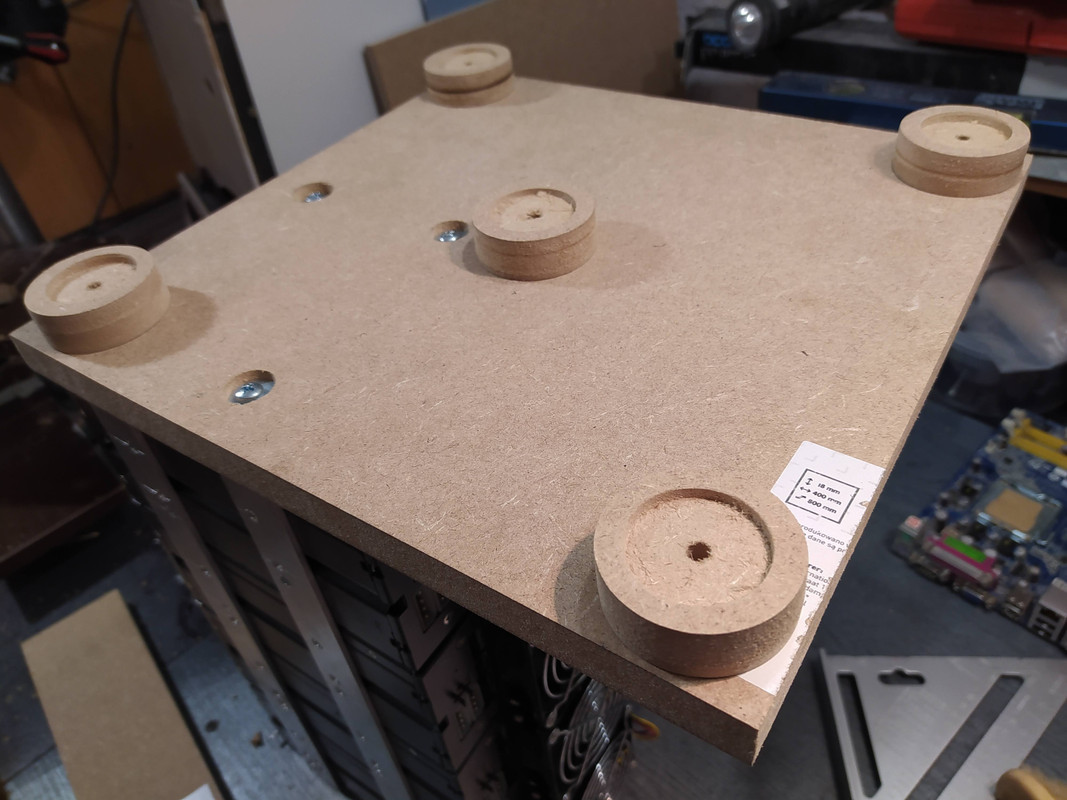

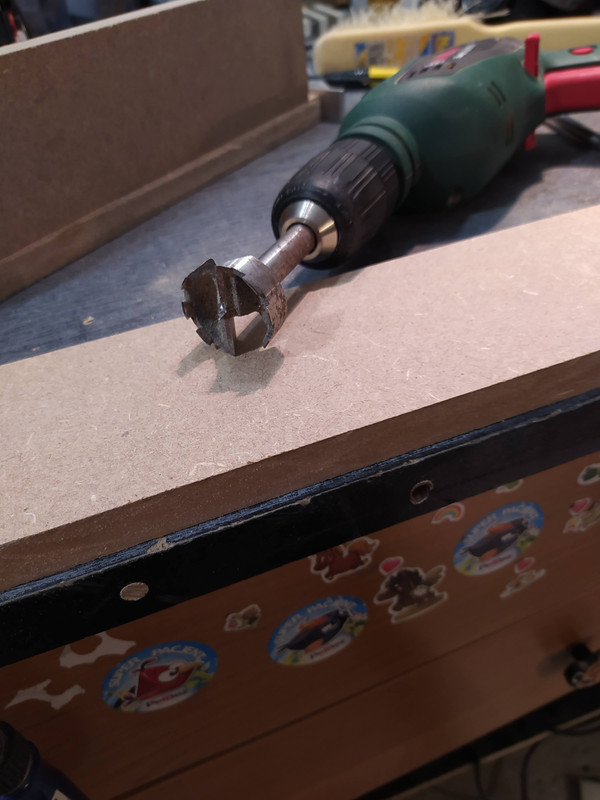

nogi- z odciętego fragmentu mdf powstaną nogi do obudowy. Na pierwszy ogień idzie wiertło puszkowe którym nawiercam otwór o średnicy 35 mm i głębokości ok 4-5 mm. Następnie w ruch poszła otwornica 45 mm (niestety nie zrobiłem fotki ).









Jeszcze pytanie do Was, z racji tego, że w temacie jest dość sporo dużych fotek, to czy mam je wrzucać w spoiler, czy zostawić jak do tej pory ??



Na dziś tyle, za czas jaki dalsza część programu

I nie marudzić, że na materiał wybrałem mdf ;)



Edytowane 22 Lutego 2021 przez ernig

[Buczo 54]

Piknie, piknie! Ale małe to to nie będzie
