PC chłodzony pasywnie

[Umberto 3]

 Witam serdecznie szanownych forumowiczów. Jestem tutaj nowy więc wybaczcie jeśli niepotrzebnie zakładam nowy temat, jeszcze nie przekopałem się przez całe forum.

Od około siedmiu lat buduję komputery pasywne na własne potrzeby, przechodząc w tym czasie przez pięć iteracji konstrukcyjnych. Pierwsza z nich, o budowie otwartej w konfiguracji i5 4590s+Gtx 1050 działa do dziś i prezentuje się następująco:

Kolejne dwie iteracje w konfiguracji i3 10100f+Gtx1650 Super o budowie otwartej i półzamkniętej zostały przerobione na czwartą w obudowie zamkniętej, którą używam do dzisiaj jako mój podstawowy PC.

Ale czas przejść do rzeczy ponieważ post dotyczy najnowszej konstrukcji:

Konfiguracja:

Zasilacz Zasilacz be quiet! TFX Power 2 300W 80+Gold (zmodowana obudowa na typ "mesh")

Płyta główna Asrock b460M-ITX/Ac

Procesor i5 10400f

GPU Asrock RX 6600 Challenger D

Obudowa darkFlash DLC29 Full Mesh

Dysk PNY CS2230 1 TB

Ram 16Gb

Chłodzenie pasywne-radiatorowe, częściowo współdzielone.

Waga 16 Kg

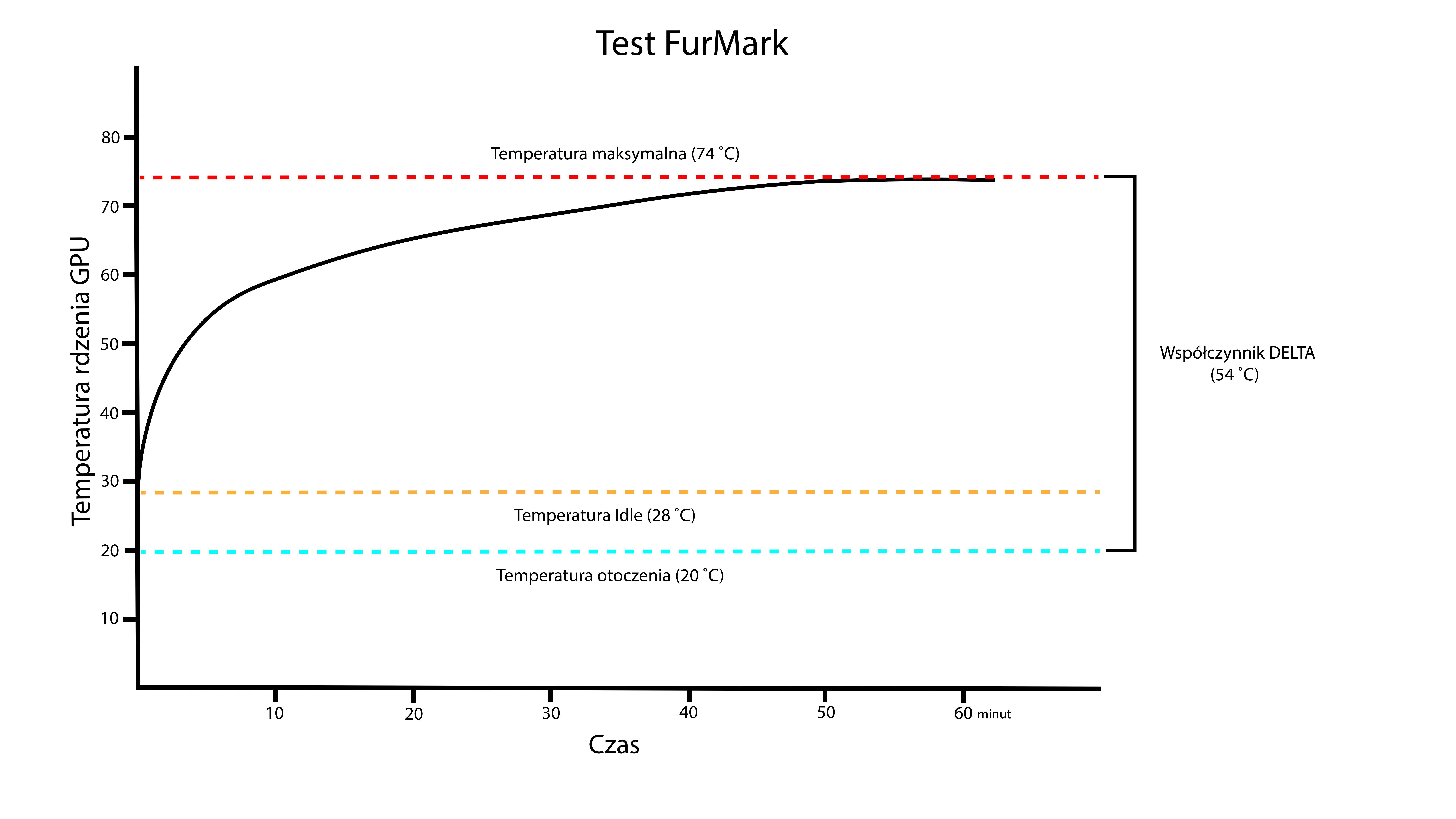

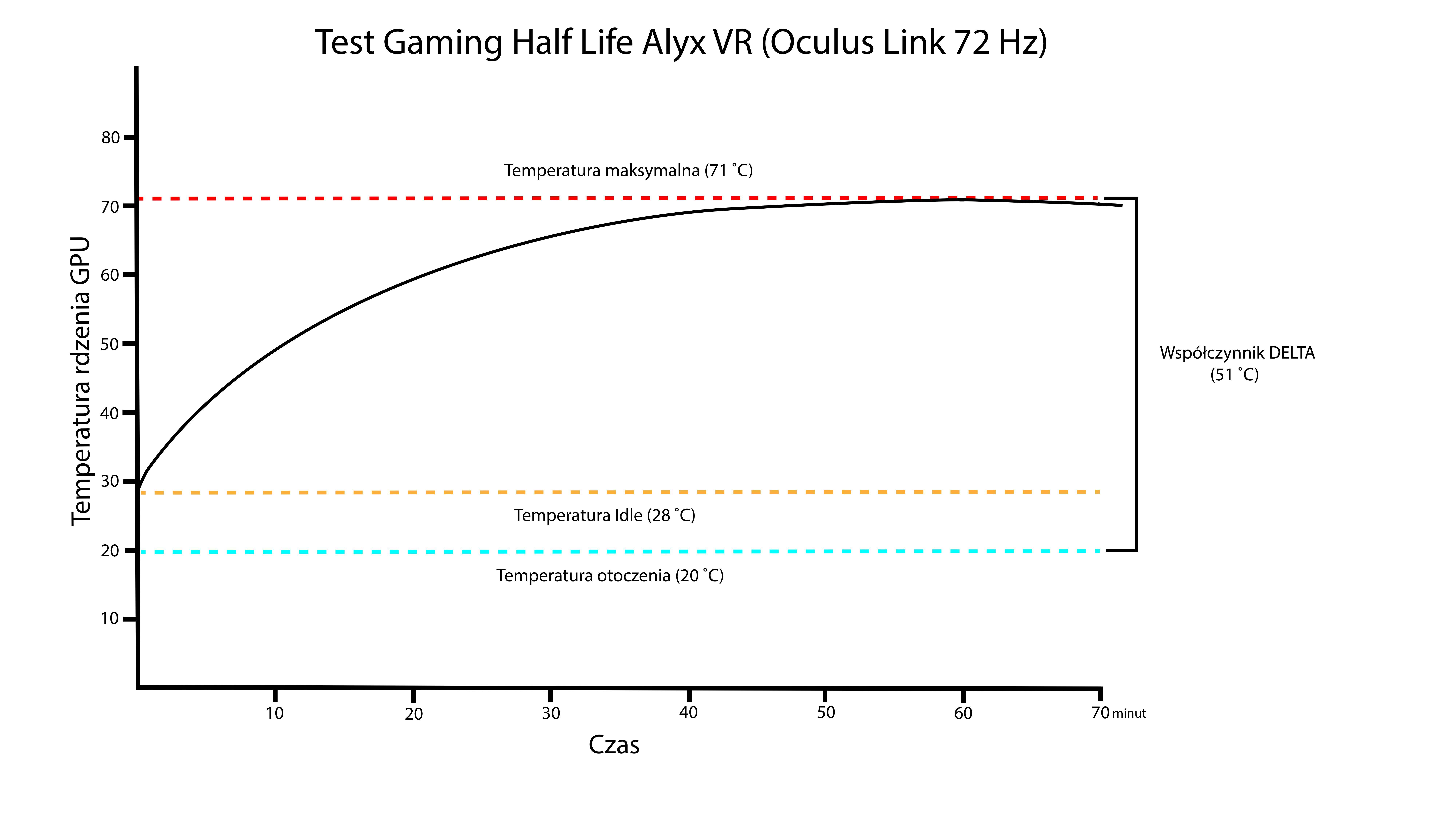

Zamieszczam screeny z testów, najpierw Furmark, następnie gaming na PC-VR Half LIfe-Alyx:



Na powyższych screenach widać charakterystykę chłodzenia, duża pojemność cieplna powoduje że potrzeba około 45 minut obciążenia żeby układ osiągnął pełną sprawność przy współczynniku delta ok.54 stopnie celsjusza(Test przy temperaturze 20 stopni).

Jak widać w gamingu temperatury są nieco niższe ze względu na ustawioną synchronizację pionową (72 fps-Oculus Link).

Napiszcie proszę co byście chcieli żebym jeszcze opisał, zadawajcie pytania, zasugerujcie jakie testy jeszcze powinienem zrobić itd.

Czekam na Wasz feedback

[duniek 98]

daj zdjecia tego 16kg w srodku



[Umberto 3]

Chłodzenie jest oparte o radiatory w układzie kanapkowym więc żeby je pokazać musiałbym rozebrać komputer. Ponadto robienie zdjęć wnętrza prototypu nie jest przyjęte jako dobra praktyka w branży innowacji. Komputer jest cięższy od standardowych konstrukcji wentylatorowych co nie powinno dziwić, absolutna cisza i niższy pobór energii ma swoją cenę.

Wkrótce wrzucę wyniki testów poboru energii.

[musichunter1x 442]

Gratuluję determinacji!
Sam porzuciłem wiele pomysłów, bo użytkowo nie miały sensu.

[Pentium D 438]

Ciekawa klawiatura

[Umberto 3]

W dniu 6.03.2025 o 20:59, musichunter1x napisał(a):

Gratuluję determinacji!
Sam porzuciłem wiele pomysłów, bo użytkowo nie miały sensu.

Dzięki za dobre słowo :).

 Tak jak obiecałem zamieszczam pierwszą część testów poboru energii. Odczyt na watomierzu dotyczy tylko jednostki centralnej, bez monitora oraz zewnętrznego przetwornika audio (z zasady nie używam zintegrowanych układów dźwiękowych).Monitor ma rozdzielczość 1200*1920 tak więc odczyty w 1080p będą o około 10% niższe z włączoną synchronizacją pionową.

Windows 10 Home pulpit:





Przeglądanie internetu, Microsoft Edge,otwartych 8 kart:





YouTube 1080p,pełen ekran, w małym oknie odczyt o około 10w niższy:





World of Tanks, włączona synchronizacja pionowa (60hz):





Wyłączona synchronizacja pionowa:





Manor Lords z synchronizacją:





i bez:

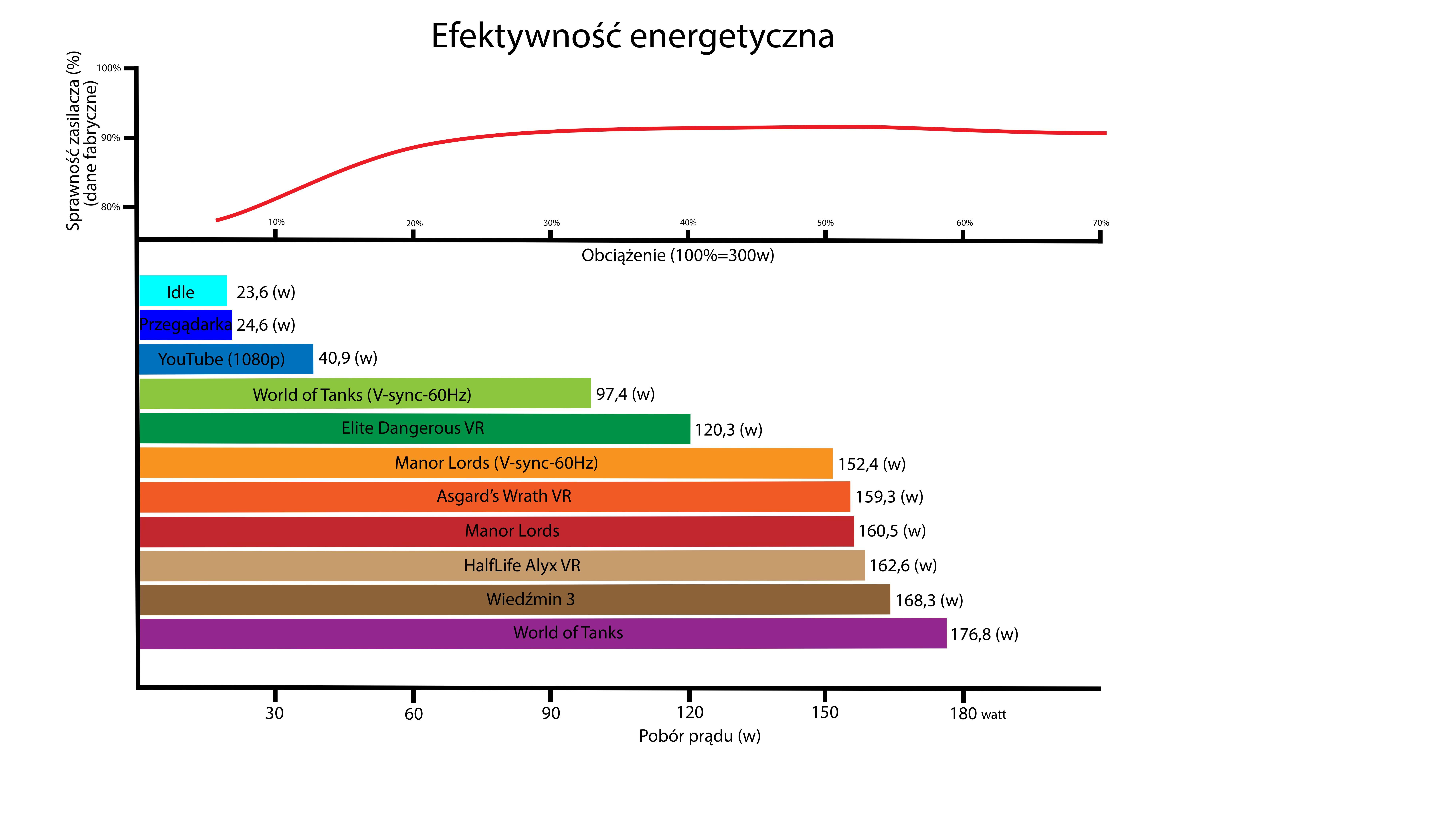

Kilka uwag w ramach podsumowania:

 Jak widać pod kątem efektywności energetycznej nie jest źle, jednak jestem średnio zadowolony gdyż liczyłem na maksymalne pobory bliżej 150 watów (stąd wybór zasilacza o mocy max 300 watów, żeby zmieścić się na szczycie górki wykresu efektywności).

 Niestety karta graficzna z układem rx 6600 okazała się bardzo mało podatna na UV (undervolting), mimo zejścia o blisko 100mV pobór energii spadł nieznacznie, a było bardzo trudno odnaleźć punkt pełnej stabilności.

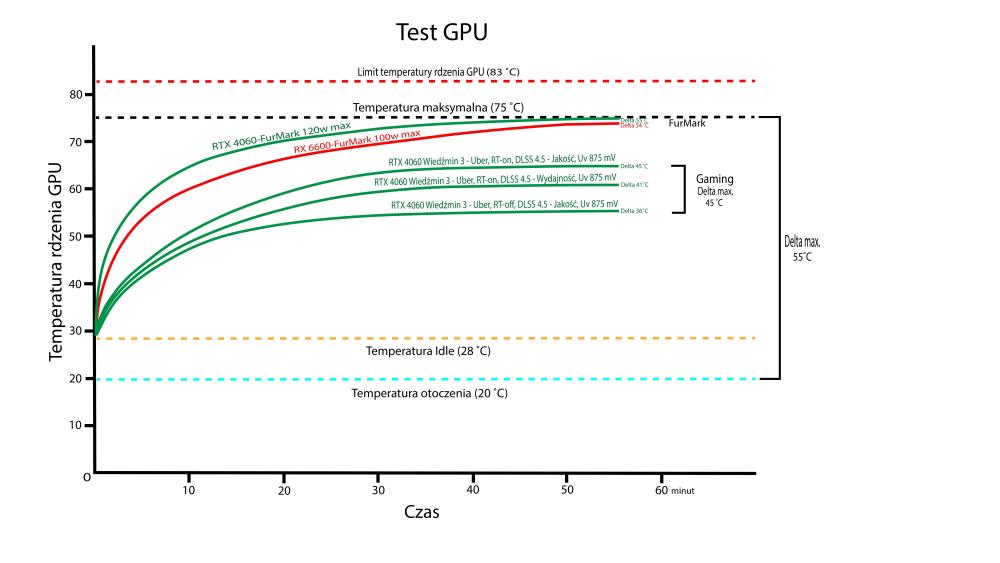

Na kartach Nvidii bez problemu, dosłownie w 5 minut uzyskiwałem 30% spadek poboru prądu przy pełnej stabilności. Stąd decyzja że kolejny prototyp (wkrótce) będzie oparty o RTX-a 4060 i liczę na maksymalny pobór 150 watów (nadzieja umiera ostatnia).

Zdaję sobie sprawę że moim testom daleko do profesjonalizmu, dlatego jestem otwarty na współpracę z zawodowym testerem/youtuberem/blogerem, chętnie udostępnię prototyp do przetestowania.

Edytowane 8 Marca przez Umberto

[Keel 52]

Jeśli na rx6600 zjechałeś tylko z napięciem to różnicy wielkiej w poborze W nie będzie, w AMD głównie obniżenie MHz rdzenia obnizy pobór mocy. Poza tym, ciekawe testy, miło się śledzi wątek

[Umberto 3]

To co piszesz jest zgodne z moim doświadczeniem, dlatego do energooszczędnych rozwiązań Nwidia wydaje się lepsza. Schodzenie z częstotliwością pracy rdzenia mija się z celem ze względu na obniżenie wydajności już i tak niezbyt wydajnego układu

[CryptTM 185]

To będzie praktycznie nie zauważalne dla użytkownika, zdejmiesz 50-75MHz i to wystarczy, żeby zobaczyć różnicę na poborze z gniazdka. Co innego, jakbyś zjechał ze 200MHz, to się zgodzę, ale tu dużo nie trzeba, dosłownie paredziesiąt MHz i masz 20W mniej.

[Umberto 3]

Niestety nie w przypadku tej karty :(.Schodzenie z częstotliwością rdzenia skutkuje spadkiem wydajności, bez widocznych zysków w poborze mocy. Natomiast mój profil UV podbił wydajność o około 7-8% przy 100 watowym limicie w Furmarku. Zawsze coś, ale niedosyt pozostaje...

[Umberto 3]

Dorzucam pobór prądu z kilku gier:

Wiesiek, Uber, włączona synchronizacja pionowa:





Elite Dangerous tryb VR:





Half Life Alyx VR (72Hz):





Asgards Vrath VR:

:



Wkrótce podsumowanie testów i konkluzje















[Send1N 1 688]

W dniu 9.03.2025 o 15:45, Umberto napisał(a):

Niestety nie w przypadku tej karty :(.Schodzenie z częstotliwością rdzenia skutkuje spadkiem wydajności, bez widocznych zysków w poborze mocy.

To ciekawe bo posiadam kartę z serii rdna2 i każde 100mhz obcięte z rdzenia = 20W mniej

Edytowane 20 godzin temu przez Send1N
